直流脉冲磁控溅射镀硅膜阳极掉渣严重
已有1人参与
各位虫友,我最近用脉冲直流磁控溅射在玻璃基片上镀硅膜。靶悬挂在真空室上方,基片放在靶正下方。实验中, 本底真空为2*10^4 pa,Ar:1000 sccm, 功率为7kw,最后硅膜的厚度为20微米。不知为什么在镀的过程中,靶阳极上镀上的硅会发生脱落,落在基片上,在硅膜上产生了很多的坑。大家以前做的时候遇到过这种情况吗?怎么才能有效的避免阳极上镀上的硅不发生脱落?谢谢大家帮忙
回复此楼
» 猜你喜欢
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有5人回复
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有6人回复
到新单位后,换了新的研究方向,没有团队,持续积累2区以上论文,能申请到面上吗
已经有6人回复
2025冷门绝学什么时候出结果
已经有7人回复
请问有评职称,把科研教学业绩算分排序的高校吗
已经有6人回复
Bioresource Technology期刊,第一次返修的时候被退回好几次了
已经有7人回复
请问哪里可以有青B申请的本子可以借鉴一下。
已经有4人回复
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
AI论文写作工具:是科研加速器还是学术作弊器?
已经有3人回复
» 本主题相关价值贴推荐,对您同样有帮助:
直流磁控溅射与射频磁控溅射镀银
已经有15人回复
直流磁控溅射 溅射无法起弧 靶材刻蚀严重
已经有13人回复
射频磁控溅射镀膜都可以通入哪些气体
已经有11人回复
求助:磁控溅射镀金属膜,镀不上去
已经有4人回复
直流磁控溅射镀膜总是被氧化
已经有42人回复
我用磁控溅射镀的硼膜,是这个样子的,请问高手们是什么原因,该怎么办?
已经有9人回复
电子束蒸发镀膜和磁控溅射镀膜所得薄膜有什么区别?
已经有17人回复
【求助】射频磁控溅射镀4um厚的铝膜,颜色发白是怎么回事啊~~~
已经有8人回复
【求助】磁控溅射 ZnO镀膜
已经有16人回复
【求助】直流磁控溅射AlN薄膜的工艺条件,比如氮气流量、比例,镀膜气压??靶电压?
已经有6人回复
【交流】请问用磁控溅射镀Ag膜时怎样留下出一条台阶以方便后面用台阶仪测其厚度呢?
已经有26人回复
【求助】磁控溅射和电子束蒸发两种方式来镀制金属铬膜,哪种的附着力好一些呢?
已经有5人回复
1楼
2012-12-28 23:36:24
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )
sunwinner
金虫
(正式写手)
应助: 9
(幼儿园)
金币: 1423.2
帖子: 369
在线: 69.5小时
虫号: 1073493
注册: 2010-08-12
专业: 光学和光电子材料
接楼上,LZ再提供一些镀膜机和电源的说明
赞
一下
(1人)
回复此楼
3楼
2012-12-29 13:13:25
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
普通回帖
xjtu-sunhl
金虫
(正式写手)
应助: 9
(幼儿园)
金币: 1245
散金: 10
帖子: 972
在线: 85.7小时
虫号: 1185730
注册: 2011-01-08
性别: GG
专业: 金属材料表面科学与工程
【答案】应助回帖
★ ★
感谢参与,应助指数 +1
nmliuhai: 金币+1,
★
有帮助
2012-12-30 17:23:00
蒋青松: 金币+1, 鼓励交流
2012-12-30 21:22:54
"靶阳极上镀上的硅会发生脱落", 不是用的纯Sii靶吗?
一般都是靶在下方,基片在上方的磁控溅射镀膜机,你的这种比较少见,你可以用别人的机子镀膜试试。
赞
一下
回复此楼
2楼
2012-12-29 09:13:11
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
nmliuhai
铜虫
(小有名气)
应助: 1
(幼儿园)
金币: 73.3
散金: 4
帖子: 70
在线: 39.6小时
虫号: 343033
注册: 2007-04-11
性别: GG
专业: 光学
镀膜机采用的是靶在真空室上方,基片置于靶下方。靶是矩形平面靶,靶面是向下的。我查了查大概是说 ‘平面靶较易形成的再沉积区,这些被污染的靶面,极易产生掉渣然后落到玻璃基板上。同样这些地方很容易产生打弧,打弧又造成了更多掉渣和大颗粒的形成。’ 感觉我们在镀膜的时候,沉积在阳极上的硅及靶面的再沉积区都会引起掉渣,不知道有没有什么办法可以减少这种掉渣。
赞
一下
回复此楼
4楼
2012-12-29 21:24:58
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
wangyong832
银虫
(著名写手)
应助: 29
(小学生)
金币: 2007.4
散金: 618
红花: 8
帖子: 1089
在线: 771.7小时
虫号: 551306
注册: 2008-04-26
专业: 凝聚态物性 II :电子结构
【答案】应助回帖
★
感谢参与,应助指数 +1
nmliuhai: 金币+1,
★
有帮助
2012-12-30 17:23:59
不知道改变(提高)脉冲频率是否有用?
赞
一下
回复此楼
5楼
2012-12-30 03:31:20
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
wukong6170
铁杆木虫
(正式写手)
应助: 10
(幼儿园)
金币: 5046
散金: 60
红花: 8
帖子: 319
在线: 499.2小时
虫号: 650167
注册: 2008-11-09
【答案】应助回帖
★ ★
感谢参与,应助指数 +1
nmliuhai: 金币+1,
★
有帮助
2012-12-30 17:24:09
蒋青松: 金币+1, 鼓励交流
2012-12-30 21:23:13
我想可能是靶太热了,会不会是散热系统有什么问题呢
赞
一下
回复此楼
6楼
2012-12-30 12:19:54
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
yswyx
专家顾问
(著名写手)
专家经验: +651
应助: 807
(博后)
贵宾: 0.204
金币: 2618.1
散金: 6018
红花: 112
帖子: 2705
在线: 577.8小时
虫号: 446878
注册: 2007-10-30
性别: GG
专业: 半导体微纳机电器件与系统
管辖:
微米和纳米
【答案】应助回帖
★
感谢参与,应助指数 +1
nmliuhai: 金币+1,
★
有帮助
2012-12-30 17:24:17
镀20um厚!!!溅射!~
这要花多少钱?干嘛不用键合的方法,把硅片和玻璃键合在一起,然后再减薄。只是这样硅是单晶的,不知道是否合适你用。
赞
一下
回复此楼
7楼
2012-12-30 13:01:51
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
yswyx
专家顾问
(著名写手)
专家经验: +651
应助: 807
(博后)
贵宾: 0.204
金币: 2618.1
散金: 6018
红花: 112
帖子: 2705
在线: 577.8小时
虫号: 446878
注册: 2007-10-30
性别: GG
专业: 半导体微纳机电器件与系统
管辖:
微米和纳米
【答案】应助回帖
★
nmliuhai: 金币+1
2012-12-30 17:24:29
引用回帖:
4楼
:
Originally posted by
nmliuhai
at 2012-12-29 21:24:58
镀膜机采用的是靶在真空室上方,基片置于靶下方。靶是矩形平面靶,靶面是向下的。我查了查大概是说 ‘平面靶较易形成的再沉积区,这些被污染的靶面,极易产生掉渣然后落到玻璃基板上。同样这些地方很容易产生打弧, ...
你这种设备不适合镀要求高的薄膜。上靶下片的设备是老式结构,现在已经不多了,就是因为沾污的问题的太严重。现在的设备要么片子是立着的,要么是在上面。
你镀的膜又这么厚,缺陷沾污是难免的,最好换设备。
赞
一下
回复此楼
8楼
2012-12-30 13:14:52
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
nmliuhai
铜虫
(小有名气)
应助: 1
(幼儿园)
金币: 73.3
散金: 4
帖子: 70
在线: 39.6小时
虫号: 343033
注册: 2007-04-11
性别: GG
专业: 光学

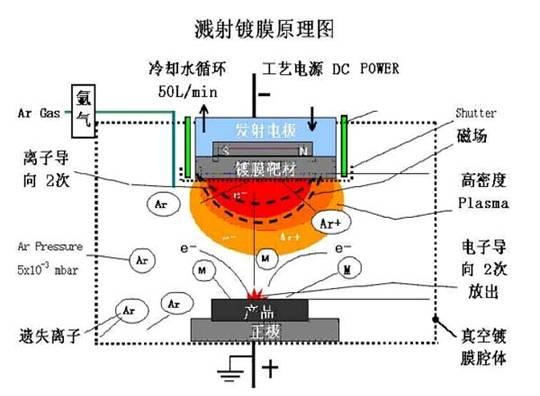

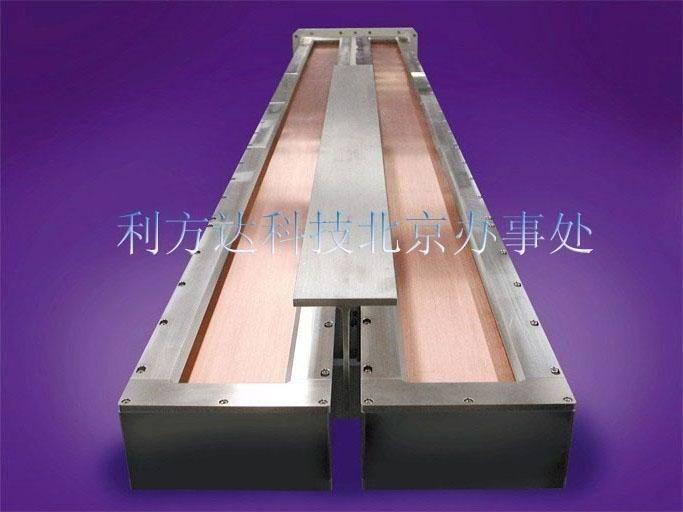

谢谢大家的讨论,回头我们试试把电源的频率加大点试试。现在频率是80 kHz。因为我们以后要往很大的件上镀Si,所以件只能是放在下边。如上图的靶图,在镀膜机中靶面是向下的,图中靶的压框的下边还有阳极框,阳极里边通的是冷却水。所以在镀膜的过程中,阳极上沉积的si可能会因为和金属的热膨胀系数不一样发生崩裂,掉到基片上。
赞
一下
回复此楼
9楼
2012-12-30 17:17:13
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
nmliuhai
铜虫
(小有名气)
应助: 1
(幼儿园)
金币: 73.3
散金: 4
帖子: 70
在线: 39.6小时
虫号: 343033
注册: 2007-04-11
性别: GG
专业: 光学
引用回帖:
6楼
:
Originally posted by
wukong6170
at 2012-12-30 12:19:54
我想可能是靶太热了,会不会是散热系统有什么问题呢
现在就是溅射的阳极框上的Si发生脱落,应该是和阳极的散热有关的。
赞
一下
回复此楼
10楼
2012-12-30 17:19:05
已阅
回复此楼
