[求助] 磁控溅射镀不上去膜！！

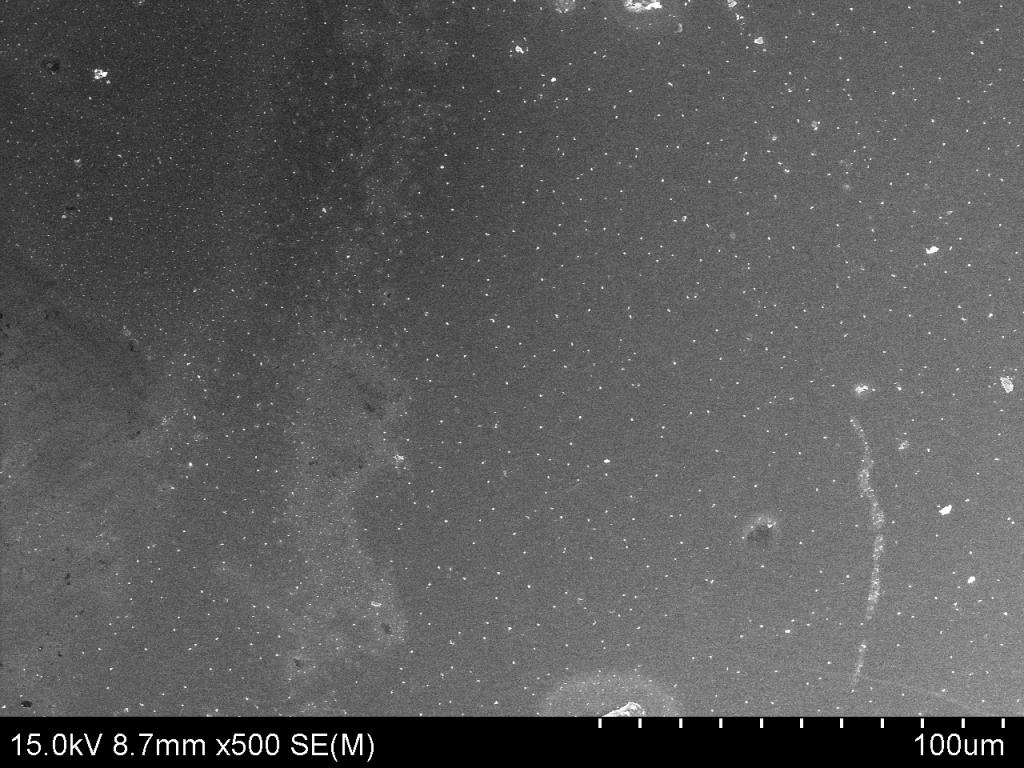

本人用的是沈科仪的JGP450磁控溅射设备。直流溅射，起辉正常，气压在1pa左右，时间0.5h，氩气流量30sccm。镀的是ZrCu合金靶。靶材每次都用角磨机处理表面。靶基距大概在9cm。做SEM，基本上很少一点才会镀上去！另外求教哪个是阳极？是基片还是靶罩。




[ Last edited by cstt2007 on 2013-4-9 at 17:41 ]
回复此楼

» 收录本帖的淘帖专辑推荐

PVD镀膜类技术资料

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-09 17:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lr888hg

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
cstt2007: 金币+5, ★有帮助, 我试试吧 2013-04-12 15:51:30
首先验证不是靶材及磁场的问题，可随炉一块不锈钢片，镀上薄膜后膜层应该有颜色；
    其次，Si基片确定清洗干净，由于不导电加不上偏压导致薄膜附着力差，而且由于工艺加热的话可能因基片与薄膜热应力过大而崩膜；
    另外关于电位，靶材和基片都是负极，靶屏蔽罩为正极（与腔体一起接地，为0电位），产生的Ar+分别轰击靶材和基片，前者能量大溅射靶材，后者能量小起夯实薄膜增加附着力的作用。
赞一下(1人) 回复此楼
8楼2013-04-11 22:01:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

summerbs

新虫 (小有名气)
你用的什么衬底?
赞一下 回复此楼
2楼2013-04-09 19:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

majoy223

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
3楼2013-04-09 21:02:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cstt2007

银虫 (小有名气)
引用回帖:
2楼: Originally posted by summerbs at 2013-04-09 19:58:58
你用的什么衬底?

单质Si！
回复此楼
4楼2013-04-10 11:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cstt2007

银虫 (小有名气)
引用回帖:
3楼: Originally posted by majoy223 at 2013-04-09 21:02:59
镀层脆性大，换种材料试试

请问是不是起辉了也不一定会镀上去吗
赞一下 回复此楼
5楼2013-04-10 11:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corazon886

铁虫 (初入文坛)
励磁磁场加了没？
赞一下 回复此楼
6楼2013-04-10 14:32:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cstt2007

银虫 (小有名气)
引用回帖:
6楼: Originally posted by corazon886 at 2013-04-10 14:32:37
励磁磁场加了没？

磁场强度够的
回复此楼
7楼2013-04-10 19:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

甲子湖

金虫 (小有名气)
合金靶材 你哪买的啊
赞一下 回复此楼
9楼2013-08-13 17:41:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cstt2007

银虫 (小有名气)
引用回帖:
9楼: Originally posted by 甲子湖 at 2013-08-13 17:41:26
合金靶材 你哪买的啊

自己做的
回复此楼
10楼2013-08-13 22:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
