[求助]
求大神帮我标定一下这个电子衍射谱呀 已有2人参与
|

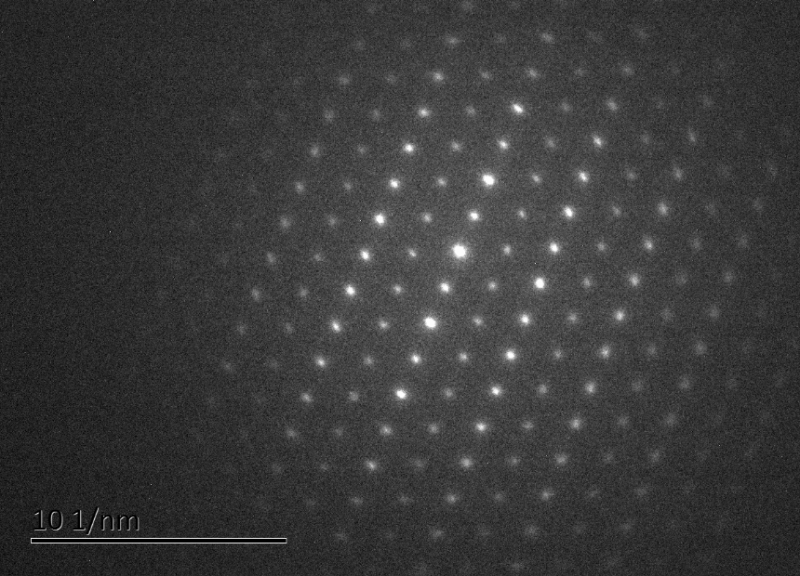

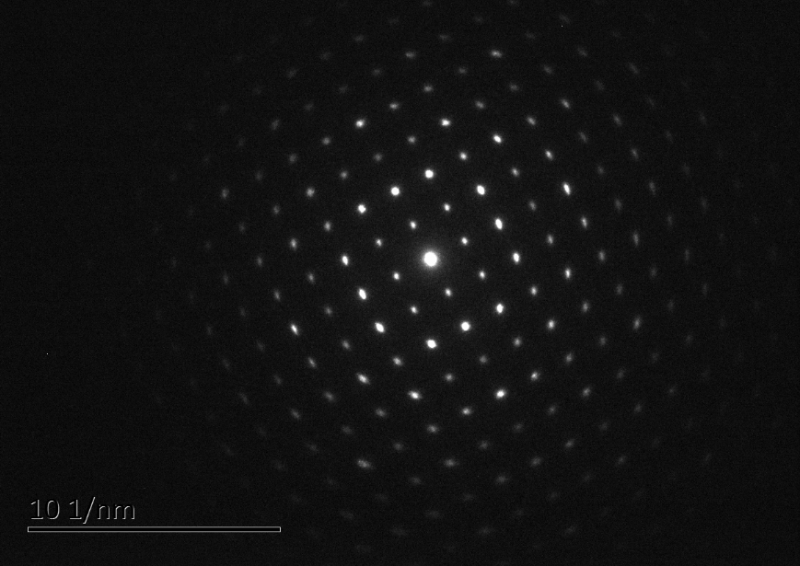

XRD结果显示是单相的立方（好像是体心立方，晶胞结构较复杂）。SAED结果也是立方相。但我算d值的时候发现：距离投射点最近的两个衍射斑点和粉末衍射PDF卡片上的d值都对不上，明显偏大。必须找次近的几个衍射点算出来的点d值才差不多。这样是不是超点阵啊。小白不懂，忘大神指教呀。。。。。。还有标定的时候不交d值差别多大算是对上了，0.02A左右算不算？ 2.png  1.png |
回复此楼» 猜你喜欢
广州大学大湾区环境研究院环境大分子材料研究所王平山教授团队 2026年研究生招生简章
已经有0人回复
-
天津理工大学
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有183人回复
-
台州学院有序多孔材料团队最后冲刺，同学们别错过哦，请速联系！
已经有0人回复
-
江西科技师范大学物理化学课题组接收调剂生，名额还有，速来
已经有0人回复
-
求碳酸钠和碳酸氢钠的晶胞结构图或晶体结构图
已经有0人回复
-
求碳酸钠和碳酸氢钠的晶胞结构图或晶体结构图
已经有0人回复
-
江西科技师范大学物理化学课题组接收调剂生，12点开启，速来
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求大神帮忙，透射衍射斑标定出的结果跟能谱不一致，是不是说明标错了。
已经有10人回复
- 请教高分辨TEM衍射图像中的标尺单位及晶面距离标定
已经有5人回复
- SAED图谱怎么分析，晶面指数根据什么标定的啊
已经有5人回复
- 急求TEM电子衍射斑点图片处理！~
已经有22人回复
- 电子衍射FFT图标注
已经有20人回复
- 关于晶内析出相的TEM选区电子衍射标定求助（重金答谢）
已经有6人回复
- 电子衍射和选区电子衍射是一个概念吗？
已经有12人回复
- 纳米晶体的电子衍射图是怎么看的？
已经有14人回复
- 关于HRTEM的FFT图标定
已经有11人回复
- 选区电子衍射（SAED）花样解析
已经有20人回复
- Pt的选区电子衍射图
已经有8人回复
- 如何根据电子衍射求生长方向
已经有32人回复
- 选区电子衍射(SAED)上怎么标注各个晶面数据
已经有12人回复
- TEM电子衍射花样标定
已经有46人回复
- 【求助】选区电子衍射，同一晶带轴，不同晶面衍射问题
已经有13人回复
- TEM电子衍射的问题，急分析，多谢各位啦
已经有17人回复
- 急急急，求助关于DM软件多晶衍射环的标定
已经有12人回复
- 从一篇nature文章看明场TEM和选区电子衍射分析
已经有8人回复
- 电子衍射花样这样标定对吗
已经有18人回复
- 【求助】透射电镜的衍射谱标定
已经有7人回复
- 【求助】TEM衍射谱的标定
已经有20人回复
- 【求助】XRD图的标定方法
已经有23人回复
- 【求助】高分辨及选区电子衍射图如何标定？
已经有19人回复
|
2-Theta d(?) I(f) ( h k l) d(c) Delta 2T(c) Delta 18.070 4.9050 27.0 ( 2 1 1) 4.9026 0.0024 18.079 -0.009 20.899 4.2470 7.0 ( 2 2 0) 4.2458 0.0012 20.905 -0.006 27.769 3.2100 19.0 ( 3 2 1) 3.2095 0.0005 27.773 -0.004 29.736 3.0020 27.0 ( 4 0 0) 3.0022 -0.0002 29.733 0.002 33.317 2.6870 100.0 ( 4 2 0) 2.6853 0.0017 33.339 -0.022 35.008 2.5610 1.0 ( 3 3 2) 2.5603 0.0007 35.018 -0.010 36.618 2.4520 20.0 ( 4 2 2) 2.4513 0.0007 36.629 -0.011 38.184 2.3550 6.0 ( 4 3 1) 2.3551 -0.0001 38.181 0.002 41.147 2.1920 23.0 ( 5 2 1) 2.1925 -0.0005 41.136 0.010 42.569 2.1220 5.0 ( 4 4 0) 2.1229 -0.0009 42.550 0.019 46.600 1.9474 26.0 ( 5 3 2) 1.9481 -0.0007 46.582 0.018 47.850 1.8994 1.0 ( 6 2 0) 1.8988 0.0006 47.867 -0.017 49.109 1.8536 1.0 ( 5 4 1) 1.8530 0.0006 49.126 -0.017 51.579 1.7705 2.0 ( 6 3 1) 1.7706 -0.0001 51.575 0.004 52.780 1.7330 17.0 ( 4 4 4) 1.7333 -0.0003 52.769 0.011 53.927 1.6988 1.0 ( 5 4 3) 1.6983 0.0005 53.944 -0.017 55.107 1.6652 31.0 ( 6 4 0) 1.6653 -0.0001 55.102 0.005 56.259 1.6338 9.0 ( 7 2 1) 1.6342 -0.0004 56.244 0.015 57.377 1.6046 28.0 ( 6 4 2) 1.6048 -0.0002 57.371 0.006 60.689 1.5247 4.0 ( 6 5 1) 1.5251 -0.0004 60.670 0.019 61.770 1.5006 10.0 ( 8 0 0) 1.5011 -0.0005 61.746 0.023 62.821 1.4780 1.0 ( 7 4 1) 1.4782 -0.0002 62.812 0.009 63.876 1.4561 1.0 ( 8 2 0) 1.4563 -0.0002 63.867 0.009 64.919 1.4352 1.0 ( 6 5 3) 1.4353 -0.0001 64.912 0.007 65.926 1.4157 1.0 ( 6 6 0) 1.4153 0.0004 65.949 -0.023 66.967 1.3962 1.0 ( 7 4 3) 1.3960 0.0002 66.978 -0.011 69.008 1.3598 1.0 ( 7 5 2) 1.3597 0.0001 69.012 -0.003 70.038 1.3423 7.0 ( 8 4 0) 1.3426 -0.0003 70.018 0.020 72.018 1.3102 17.0 ( 8 4 2) 1.3103 -0.0001 72.013 0.005 73.005 1.2949 2.0 ( 7 6 1) 1.2950 -0.0001 73.001 0.003 73.995 1.2800 6.0 ( 6 6 4) 1.2802 -0.0002 73.985 0.010 74.981 1.2656 1.0 ( 8 5 1) 1.2658 -0.0002 74.963 0.017 76.895 1.2388 2.0 ( 9 3 2) 1.2386 0.0002 76.908 -0.013 77.870 1.2257 1.0 ( 8 4 4) 1.2257 0.0000 77.874 -0.004 78.859 1.2128 1.0 ( 9 4 1) 1.2131 -0.0003 78.837 0.022 79.779 1.2011 1.0 ( 8 6 0) 1.2009 0.0002 79.796 -0.017 80.766 1.1889 1.0 ( 10 1 1) 1.1891 -0.0002 80.753 0.013 81.704 1.1776 2.0 ( 10 2 0) 1.1776 0.0000 81.707 -0.003 82.651 1.1665 1.0 ( 9 4 3) 1.1664 0.0001 82.659 -0.008 84.548 1.1451 3.0 ( 10 3 1) 1.1450 0.0001 84.556 -0.009 86.433 1.1249 1.0 ( 8 7 1) 1.1247 0.0002 86.448 -0.016 87.383 1.1151 14.0 ( 10 4 0) 1.1150 0.0001 87.392 -0.010 88.327 1.1056 2.0 ( 9 6 1) 1.1055 0.0001 88.336 -0.009 89.265 1.0964 6.0 ( 10 4 2) 1.0963 0.0001 89.279 -0.015 90.205 1.0874 1.0 ( 9 5 4) 1.0872 0.0002 90.222 -0.018 92.113 1.0698 3.0 ( 10 5 1) 1.0698 0.0000 92.108 0.004 93.035 1.0616 6.0 ( 8 8 0) 1.0614 0.0002 93.052 -0.017 95.904 1.0373 2.0 ( 9 7 2) 1.0374 -0.0001 95.890 0.014 96.833 1.0298 1.0 ( 10 6 0) 1.0298 0.0000 96.839 -0.006 97.785 1.0223 1.0 ( 11 4 1) 1.0223 0.0000 97.789 -0.004 98.734 1.0150 1.0 ( 10 6 2) 1.0149 0.0001 98.742 -0.008 99.706 1.0077 1.0 ( 9 6 5) 1.0078 -0.0001 99.698 0.009 100.661 1.0007 1.0 ( 12 0 0) 1.0007 0.0000 100.656 0.006 101.611 0.9939 1.0 ( 9 7 4) 0.9939 0.0000 101.617 -0.005 102.570 0.9872 3.0 ( 12 2 0) 0.9871 0.0001 102.581 -0.011 103.552 0.9805 2.0 ( 11 5 2) 0.9805 0.0000 103.549 0.003 104.513 0.9741 6.0 ( 10 6 4) 0.9741 0.0000 104.521 -0.008 105.513 0.9676 1.0 ( 12 3 1) 0.9677 -0.0001 105.497 0.016 |
2楼2015-05-31 10:37:09
感谢参与，应助指数 +1
|
本帖内容被屏蔽 |
3楼2015-05-31 11:43:19
|
本帖内容被屏蔽 |
4楼2015-05-31 11:44:19
5楼2015-05-31 13:11:01
gxytju2008
专家顾问 (文坛精英)
-
专家经验: +1654 - 应助: 4105 (副教授)
- 贵宾: 0.053
- 金币: 47570.2
- 散金: 4089
- 红花: 503
- 帖子: 14997
- 在线: 7316.8小时
- 虫号: 1111232
- 注册: 2010-09-29
- 性别: GG
- 专业: 材料物理化学
- 管辖: 微米和纳米
6楼2015-06-01 10:05:23
