Designice

铁杆木虫 (正式写手)

[求助] 电子衍射FFT图标注 已有1人参与

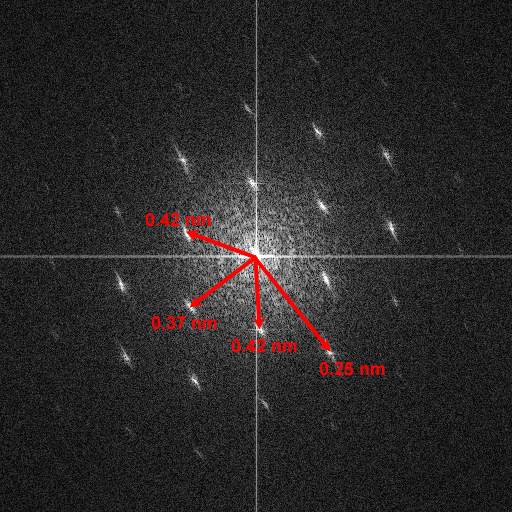

XRD谱图对应PDF卡片33-0664，为alpha-Fe2O3，由HRTEM转换的FFT图怎么标定呢？0.42 nm在PDF卡片上没有找到对应晶面，猜测可能由超晶格引起的，求各位大神帮忙！
电子衍射FFT图标注
FFT of 18.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-02-24 19:52:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Designice

铁杆木虫 (正式写手)
自己顶一下
回复此楼

» 本帖已获得的红花（最新10朵）

Designice
2楼2014-02-24 21:42:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Designice: 金币+20, ★有帮助 2014-02-25 11:05:20
你可以找下0.21nm是否有对应面
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

Designice
仰望星空脚踏实地
3楼2014-02-25 09:54:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Designice

铁杆木虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by Designice at 2014-02-24 21:42:22
自己顶一下

谢谢回复，问题已解决。
赞一下 回复此楼
4楼2014-02-25 11:00:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Designice

铁杆木虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by avgon at 2014-02-25 09:54:32
你可以找下0.21nm是否有对应面

谢谢回复，问题已解决
赞一下 回复此楼
5楼2014-02-25 11:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mser

金虫 (小有名气)
引用回帖:
5楼: Originally posted by Designice at 2014-02-25 11:01:51
谢谢回复，问题已解决...

你好，最近也做了Fe2O3的HRTEM，FFT图和你的有点类似，请问你是怎么分析的？所得晶面指数怎么标定啊？希望能指导一下啊，六方晶系还真是难搞
赞一下 回复此楼
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
6楼2014-03-13 23:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Designice

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by mser at 2014-03-13 23:00:43
你好，最近也做了Fe2O3的HRTEM，FFT图和你的有点类似，请问你是怎么分析的？所得晶面指数怎么标定啊？希望能指导一下啊，六方晶系还真是难搞...

类似？图传上来看看
赞一下 回复此楼
7楼2014-03-14 08:50:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mser

金虫 (小有名气)
不好意思，今天白天没有上网，没能及时回复
这是我的FFT图，你能帮我分析下吗？谢谢啦
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 捕获.JPG
    • 2014-03-14 23:16:48, 34.92 K
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
8楼2014-03-14 23:18:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Designice

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by mser at 2014-03-14 23:18:05
不好意思，今天白天没有上网，没能及时回复
这是我的FFT图，你能帮我分析下吗？谢谢啦

图片质量太差了，还有就是，需要结合XRD分析，请问你的是纯Fe2O3吗？什么晶型？
赞一下 回复此楼
9楼2014-03-15 10:47:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mser

金虫 (小有名气)
引用回帖:
9楼: Originally posted by Designice at 2014-03-15 10:47:33
图片质量太差了，还有就是，需要结合XRD分析，请问你的是纯Fe2O3吗？什么晶型？...

是啊，是纯的a-Fe2O3
赞一下 回复此楼
每天早上醒来看看诺贝尔获奖名单，如果上面没有我的名字，就去实验室
10楼2014-03-15 10:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
