[求助] 求助 请帮我标定HRTEM FFT衍射花样 算晶面间距

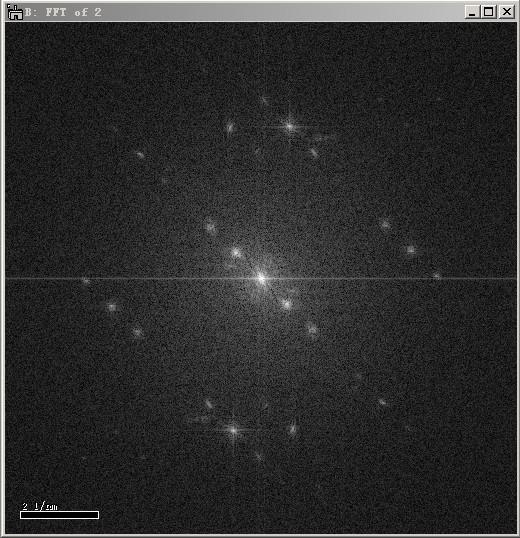

样品是金属银，我自己试着测了一下面间距，发现在FFT衍射花样中，离中心斑点最近的衍射斑点距离为0.948 (1/nm)，取倒数为1.0544nm，应该就是这个面的晶面间距吧，但是对应标准PDF卡片上银的各个晶面间距，没有一个能对应上1.0544nm这个值的，请大家帮我解答一下 谢谢
FFT of 2.jpg



回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : FFTof2.dm3
    • 2012-12-05 17:23:38, 1.15 M
  • 附件 2 : 2.dm3
    • 2012-12-05 17:23:56, 16.16 M

» 收录本帖的淘帖专辑推荐

表征与测试分析 Ceramic 表征技术

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-05 17:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
看形貌很可能是摩尔条纹，也有可能是调制结构，但个人倾向于前者。具体看看这个帖子里的材料。
http://bbs.instrument.com.cn/shtml/20051223/308947/
赞一下(1人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
2楼2012-12-05 17:37:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大象鲁西西

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by temedx at 2012-12-05 17:37:15
看形貌很可能是摩尔条纹，也有可能是调制结构，但个人倾向于前者。具体看看这个帖子里的材料。
http://bbs.instrument.com.cn/shtml/20051223/308947/

您的意思是这个高分辨图里的不是晶格条纹？如果不是的话 为什么会形成衍射斑点呢，FFT中的斑点代表某一个晶面，想问一下第一个图中离中心斑点最近的衍射斑点是代表哪一个晶面呢？
赞一下 回复此楼
3楼2012-12-05 19:15:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
大象鲁西西: 金币+5, ★★★★★最佳答案 2012-12-06 09:01:33
不是真正的Ag晶格条纹，所以不可能用所有已知晶面标定。有这些周期结构是晶粒相互重叠造成的，请看我说的资料即可。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
4楼2012-12-05 20:30:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大象鲁西西

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by temedx at 2012-12-05 20:30:47
不是真正的Ag晶格条纹，所以不可能用所有已知晶面标定。有这些周期结构是晶粒相互重叠造成的，请看我说的资料即可。

谢谢老师~
回复此楼
5楼2012-12-06 09:00:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

紫竹颜开

金虫 (小有名气)
请问楼主怎么解决的这个问题啊？我也遇到类似的问题，我做的CuO，有条纹，但是我算出来的晶面间距也是1.多，根本没有对应的晶面，求楼主帮助指导！看了推荐的那个摩尔条纹的资料还是不明白这种情况怎么处理，急求，多谢！
赞一下 回复此楼
我是一个傻×+王道长
6楼2013-07-10 15:16:40
