[求助] 关于HRTEM的FFT图标定

关于FFT图我有几个问题要问下各位虫友：
1、FFT图是否为倒易点阵图？
2、FFT图是否与SAED图相对应（如果为大尺度单晶，FFT图是否和SAED图大体相同）？
3、FFT图中可能出现诸如（1/2,0,0）之类的带分数的阵点，如果不可能而且确实又出现了这样的点，可能原因是什么呢？
回复此楼

» 收录本帖的淘帖专辑推荐

材料淘贴收录 一品堂 - 材料表征 TEM-fft TEM相关
研(而不)究 有用的东东 在小木虫论坛内游览

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-24 15:45:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

110school

铜虫 (初入文坛)

【答案】应助回帖

124685887: MN-EPI+1, 谢谢 2013-08-06 09:06:29
引用回帖:
5楼: Originally posted by TaoGG at 2013-06-28 14:00:45
上图，（FFT图要带标尺）

pdf卡片，dm3文件和tif图片都传附件中了。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : PDF#45-0031.txt
    • 2013-06-30 19:41:25, 2.21 K
  • 附件 2 : 1#-0003.dm3
    • 2013-06-30 19:44:08, 16.58 M
  • 附件 3 : 1#-0003.tif
    • 2013-06-30 19:44:10, 1.34 M
  • 附件 4 : FFTof1#-0003.dm3
    • 2013-06-30 19:44:11, 16.02 M
  • 附件 5 : FFTof1#-0003.tif
    • 2013-06-30 19:44:12, 1.34 M
6楼2013-06-30 19:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

用户注销 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
110school: 金币+5, ★★★很有帮助 2013-06-28 10:49:06
110school: 金币+5, ★★★很有帮助 2013-06-28 10:49:41
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

110school
2楼2013-06-27 09:38:37
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

110school
8楼2013-06-30 21:56:01
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

110school
11楼2013-07-01 12:39:19
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页
普通回帖

110school

铜虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by TaoGG at 2013-06-27 09:38:37
1、FFT图是否为倒易点阵图？
答：不是，点阵图是抽象出来描述晶体结构的阵点排列，对应倒空间的结果就是倒易点阵；而FFT后得到的图是：原图经傅里叶变换之后得到的结果（可以思考一下傅里叶变换公式的数学含义）， ...

我描述下我的图吧。
首先我的样品是六方晶系的β-Co（OH）2，然后做了个高分辨像，出现了近似六方的FFT图，然后我量了下六方的六条棱的长度，大约都为0.47nm，然后PDF卡片上只有（001）面是0.47nm的，其余的均在0.28nm以下，因此如果不出现分数，就根本标定不出来。
但是我标出来带分数的晶面可能也有问题，我标的两个面是（001）和（1/2,0,1/2），他们的角度应该是60°，但是我用量角器量有70~75°，差别有点大。本来是正六边形的倒易点发生了畸变。现在我也不知道该怎么办。
赞一下 回复此楼
3楼2013-06-28 10:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

110school

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by TaoGG at 2013-06-27 09:38:37
1、FFT图是否为倒易点阵图？
答：不是，点阵图是抽象出来描述晶体结构的阵点排列，对应倒空间的结果就是倒易点阵；而FFT后得到的图是：原图经傅里叶变换之后得到的结果（可以思考一下傅里叶变换公式的数学含义）， ...

补充下，（101）面间距约为0.23nm
赞一下 回复此楼
4楼2013-06-28 10:56:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下
5楼2013-06-28 14:00:45
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

110school

铜虫 (初入文坛)
110school: 回帖置顶 2013-06-30 19:48:48
110school: 取消置顶 2013-08-06 08:47:40
引用回帖:
5楼: Originally posted by TaoGG at 2013-06-28 14:00:45
上图，（FFT图要带标尺）

又试了一次我总算是把图片传上来了。

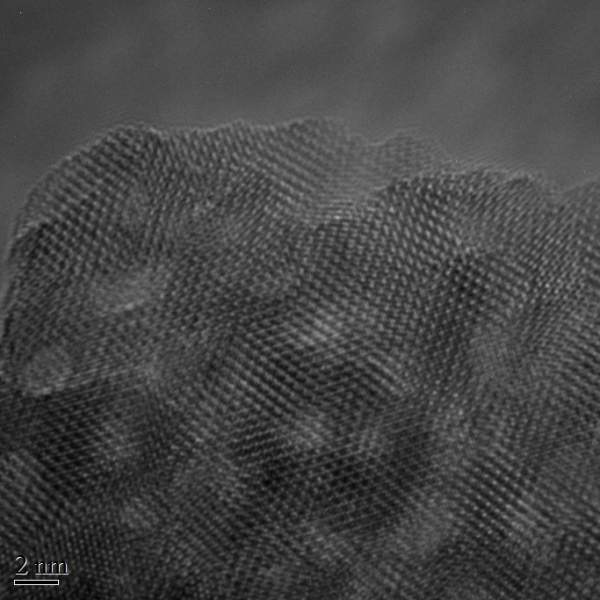

关于HRTEM的FFT图标定


关于HRTEM的FFT图标定-1

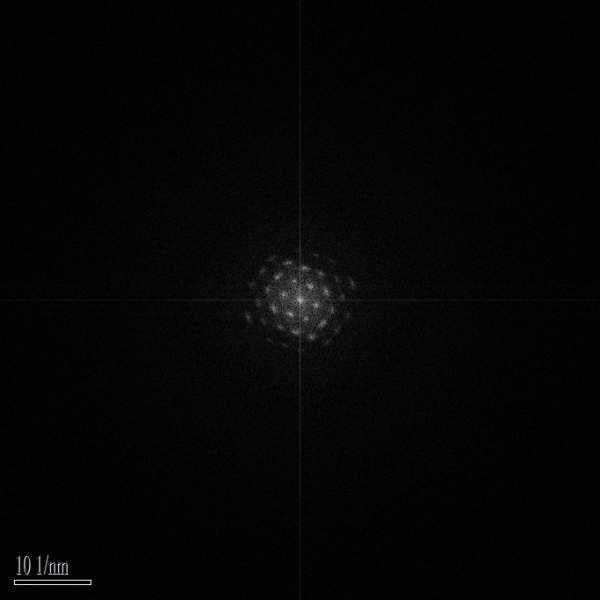

FFT of 1#-0003.jpg
赞一下 回复此楼
7楼2013-06-30 19:48:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

110school

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by TaoGG at 2013-06-30 21:56:01
这幅FFT图里面若按照你的标定出现(001)，由于你做的晶体空间群为：P-3m1(164)，因此只能在出现的<001>组晶面夹角只会为0°/180°，也就是说在FFT或SAED图上晶面间距为0.47nm面衍射点的位置只能在一条线上，不 ...

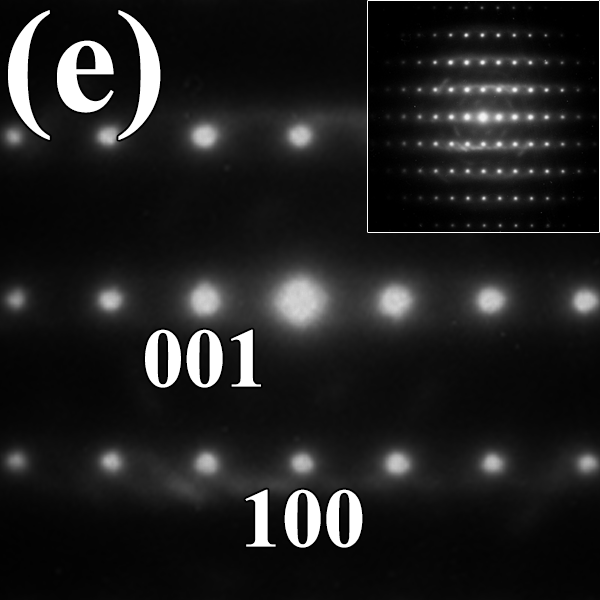

那图e这个SAED的标定对吗（也是这个样品的）？
。。。。。。

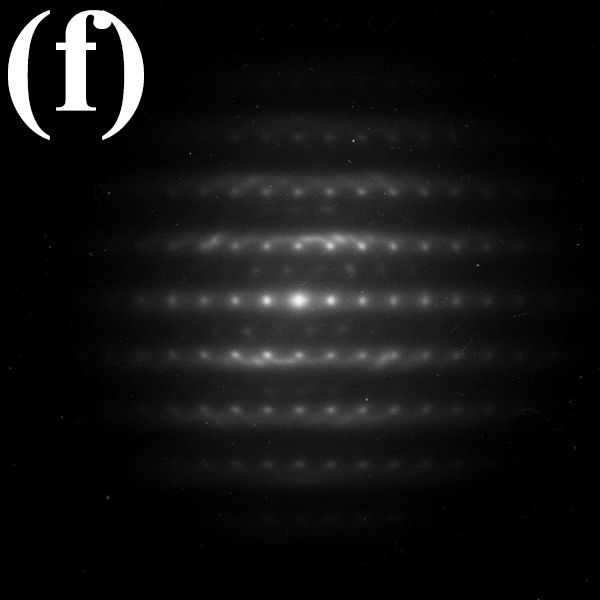

还有图f（SAED）在主衍射斑点下还有一系列较虚的衍射斑点，这些斑点与FFT图一致，该怎么解释呢？
关于HRTEM的FFT图标定-2


关于HRTEM的FFT图标定-3
赞一下 回复此楼
9楼2013-07-01 10:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

110school

铜虫 (初入文坛)
送红花一朵
引用回帖:
8楼: Originally posted by TaoGG at 2013-06-30 21:56:01
这幅FFT图里面若按照你的标定出现(001)，由于你做的晶体空间群为：P-3m1(164)，因此只能在出现的<001>组晶面夹角只会为0°/180°，也就是说在FFT或SAED图上晶面间距为0.47nm面衍射点的位置只能在一条线上，不 ...

另外顺便问句，我看网上说摩尔条纹是衍射斑点干涉的结果，那我在实验中有办法避免摩尔条纹的出现吗？
另外摩尔条纹的出现是否与轴没带正有关？
此外，我的样品为花瓣状的纳米颗粒（直径约为1微米左右），做实验的老师说轴没法带正，这是怎么一回事呢？
感谢你一直热心地帮我解决问题，辛苦你了！
