[求助] ZnO的HRTEM及FFT

有的地方说，对于已知晶体结构，测量中心透射斑点与最近的三个衍射斑点的距离r1 r2 r3，测量所选斑点的夹角α，用公式rd=L人，将测得的距离r换算成d。我想问一下，高分辨做FFT得到的衍射花样测量的时候，以什么为标准，测其实际长度呢（就像高分辨的话底下都有放大倍数，以下面的标尺为准则用电子尺量出实际值）。  仪器常数L人 也不知道啊。有好多疑问，呵呵
晶体的生长方向的晶向是指与它的生长方向垂直的还是平行的？
我量得的晶格间距为什么与pdf卡片没有对应的呢？



[ Last edited by liqi8706 on 2011-6-2 at 10:22 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-06-02 09:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南湖秋水

铜虫 (小有名气)
我也有这方面的疑惑。。。
不知道怎么对应FFT上的点呢
赞一下 回复此楼
2楼2011-06-02 14:20:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqi8706

银虫 (正式写手)
引用回帖:
Originally posted by 南湖秋水 at 2011-06-02 14:20:55:
我也有这方面的疑惑。。。
不知道怎么对应FFT上的点呢

是啊 弄不懂真是愁啊
赞一下 回复此楼
3楼2011-06-02 14:39:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjajx

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
Originally posted by liqi8706 at 2011-06-02 09:43:26:
有的地方说，对于已知晶体结构，测量中心透射斑点与最近的三个衍射斑点的距离r1 r2 r3，测量所选斑点的夹角α，用公式rd=L人，将测得的距离r换算成d。我想问一下，高分辨做FFT得到的衍射花样测量的时候，以什么为 ...

高分辨的放大倍数于你最后斑点没关系的，还要看你图片最后下面的标尺，另外电镜常熟你可以问给你操作人员，如果你知道d的话，你夜可以自己算出来。晶格间距与pdf对不起来很正常，你要首先看那个生长方向，再就是你选的那个pdf卡号是不是就是你的样品所对应的pdf，这些都是问题，
赞一下 回复此楼
4楼2011-06-02 17:39:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqi8706

银虫 (正式写手)
引用回帖:
Originally posted by xjajx at 2011-06-02 17:39:42:
高分辨的放大倍数于你最后斑点没关系的，还要看你图片最后下面的标尺，另外电镜常熟你可以问给你操作人员，如果你知道d的话，你夜可以自己算出来。晶格间距与pdf对不起来很正常，你要首先看那个生长方向，再就 ...

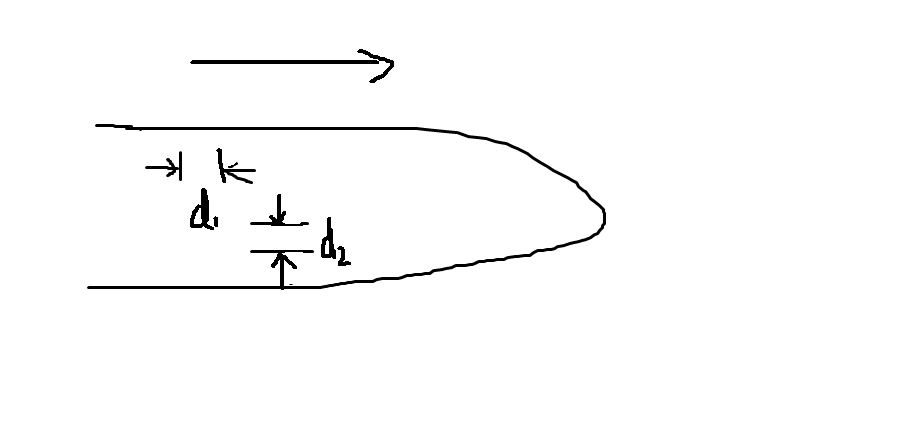

知道d值可以算出电镜常数，你说的d值指的是生长方向的d值吗？晶格条纹与纳米线的生长方向应该是平行的还是垂直的，或者是斜的也可以吗，（就像我画的这个图里）看文献里怎么样的都有呢
赞一下 回复此楼
5楼2011-06-02 19:25:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

liqi8706(金币+10): O(∩_∩)O谢谢 2011-06-03 09:04:16
FFT不需要知道电镜常数，它是通过高分辨得到的图，会自动生成标尺（虽然未必显示），所以直接测量，取倒数即可。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2011-06-02 20:30:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqi8706

银虫 (正式写手)
送鲜花一朵
引用回帖:
Originally posted by temedx at 2011-06-02 20:30:26:
FFT不需要知道电镜常数，它是通过高分辨得到的图，会自动生成标尺（虽然未必显示），所以直接测量，取倒数即可。

哦，这样啊，谢谢了。我已经得出d的值了，但是都跟pdf标准卡片上不对应，只有一个看起来差不很多。还有就是，根据衍射花样标定的晶向能判断出晶体的生长方向吗？O(∩_∩)O谢谢！
赞一下 回复此楼
7楼2011-06-02 22:23:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★
xjajx(金币+1): 鼓励有价值回复 2011-06-03 14:56:47
1. 因为拍照时电镜的调节未必到位，还有校准与否登，对应d值可以有5%左右的误差甚至更多，这也是不主张用一维晶格定晶相的原因。
2. 如果是二维晶格，请看我的主题贴，联系一下标定。主要是角度要对的上。
3. 可以根据衍射花样来判定晶体生长方向，但最好配合你的高分辨或者形貌像。
赞一下(1人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
8楼2011-06-02 22:31:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqi8706

银虫 (正式写手)
引用回帖:
Originally posted by temedx at 2011-06-02 22:31:36:
1. 因为拍照时电镜的调节未必到位，还有校准与否登，对应d值可以有5%左右的误差甚至更多，这也是不主张用一维晶格定晶相的原因。
2. 如果是二维晶格，请看我的主题贴，联系一下标定。主要是角度要对的上。
3. 可 ...

误差已经不在允许范围内了啊，是不是pdf卡片上有的晶向没有啊。与晶体垂直的条纹对应的晶向是晶体的生长方向，还是平行的。O(∩_∩)O谢谢
赞一下 回复此楼
9楼2011-06-03 11:49:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
应该是垂直方向，具体可以看看这个帖子：
http://bbs.instrument.com.cn/shtml/20090811/2053756/

晶面对不上，有可能是二倍的晶面，比如（200）消光，XRD没有峰，但200晶面间距小，TEM分辨率不够，只能看到（100）晶面。你试试看。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
10楼2011-06-03 15:03:35
