[交流] 【求助】SEM图怎么做快速FFT？ 已有10人参与

在文献上看到可以将光子晶体的扫描电镜图进行傅里叶变换从而得到类似衍射斑点的图，完全不了解是怎么做的，不知哪位能帮忙解释一下？

[ Last edited by wdwsnnu on 2010-4-28 at 22:26 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2010-04-28 16:57:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

temedx

专家顾问 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
wdwsnnu(金币+1):谢谢讨论 2010-04-28 22:26
只要是有周期性的图案做FFT总是能有衍射点出现的，这个是一个数学问题。光子晶体的排布其实和晶体结构相似，只是尺度不同罢了。
赞一下(3人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
3楼2010-04-28 20:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gjx

铁虫 (著名写手)
谢谢各位！
我问过周围的人，都说是HRTEM才可以做，所以看到文献的内容才比较困惑。
按各位的意思，HRTEM的FFT应该是直接用采集到的透射电子束强度在空间的分布进行的变换，要是类比一下，是不是SEM可以直接在图上采集数据按黑白衬度进行FFT？（这是我猜的）
temedx 所说的
“只要是有周期性的图案做FFT总是能有衍射点出现的，这个是一个数学问题。光子晶体的排布其实和晶体结构相似，只是尺度不同罢了。”
可以在SEM上实现吗？
赞一下(1人) 回复此楼
6楼2010-05-05 16:22:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wulishi8

专家顾问 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
应该是HRTEM的图做FFT吧没见过用SEM的。
赞一下(1人) 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
2楼2010-04-28 19:05:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

realhugh

银虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
引用回帖:
Originally posted by wulishi8 at 2010-04-28 19:05:53:
应该是HRTEM的图做FFT吧没见过用SEM的。

同意楼上，SEM的分辨率还达不到晶格水平~
赞一下(1人) 回复此楼
4楼2010-04-29 08:16:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yznian

至尊木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
不用你学习专门的方法 上面有人说了 是用HRTEM 不是SEM，你做的时候在操作老师那里要求做傅立叶变换衍射花样 他会自动帮你添加上去的 不用你自己搞
赞一下(1人) 回复此楼
5楼2010-04-29 20:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虹虹子

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一般都是在HRTEM做，有软件自己可以下载了进行FFT操作，会给你一套模拟衍射斑...  其实这是模拟的数据，和真实衍射斑还是有差异的... 要确定物相最好通过透射的衍射
赞一下 回复此楼
7楼2013-07-01 20:53:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菲之小部落

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by gjx at 2010-05-05 16:22:02
谢谢各位！
我问过周围的人，都说是HRTEM才可以做，所以看到文献的内容才比较困惑。
按各位的意思，HRTEM的FFT应该是直接用采集到的透射电子束强度在空间的分布进行的变换，要是类比一下，是不是SEM可以直接在图上 ...

您好，我最近也在做这方面的文献调研工作，我是做高温合金材料的，文献中有用SEM图直接傅里叶变换，利用一个所谓的n点概率公式进行积分，得到不同方向上粒子大小的概率分布，我现在用的傅里叶变换软件视ipp，已经走通，苦于后面的概率分布计算没有头绪，最终需要得到如下的分布图：能否交流一下？
【求助】SEM图怎么做快速FFT？

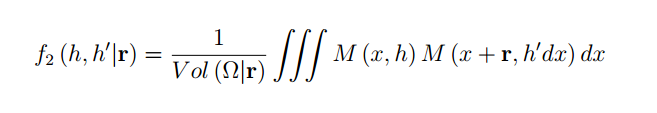

概率分布函数


【求助】SEM图怎么做快速FFT？-1

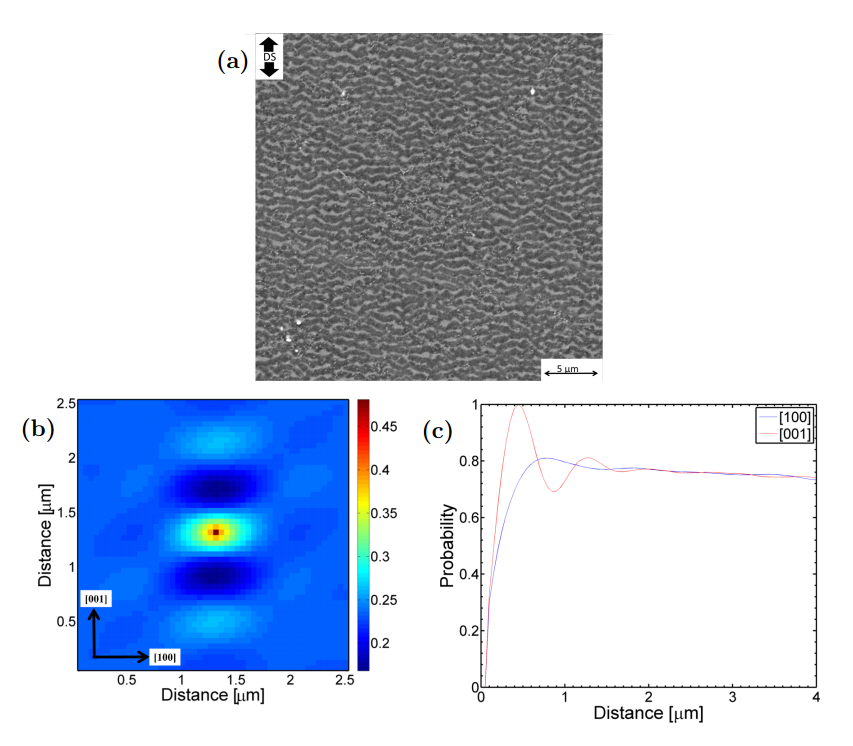

处理流程示意
赞一下 回复此楼
tomorrowisanotherday
8楼2017-04-13 16:03:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zctf

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
只要图形呈现一定的规律就可以通过FFT得到类似于衍射斑点的图，SEM的图片可以使用matlab进行FFT
赞一下 回复此楼
劣质反应釜。。。
9楼2017-04-13 16:32:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潘梦瑶

新虫 (正式写手)
您现在搞懂了吗

发自小木虫Android客户端
回复此楼
10楼2018-05-18 21:33:24
