[求助] 求助：文献中光刻胶线条的截面SEM图（cross-sectional SEM）那种截面是怎么得到的

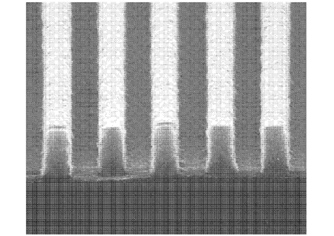

如下图，为光刻胶线条的截面SEM图，但是由于我做的光刻胶线条尺寸很小，很难用手工的方法在硅片上的光刻胶线条上准确地切开截面，即使切开，其边缘也是粗糙难看，很难达到下图的效果，请问大家是怎么做的？不甚感激




[ Last edited by 学海无涯t on 2011-10-14 at 10:06 ]
回复此楼

» 收录本帖的淘帖专辑推荐

科研、投稿中可能遇到的小问题 个人关注 实验们

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-14 10:04:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sentaurus

金虫 (小有名气)
尺寸多小哦？
回复此楼
还没想好！
2楼2011-10-14 21:50:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学海无涯t

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by sentaurus at 2011-10-14 21:50:48:
尺寸多小哦？

线条的长度大概100μm，我想要的效果是从线条中间截开，然后看其截面。请问有什么好方法吗
赞一下 回复此楼
3楼2011-10-14 22:02:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemliang

银虫 (正式写手)

【答案】应助回帖

学海无涯t(金币+2): 好的，我试试，谢啦 2011-10-14 22:06:31
实际上掰开试试，多找找区域，说不定有好的。
要是不行就离子枪。
赞一下 回复此楼
4楼2011-10-14 22:03:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sentaurus

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 学海无涯t at 2011-10-14 22:02:43:
线条的长度大概100μm，我想要的效果是从线条中间截开，然后看其截面。请问有什么好方法吗

怎么觉得你表述不清楚呢？

线条包括长和宽，你是要看宽的剖面，长的剖面？
赞一下 回复此楼
还没想好！
5楼2011-10-14 22:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学海无涯t

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by sentaurus at 2011-10-14 22:24:15:
怎么觉得你表述不清楚呢？

线条包括长和宽，你是要看宽的剖面，长的剖面？

长是100μm，就是沿线条的这个方向；有六条平行的线条，两端的宽是60μm，我要看沿宽的方向切的那个截面，即如附图那样
赞一下 回复此楼
6楼2011-10-14 22:29:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)
可以考虑微细加工的专门切割工具，手工估计切不出很好的截面
赞一下 回复此楼
我~心~依~旧
7楼2011-10-15 00:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sentaurus

金虫 (小有名气)
就一组这种图形吗？ 要在显微镜下划了，钻石头划
赞一下 回复此楼
还没想好！
8楼2011-10-15 07:45:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangzi226

禁虫 (小有名气)
本帖内容被屏蔽
9楼2011-12-13 17:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeusshang

金虫 (小有名气)
实在想看的话用FIB，不过很贵。或者设计的时候专门做一组比较长的线用来观察
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

学海无涯t
微纳加工
10楼2011-12-13 17:53:23
