[交流] 【求助】SEM图片中有黑色脏物,求助各位怎么清除啊... 已有17人参与

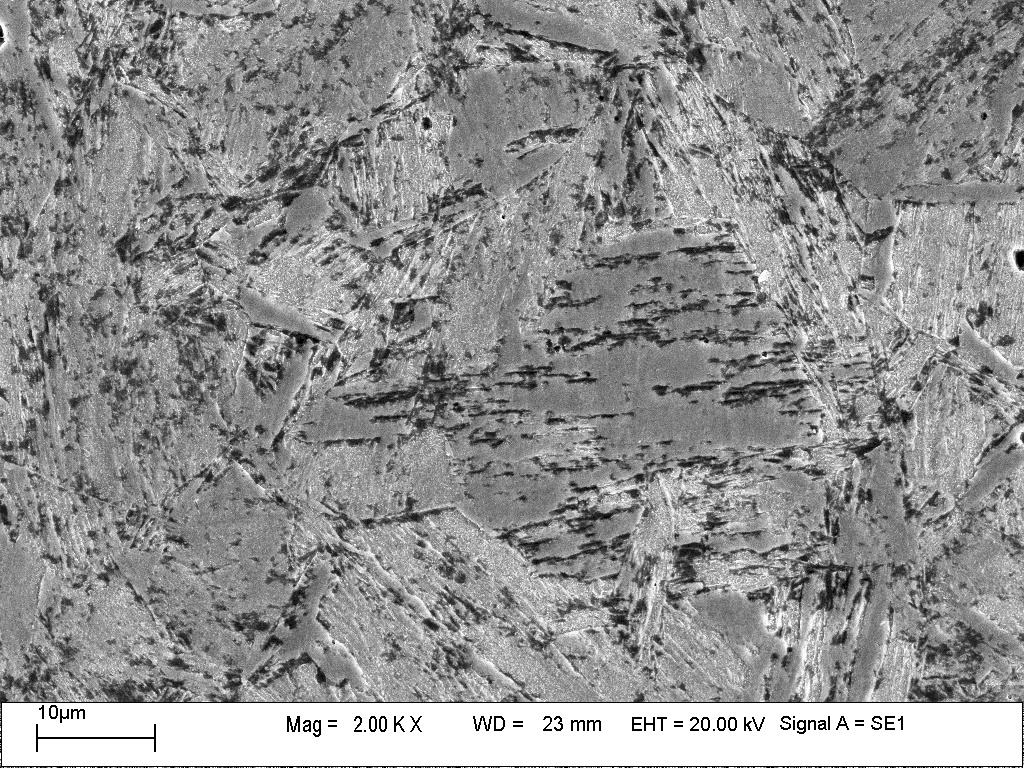

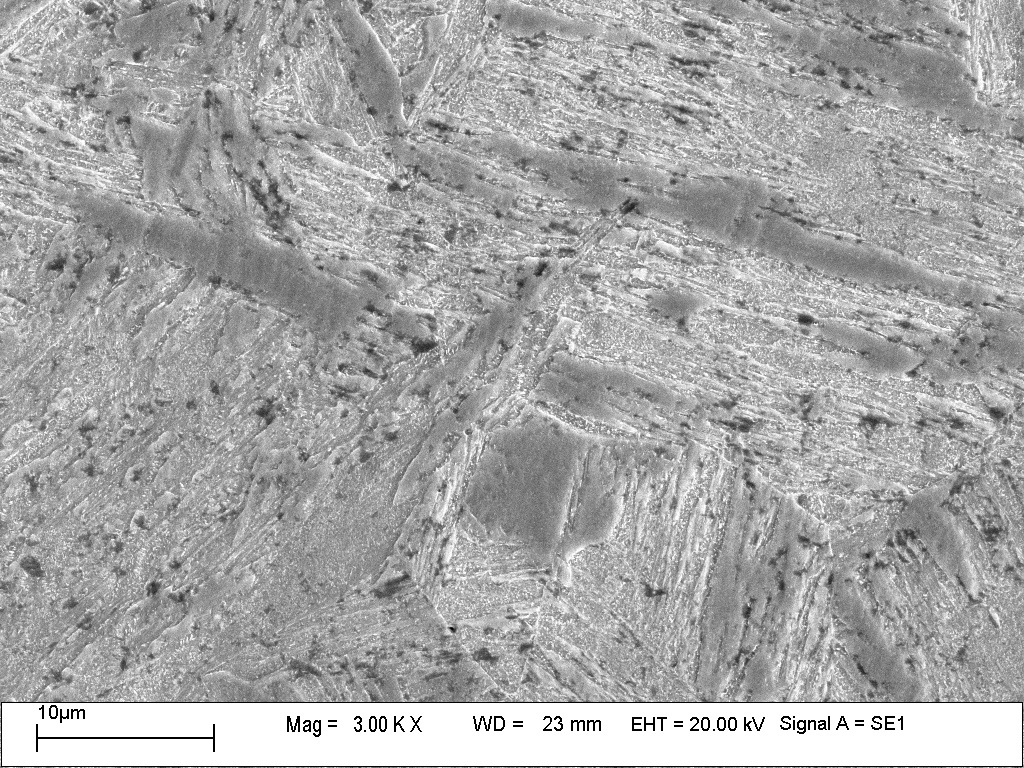

图片见附件,一组两个试样都是如此,加工过程如下:

试样薄片状,之前做过EBSD,用高氯酸酒精电解抛光过,然后用502粘在废弃块状试样上,抛光、4%硝酸酒精侵蚀,做SEM。两次照片都这样,第二次抛光时间很久,结果还是一样。

目前猜测有两个可能的原因:
①原EBSD实验之后,薄片试样背部有部分导电胶残留,第二次抛光前将外露的导电胶撕除,但是不能保证完全没有残留。可能是硝酸酒精侵蚀之后,进入擦洗的酒精溶液中,污染了试样表面。
②502使用过量,有部分残留在薄片表面。

想请教各位前辈,可能的原因是哪种,或者另有原因?

http://img464.ph.126.net/CPckZDx ... 422643905464584.jpg

http://img464.ph.126.net/CPckZDx ... 422643905464584.jpg





[ Last edited by chensongysu on 2011-3-30 at 20:42 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团

★
jic8417(金币+1): 谢谢参与。 2011-03-31 00:19:24
材料的牌号?你确定不是材料经过腐蚀后显现的相?你看了SEM,打能谱了吗?
根据你的说法 长时间抛光 在光镜下如果没有显示黑斑 腐蚀后所产生的不应该是脏污 建议打一下能谱就能判定方向了
没有过人的天赋,唯有超人的勤奋
2楼2011-03-30 22:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chensongysu

铜虫 (小有名气)

★
jic8417(金币+1): 谢谢参与。 2011-03-31 00:19:34
引用回帖:
Originally posted by nwpu_ranger at 2011-03-30 22:50:49:
材料的牌号?你确定不是材料经过腐蚀后显现的相?你看了SEM,打能谱了吗?
根据你的说法 长时间抛光 在光镜下如果没有显示黑斑 腐蚀后所产生的不应该是脏污 建议打一下能谱就能判定方向了

材料是低碳合金钢,有Ni、V、Ti、B

没有打能谱,SEM做的时候老师断定是脏物,我也就没深究,自己傻乎乎的抛了两天。最近本科生做毕设SEM好忙...我再试试,不行下次就顺便打能谱了。

谢谢您的建议!
3楼2011-03-30 23:10:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu_ranger

木虫 (正式写手)

铁血川军团

★
jic8417(金币+1): 谢谢参与。 2011-04-01 17:00:53
引用回帖:
Originally posted by chensongysu at 2011-03-30 23:10:09:
材料是低碳合金钢,有Ni、V、Ti、B

没有打能谱,SEM做的时候老师断定是脏物,我也就没深究,自己傻乎乎的抛了两天。最近本科生做毕设SEM好忙...我再试试,不行下次就顺便打能谱了。

谢谢您的建议!

放在丙酮里 超声清洗 加热到80° 先试试 应该差不多 如果这样还不行 那这脏污也忒厉害了点
没有过人的天赋,唯有超人的勤奋
4楼2011-03-31 22:32:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yisophia

铜虫 (小有名气)

★
jic8417(金币+1): 谢谢参与。 2011-04-01 17:01:00
像是腐蚀的坑呢
平常心
5楼2011-03-31 23:18:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peng852

金虫 (小有名气)

★ ★
小木虫(金币+0.5):给个红包,谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-01 17:01:06
2000倍的话可以换背散射电子像看看
那个受腐蚀的影响比较小
6楼2011-04-01 11:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大山学纳米

木虫 (小有名气)

都是牛人
7楼2011-04-01 15:09:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxsz

新虫 (小有名气)

★ ★
小木虫(金币+0.5):给个红包,谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-01 17:01:15
要么是相,要么是腐蚀过了,我觉得很可能是腐蚀过了,脏东西不会这么密集。。。
已经不抽烟不喝酒,如果把色也戒了,那就连第二性征也没了。。。
8楼2011-04-01 15:59:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fmc328016824

金虫 (正式写手)

随风追梦

★ ★
小木虫(金币+0.5):给个红包,谢谢回帖交流
jic8417(金币+1): 谢谢参与。 2011-04-01 17:01:27
黑色的不一定是脏东西,那是因为那个地方比其他地方低,所以看到是黑色的。
还有就是区域内元素含量差别较大也会存在颜色差别。
我将于茫茫人海中寻觅我灵魂唯一之所在,得之,我幸,不得,我命.爱本身就是一种无望的执着。
9楼2011-04-01 16:17:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fmc328016824

金虫 (正式写手)

随风追梦

★
jic8417(金币+1): 谢谢参与。此贴应助者都大有来头。 2011-04-01 17:01:58
还有最好打EDS看看元素就知道了。
我将于茫茫人海中寻觅我灵魂唯一之所在,得之,我幸,不得,我命.爱本身就是一种无望的执着。
10楼2011-04-01 16:18:23
