[交流] TEM中的FFT图片，欢迎大家来交流

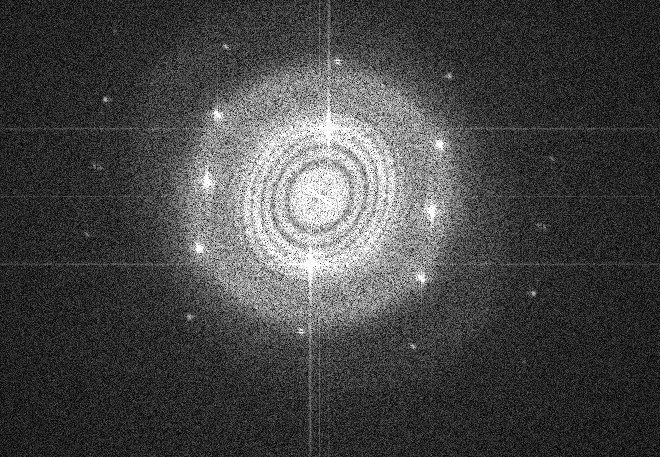

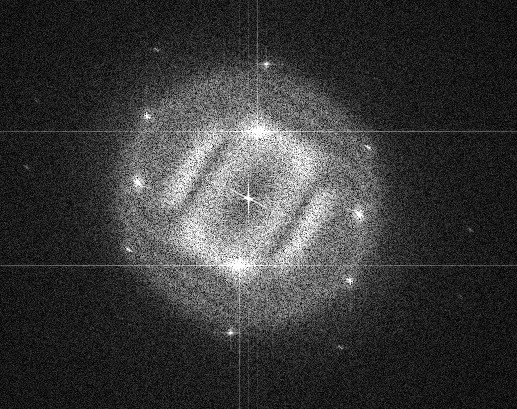

最近做的TEM中拍的FFT图片，搞不明白，请各位指教，大家有什么想法都可以来交流
回复此楼

» 收录本帖的淘帖专辑推荐

TEM制样及数据处理 其他 材料表征

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-07-07 11:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

diwunju

铁杆木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhaohaixing(金币+1): 谢谢参与~ 2011-07-08 07:54:57
小新8158(金币+5): 2011-07-08 08:12:25
明显像散，要把那个圈圈调成园，才能得到好的高分辨
赞一下(3人) 回复此楼
2楼2011-07-07 20:15:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lulinsmann

木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhaohaixing(金币+1): 谢谢参与~ 2011-07-08 07:55:04
小新8158(金币+5): 2011-07-08 08:12:30
ls指的是第二张吧，第一张似乎还好。
俺没做过其他的， 就是用软件，选中一对点（中心对称），然后再反向FT，就可以得到晶格图了，通常用来量晶面间距（比直接量高分辨照片方便点）。
赞一下(2人) 回复此楼
3楼2011-07-07 21:00:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨夜潇潇

木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
小新8158(金币+2): 2011-07-08 08:12:44
引用回帖:
Originally posted by lulinsmann at 2011-07-07 21:00:48:
ls指的是第二张吧，第一张似乎还好。
俺没做过其他的， 就是用软件，选中一对点（中心对称），然后再反向FT，就可以得到晶格图了，通常用来量晶面间距（比直接量高分辨照片方便点）。

是什么软件呀   很想知道  一直不会分析fft和衍射花样   多谢了
赞一下(1人) 回复此楼
4楼2011-07-07 21:06:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

diwunju

铁杆木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhaohaixing(金币+1): 谢谢参与~ 2011-07-08 07:55:16
小新8158(金币+1): 2011-07-08 08:14:00
第一张像散更明显，椭圆都拉长成两根线了，总之这两张照片质量一定不会好。软件就是DigitalMicrograph，版里就有。量倒格点的距离个角度，比较好用。
赞一下(2人) 回复此楼
5楼2011-07-07 21:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lulinsmann

木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhaohaixing(金币+1): 谢谢参与~ 2011-07-08 07:55:27
小新8158(金币+1): 2011-07-08 08:14:05
引用回帖:
Originally posted by 雨夜潇潇 at 2011-07-07 21:06:57:
是什么软件呀   很想知道  一直不会分析fft和衍射花样   多谢了

"软件就是DigitalMicrograph，版里就有。量倒格点的距离个角度，比较好用。"

引自5楼
赞一下(2人) 回复此楼
6楼2011-07-08 04:07:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lulinsmann

木虫 (著名写手)
★
zhaohaixing(金币+1): 谢谢参与~ 2011-07-08 07:55:37
小新8158(金币+1): 2011-07-08 08:14:09
引用回帖:
Originally posted by diwunju at 2011-07-07 21:16:13:
第一张像散更明显，椭圆都拉长成两根线了，总之这两张照片质量一定不会好。软件就是DigitalMicrograph，版里就有。量倒格点的距离个角度，比较好用。

受教了，谢谢。
俺看那个外圆还挺圆的，就以为好点呢。
赞一下(1人) 回复此楼
7楼2011-07-08 04:08:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinjun@whut

木虫 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhaohaixing(金币+1): 谢谢参与~ 2011-07-10 08:07:09
小新8158(金币+5): 2011-07-10 08:26:19
像散问题，第二个是多晶或无定形的吧
赞一下(2人) 回复此楼
9楼2011-07-09 22:58:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhaohaixing(金币+1): 谢谢参与~ 2011-07-10 08:07:21
小新8158(金币+5): 2011-07-10 08:26:25
像散，先标定一对对称点，调成圆，量晶面间距，才能得到好的高分辨
赞一下(2人) 回复此楼
10楼2011-07-09 23:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JemmyGuns

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
物镜象散没调好，聚焦估计也有问题
赞一下 回复此楼
11楼2014-01-06 21:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
Ben99088楼
2011-07-08 05:28   回复
小新8158(金币+1): 2011-07-08 08:12:50
