[求助] 有谁知道电镜中的FFT 图中可以的到那些信息? 已有3人参与

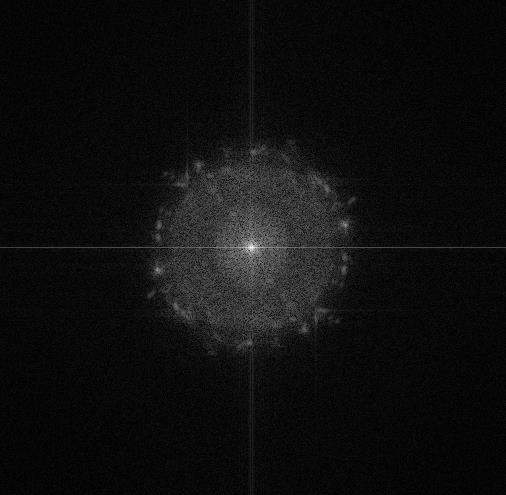

比如这张图 是有(111)晶和200(晶面)面经过FFT变换来的  ,可以知道那些信息?

有谁知道电镜中的FFT 图中可以的到那些信息?


有谁知道电镜中的FFT 图中可以的到那些信息?-1
回复此楼

» 收录本帖的淘帖专辑推荐

TEM-fft

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

透射电镜制样

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1

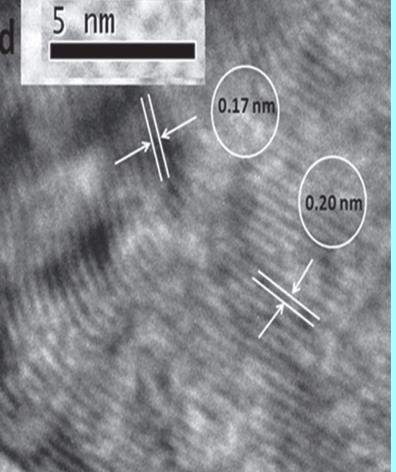

你好,FFT全称叫做快速傅里叶变换,简单点说,这是一个数学公式在图形学的应用。首先,对于你截图的0.17nm和0.20nm其精度个人表示怀疑。其次,FFT和衍射其实是一个道理,就是把正空间的矢量通过数学变换做出倒空间的矢量图。在图形学上,正空间的条纹在倒空间会变成相应的同心圆。目测你的应该是一个晶面的可能性大一点。具体你可以发邮件我们讨论,平时不大有空水小木虫的。temsamplemaker@163.com
2楼2014-05-24 23:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金涛拍岸

金虫 (小有名气)

截图中0.20和0.17的是文献的报道,我可以用FFT中的两个衍射环中的点证实确实存在两个不同的晶面111面和200面吧?

[ 发自手机版 http://muchong.com/3g ]
3楼2014-05-24 23:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金涛拍岸

金虫 (小有名气)

那 软件上的Reduced FFT  又是什么,它又有什么用呢?比如说可以和FFT同样说明问题吗?

[ 发自手机版 http://muchong.com/3g ]
4楼2014-05-24 23:59:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frankcs

铁虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
你可以认为FFT跟选区衍射一样。只是FFT可以给出较小空间的信息。你的FFT选区有点大了,你可以尝试用较小的选区分别转换这两个区域,(只有单一高分辨条纹的区域)得到不同的衍射点。另外用 inverse FFT可以将FFT图模拟转换成高分辨图。

[ 发自手机版 http://muchong.com/3g ]
5楼2014-05-25 20:18:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金涛拍岸

金虫 (小有名气)

引用回帖:
5楼: Originally posted by frankcs at 2014-05-25 20:18:03
你可以认为FFT跟选区衍射一样。只是FFT可以给出较小空间的信息。你的FFT选区有点大了,你可以尝试用较小的选区分别转换这两个区域,(只有单一高分辨条纹的区域)得到不同的衍射点。另外用 inverse FFT可以将FFT图模 ...

这个图是用 Reduced FFT 变换出来的 ,可以和FFT同样说明问题吗?
6楼2014-05-25 21:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

frankcs

铁虫 (小有名气)

可以

[ 发自手机版 http://muchong.com/3g ]
7楼2014-05-26 01:26:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ydf254812

银虫 (著名写手)

【答案】应助回帖

现在好一点的电镜,约为0.7个nm吧,你这个小数点后面竟然有两位,正所谓越准确就越错误,对不对
8楼2014-05-28 10:35:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金涛拍岸

金虫 (小有名气)

引用回帖:
8楼: Originally posted by ydf254812 at 2014-05-28 10:35:38
现在好一点的电镜,约为0.7个nm吧,你这个小数点后面竟然有两位,正所谓越准确就越错误,对不对

这个也是我在文献中看到的结果,应该是答题估计的
9楼2014-08-09 17:56:46
