[求助] 这种HRTEM的FFT中模糊的圆环是么呢,望高手解答啊

这种 HRTEM的FFT中模糊的圆环是么,

是什么原因造成的呢

能证明材料的某些什么结构吗

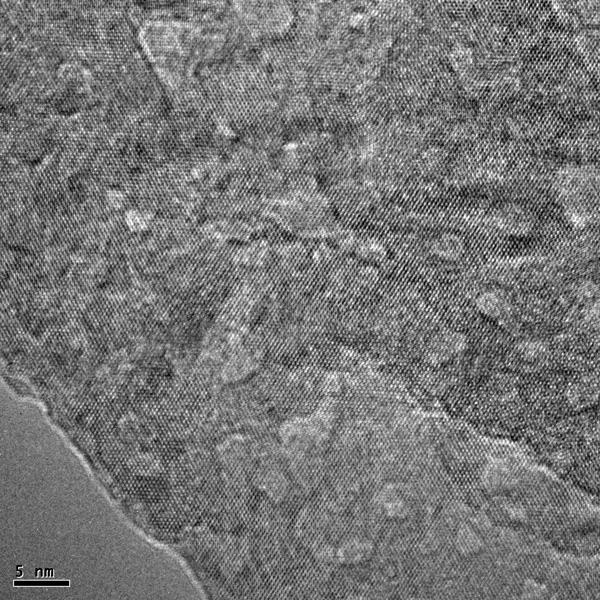

HRTEM

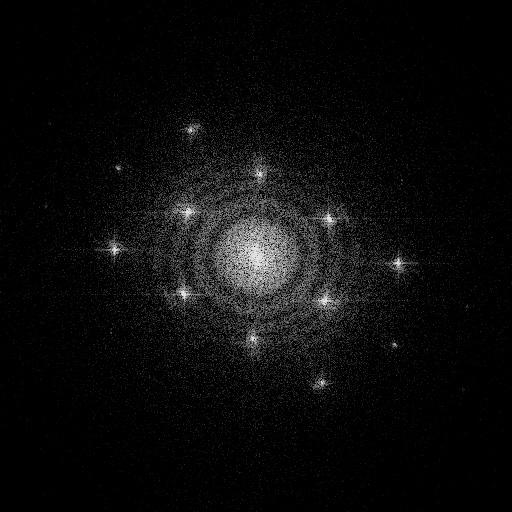

左上角部分的FFT
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

真相会在辩驳中越来越明晰,欢迎讨论
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiqiqiqi

至尊木虫 (知名作家)

小木虫发型设计师

【答案】应助回帖

★
感谢参与,应助指数 +1
senner: 金币+1, 哈哈,谢谢 2012-03-28 08:33:52
是晶格结构啊,可以算出是物质哪个面的
有本书和公式可以对照下
http://edu.emuch.net/attachment/b0/a6/664055_1294967861_445.gif
2楼2012-03-27 21:34:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
senner: 金币+8, ★★★★★最佳答案, 哈哈,学习了 2012-03-28 08:34:35
lchpy: 金币+1, thanks for your information~ 2012-03-28 09:00:54
xiejf: 金币+1, 专家考核, 我也学习了~哈哈~ 2012-03-30 09:11:06
不能证明什么,这个是无定形碳膜的信号,因为你的HRTEM欠焦量不是最佳值,改变了衬度传递函数,从而有了这么多的环。好好标定你的衍射吧,不过由于聚焦不是最佳值,可能会有一些偏差。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
3楼2012-03-27 21:34:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanglexi

铁杆木虫 (著名写手)

小木虫路过之王

【答案】应助回帖

★
感谢参与,应助指数 +1
senner: 金币+1, 感谢 2012-03-28 08:39:20
FFT中的斑点就足够说明问题了,一般这样得到的FFT图不如相应的SAED清晰
Inner peace.
4楼2012-03-28 08:21:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

senner

银虫 (小有名气)

引用回帖:
3楼: Originally posted by temedx at 2012-03-27 21:34:43:
不能证明什么,这个是无定形碳膜的信号,因为你的HRTEM欠焦量不是最佳值,改变了衬度传递函数,从而有了这么多的环。好好标定你的衍射吧,不过由于聚焦不是最佳值,可能会有一些偏差。

哈哈,首先要非常感谢
我做的是硫化物,溶剂和TAA确实含有碳,由于它们的吸附可能会有这样的结果吗
是不是无定形的组织都会产生这样的环呢
真相会在辩驳中越来越明晰,欢迎讨论
5楼2012-03-28 08:38:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

引用回帖:
5楼: Originally posted by senner at 2012-03-28 08:38:57:
哈哈,首先要非常感谢
我做的是硫化物,溶剂和TAA确实含有碳,由于它们的吸附可能会有这样的结果吗
是不是无定形的组织都会产生这样的环呢

溶剂和TAA,在真空里存在的比例应该很低,不是这个原因。无定形的碳膜都会有这个信号,不必太在意。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2012-03-28 09:54:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

senner

银虫 (小有名气)

引用回帖:
6楼: Originally posted by temedx at 2012-03-28 09:54:57:
溶剂和TAA,在真空里存在的比例应该很低,不是这个原因。无定形的碳膜都会有这个信号,不必太在意。

但据说碳膜只会产生中间那个比较大的斑点,而不会有边缘别的环啊
是不是跟FFT变换的选区做得太大有关系呢
真相会在辩驳中越来越明晰,欢迎讨论
7楼2012-03-28 17:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

★
lchpy: 金币+1, thanks for your information~ 2012-03-29 21:09:51
不是,聚焦偏离正焦位越大,环越多。

» 本帖已获得的红花(最新10朵)

Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
8楼2012-03-29 21:05:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

senner

银虫 (小有名气)

送鲜花一朵
引用回帖:
8楼: Originally posted by temedx at 2012-03-29 21:05:32:
不是,聚焦偏离正焦位越大,环越多。

thank you
真相会在辩驳中越来越明晰,欢迎讨论
9楼2012-03-29 23:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunjingxue

木虫 (著名写手)

钢子 应该是你东西太薄了 电子束穿过你的样品 把碳膜的衍射表现出来了

» 本帖已获得的红花(最新10朵)

10楼2012-03-30 10:57:30
