SnSe2 HRTEM 求分析 谢谢！
|
|||
|

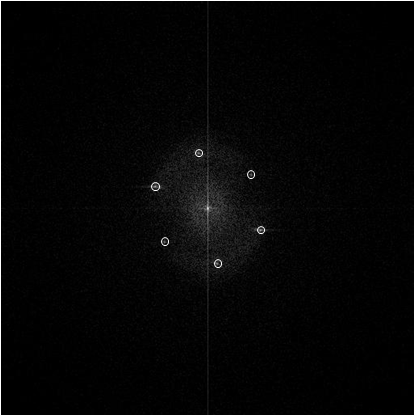

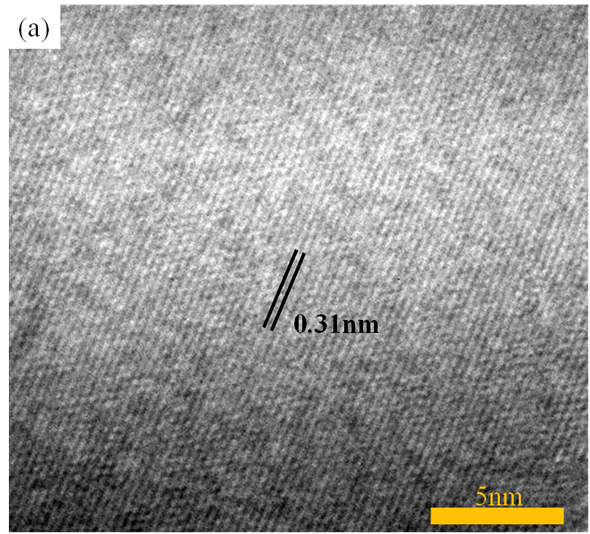

各位好，我想咨询下一个HRTEM的分析的问题，希望能够得到解答，非常感谢！我合成的SnSe2晶体，量出的晶格间距是0.31nm，但是这个和我有的JCPDS卡片(23-0602 )比较，没有这个数值，请问哪位朋友可以帮忙看看是不是有一些新的卡片可以拿来借鉴？ PS: EDX显示Sn:Se原子比大概是1:2, FFT的点大概是六角形，是不是可以说明这个晶体就是hexagonal晶体结构的SnSe2？  TEM1.png  FFT1.png |
回复此楼» 猜你喜欢
学院官方群-院士团队招生-学生自由度高-培养模式成熟已有10余名学生赴985海外深造
已经有0人回复
-
武汉纺织大学化工学院官方群-院士团队招生-学生自由度高-10余名学生赴985海外深造
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有219人回复
-
南昌航空大学蒋华麟教授课题组招收化学、环境、碳达峰碳中和及相关专业硕士信息
已经有0人回复
-
湖北师范大学复试调剂
已经有0人回复
-
武汉纺织大学_化工学院官方调剂群-院士团队招生-学生自由度高-每届发展好
已经有0人回复
-
河北大学材料与化工专业研究生（专硕）招收调剂生
已经有0人回复
-
河北大学无机化学专业招收调剂生
已经有0人回复
-
济南大学国家优青课题组 2026 调剂招生来啦
已经有0人回复
-
武汉纺织大学_化学院官方调剂群-院士团队招生-学生自由度高发展好-欢迎各位同学
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- [求助]关于TiO2纳米材料的HRTEM和SAED分析
已经有46人回复
yuxi-seu
金虫 (小有名气)
- 应助: 43 (小学生)
- 金币: 1252.4
- 散金: 7
- 红花: 4
- 帖子: 240
- 在线: 122.3小时
- 虫号: 1486665
- 注册: 2011-11-11
- 性别: GG
- 专业: 半导体电子器件
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
Nano-mse: 金币+5, ★★★很有帮助, 非常感谢您！但是您标的0.35nm的点我用软件标定结果是0.32nm... 2013-06-02 21:49:29
感谢参与，应助指数 +1
Nano-mse: 金币+5, ★★★很有帮助, 非常感谢您！但是您标的0.35nm的点我用软件标定结果是0.32nm... 2013-06-02 21:49:29
|

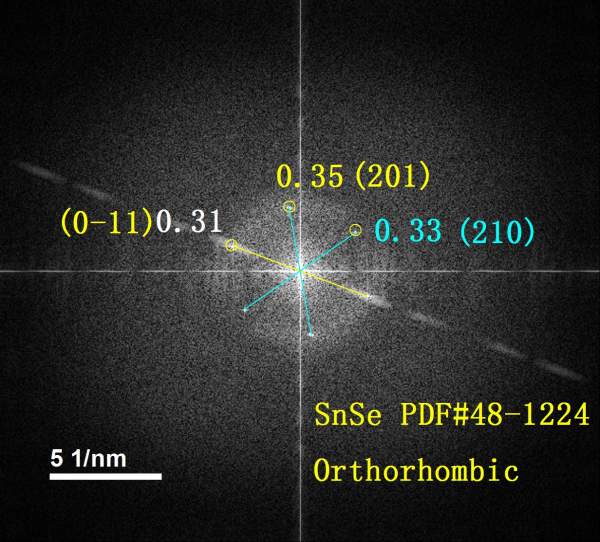

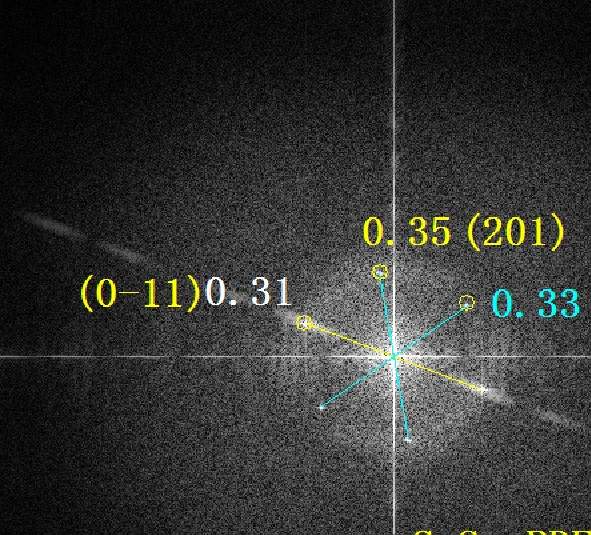

简单标定了一下，我的标定结果是正交晶系，对应PDF#48-1224，根据标定结果是SnSe，而不是SnSe2，更不是六方晶系。 带轴是[-1 2 -2]，（201）和（210）两个晶面夹角的计算值是69°，而测量值是67°；（201）和（0-11）晶面夹角的计算值是57°，而测量值是59°，都还在误差范围内。 关于EDS，这只是一个半定量的表征手段，不能靠原子比确定化学计量比。建议楼主看一下专家temedx的的一个帖子http://muchong.com/bbs/viewthread.php?tid=1006752。  emuch SnSe 正交晶系.jpg |
3楼2013-06-02 20:48:42
yuxi-seu
金虫 (小有名气)
- 应助: 43 (小学生)
- 金币: 1252.4
- 散金: 7
- 红花: 4
- 帖子: 240
- 在线: 122.3小时
- 虫号: 1486665
- 注册: 2011-11-11
- 性别: GG
- 专业: 半导体电子器件
4楼2013-06-02 20:51:30
temedx
专家顾问 (著名写手)
-
专家经验: +41 - MN-EPI: 8
- 应助: 243 (大学生)
- 贵宾: 1.156
- 金币: 11823.5
- 红花: 106
- 帖子: 2543
- 在线: 475.9小时
- 虫号: 297942
- 注册: 2006-11-18
- 性别: GG
- 专业: 催化化学
- 管辖: 微米和纳米
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
Nano-mse: 金币+5, ★★★很有帮助, 非常感谢您，我给您发站内信了 2013-06-02 21:47:38
kunpeng1782: 专家考核, 谢谢您的指导 2013-06-03 09:19:42
感谢参与，应助指数 +1
Nano-mse: 金币+5, ★★★很有帮助, 非常感谢您，我给您发站内信了 2013-06-02 21:47:38
kunpeng1782: 专家考核, 谢谢您的指导 2013-06-03 09:19:42
|
首先，从HRTEM上量取d值和SAED计算d值，都会有一定的误差，操作条件，电镜校准与否都会影响到这个测量值得准确性，所以有的时候为了精确测量，通常采用喷镀Au颗粒的微栅来观察样品，以Au为内标从而能更精确。 所以你这个测量结果和PDF卡的数值不完全吻合是有可能的，另外，也并不是你看了大致是60度就说是六方晶系，这个至少是和严格的物理测量精神相悖。你要做的事情，是测量相邻几个方向的d值，并测量面夹角，来和理论值比较，如果误差在1度之内，还是可以比较确信是某个晶相的。 |
2楼2013-06-02 19:22:41
