yuxi-seu

金虫 (小有名气)
引用回帖:
7楼: Originally posted by temedx at 2013-06-02 21:51:34
我大致算了一下，六方SnSe2的(011)(01-1)(002)凑合着能对应，但角度也是2度左右的差异。最好还有其他图片做确认。
PDF卡用的是89-3197.

汗啊！我用的Pcpdfwin没这个卡片~~
赞一下 回复此楼
做个有心人，做个有毅力的人，做个乐观大度的人
11楼2013-06-02 22:05:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nano-mse

金虫 (小有名气)
引用回帖:
8楼: Originally posted by yuxi-seu at 2013-06-02 21:51:52
那你是否可以传上原图呢？你这个JPG的图也不是很清楚

您好，您可否用 站内信 告诉我您的一个邮箱呢？我不知道该如何在小木虫上传非图片文件
赞一下 回复此楼
12楼2013-06-02 22:07:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
temedx是TEM高手，呵呵
赞一下 回复此楼
我~心~依~旧
13楼2013-06-03 08:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
Nano-mse: 金币+10, ★★★很有帮助, 老师，可否把这张卡片发给我呢？谢谢您。另外，从FFT上测量，应该是有0.31nm和0.32nm两种，但是这个卡片上没有...我现在只是会一些初步的知识，希望您可以通过邮件进一步指点下，谢谢您！ 2013-06-03 22:06:54
引用回帖:
10楼: Originally posted by yuxi-seu at 2013-06-02 21:57:07
我没有用他的FFT量，而是自己变换的FFT。不确定是不是他的FFT有横向的压缩或拉伸，如果楼主上传一下更清楚的高分辨那最好了。...

我没有去对SnSe,不过看你说有67度的夹角，从图上看基本都在60度左右，67度是不是会有误算？
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
14楼2013-06-03 09:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
11楼: Originally posted by yuxi-seu at 2013-06-02 22:05:54
汗啊！我用的Pcpdfwin没这个卡片~~...

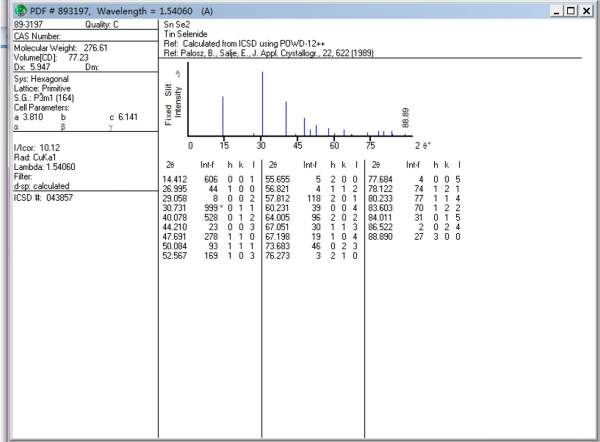

就是这个。
SnSe2 HRTEM 求分析 谢谢！
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
15楼2013-06-03 09:30:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
15楼: Originally posted by temedx at 2013-06-03 09:30:41
就是这个。

...

这是d-spacing形式的。
SnSe2 HRTEM 求分析 谢谢！-1
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
16楼2013-06-03 09:32:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxi-seu

金虫 (小有名气)
引用回帖:
14楼: Originally posted by temedx at 2013-06-03 09:27:09
我没有去对SnSe,不过看你说有67度的夹角，从图上看基本都在60度左右，67度是不是会有误算？...

用E-ruler量过，有误差应该也在2°范围内，希望楼主能上传一个质量好一些的高分辨。
赞一下 回复此楼
做个有心人，做个有毅力的人，做个乐观大度的人
17楼2013-06-03 09:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxi-seu

金虫 (小有名气)
引用回帖:
17楼: Originally posted by yuxi-seu at 2013-06-03 09:59:36
用E-ruler量过，有误差应该也在2°范围内，希望楼主能上传一个质量好一些的高分辨。...

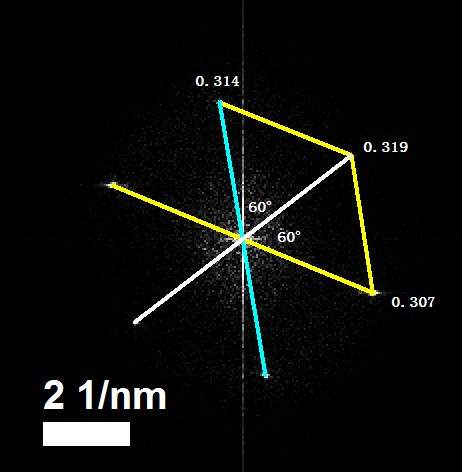

根据LZ发给我的高分辨，量出的晶面间距如图所以，没找到匹配的卡片
SnSe2 HRTEM 求分析 谢谢！-2
赞一下 回复此楼
做个有心人，做个有毅力的人，做个乐观大度的人
18楼2013-06-04 10:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宋鹏

金虫 (正式写手)
引用回帖:
6楼: Originally posted by temedx at 2013-06-02 21:42:28
yuxi-seu朋友也请确认一下，我测量三个方向的夹角分别是63,57.5,59.5，这个和您的数值有一些出入。

您用什么软件量取的角度？
赞一下 回复此楼
19楼2013-07-11 17:23:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
19楼: Originally posted by 宋鹏 at 2013-07-11 17:23:55
您用什么软件量取的角度？...

DigitalMicrogaph
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
20楼2013-07-12 18:25:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
