[求助] TEM电子衍射花样标定

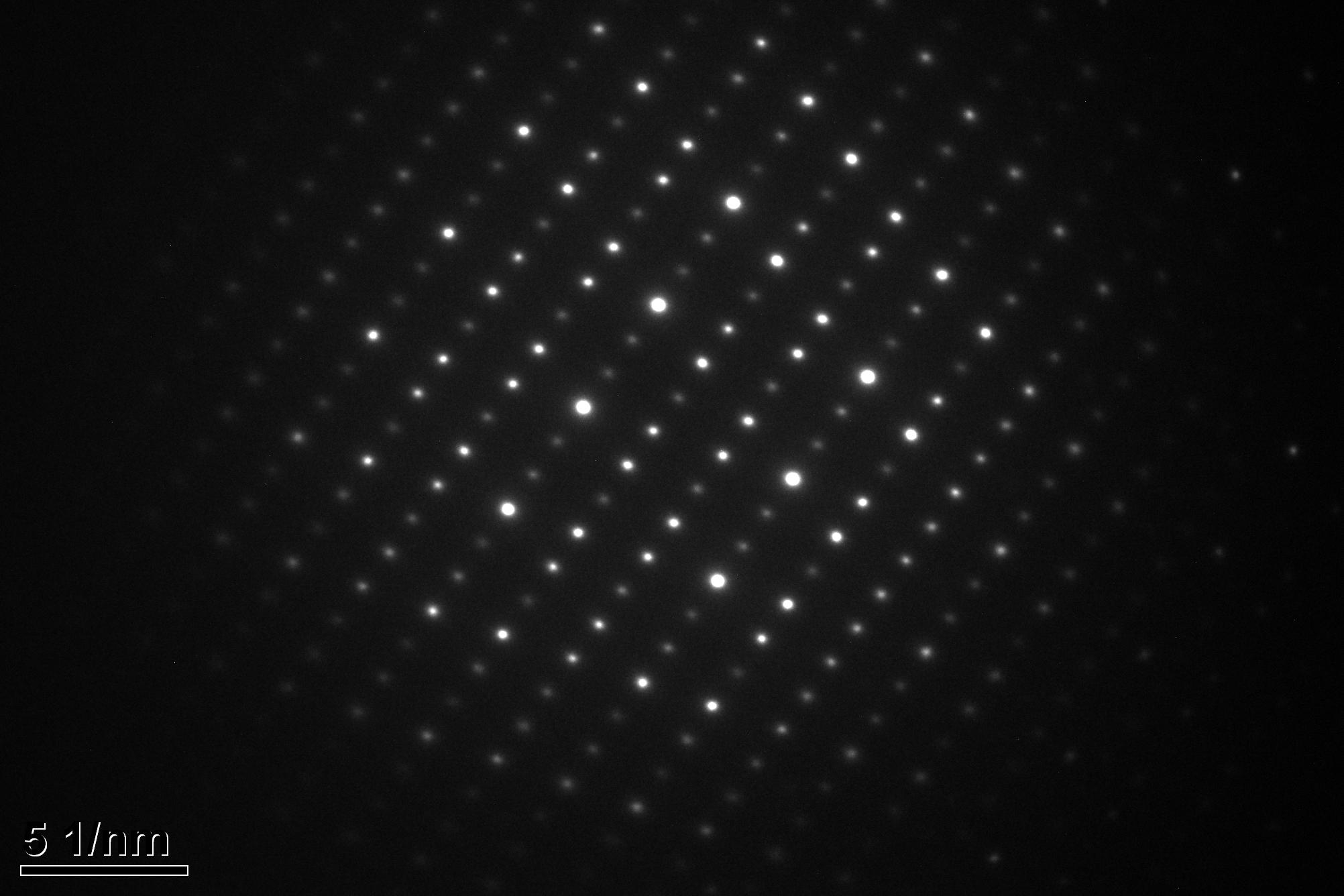

求助高手指教：下图中电子衍射花样标定？已知为两相，一相为体心立方结构，另一相为六方结构。
多谢指教！
回复此楼

» 收录本帖的淘帖专辑推荐

表征与测试分析 TEM表征手段

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-10 19:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

weathers

银虫 (小有名气)
很漂亮，第一次看tem图，涨见识哦，谢谢lz，顶。
赞一下(1人) 回复此楼
2楼2012-02-10 20:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Feiyuzh

木虫 (小有名气)
引用回帖:
6楼: Originally posted by huangbx3 at 2012-02-11 09:51:34:
不知六方是密排的还是简单的？

体心立方标定

非常感谢，非常感谢！
六方是密排六方结构，望指教！
赞一下(1人) 回复此楼
7楼2012-02-11 09:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)

【答案】应助回帖

engle028(金币+1): 感谢参与 2012-02-11 11:34:47
Feiyuzh(金币+5): ★★★很有帮助 2012-02-11 12:37:42

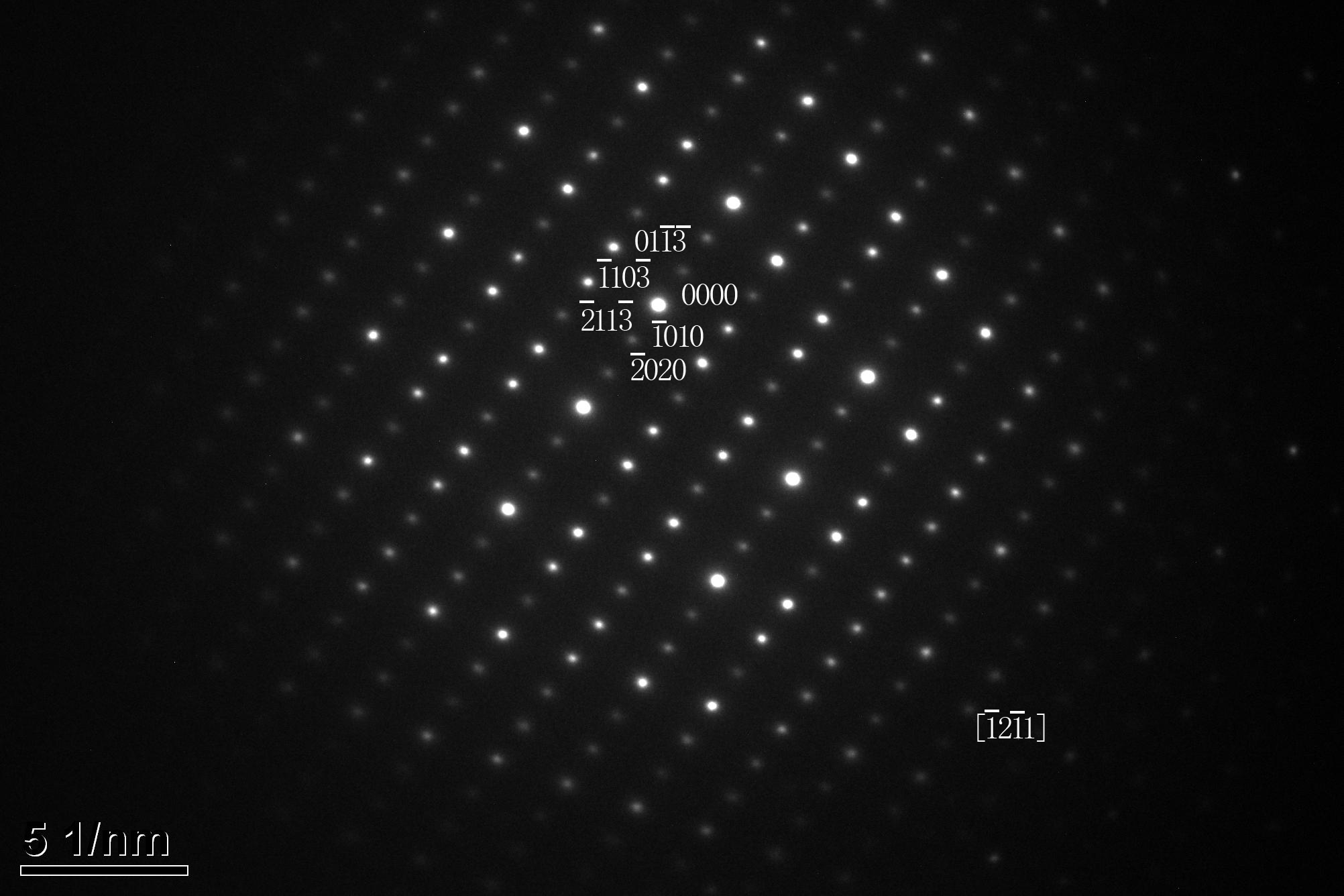

六方相标定比较复杂，又不知c、a值。现根据消光条件和斑点强弱情况进行分析。可能情况如图所示，仅供参考，不敢保证准确。大体上是符合的。
其中-211-3斑点消光，-1010和-2020斑点按照衍射强度计算属于弱斑点。

密排六方标定
赞一下(1人) 回复此楼
Lovethepeopleyoumet
8楼2012-02-11 11:20:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
engle028(金币+1): 感谢交流 2012-02-11 16:57:26
衍射斑点标定需要熟悉晶体x射线衍射，晶体晶面间距计算公式，晶体衍射的消光条件及衍射强度计算公式。建议你看一下参考书。
分析电子显微学导论，戎咏华
金属x射线学，范雄
材料现代分析方法，左演声
赞一下(1人) 回复此楼
Lovethepeopleyoumet
10楼2012-02-11 16:09:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Feiyuzh

木虫 (小有名气)
引用回帖:
17楼: Originally posted by 379357471 at 2012-02-16 08:52:49:
这是谁跟你照的极品衍射
为什么不把晶带轴转正呢？
这样看多难看，好好的一套衍射花样，被他转成这种形状
哎！！这才是技术

哦，照的时候我也不太懂，就全听凭老师的了。现在已经这样了，没有办法了，关键是斑点的标定，有点愁啊！
赞一下(1人) 回复此楼
18楼2012-02-16 09:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
zhyq8767(金币+1): 感谢交流 2012-02-18 11:45:46
按照你所提供的Zr数据，我计算了最近两个斑点的晶面间距，米勒指数对应的是100和101斑点，但是通过晶面夹角的计算公式，夹角度数为28度左右，而图中量取的角度为55度左右，所以不应该是这个相。
另外，你最初提供的衍射图谱，我猜测可能是有序相的衍射，而不是两个相的衍射斑点。
希望你核对一下，也请熟悉衍射斑点标定的高手指点一下。
赞一下(1人) 回复此楼
Lovethepeopleyoumet
20楼2012-02-18 11:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

manutdr08

新虫 (初入文坛)
替楼主顶一下，同求解答
回复此楼
3楼2012-02-10 23:35:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiang733

新虫 (初入文坛)
★
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-03-17 10:03:59
如果没猜错，你做的应该是beta Ti合金与析出alfa 相
赞一下 回复此楼
4楼2012-02-11 09:22:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢应助 2012-02-11 10:51:26

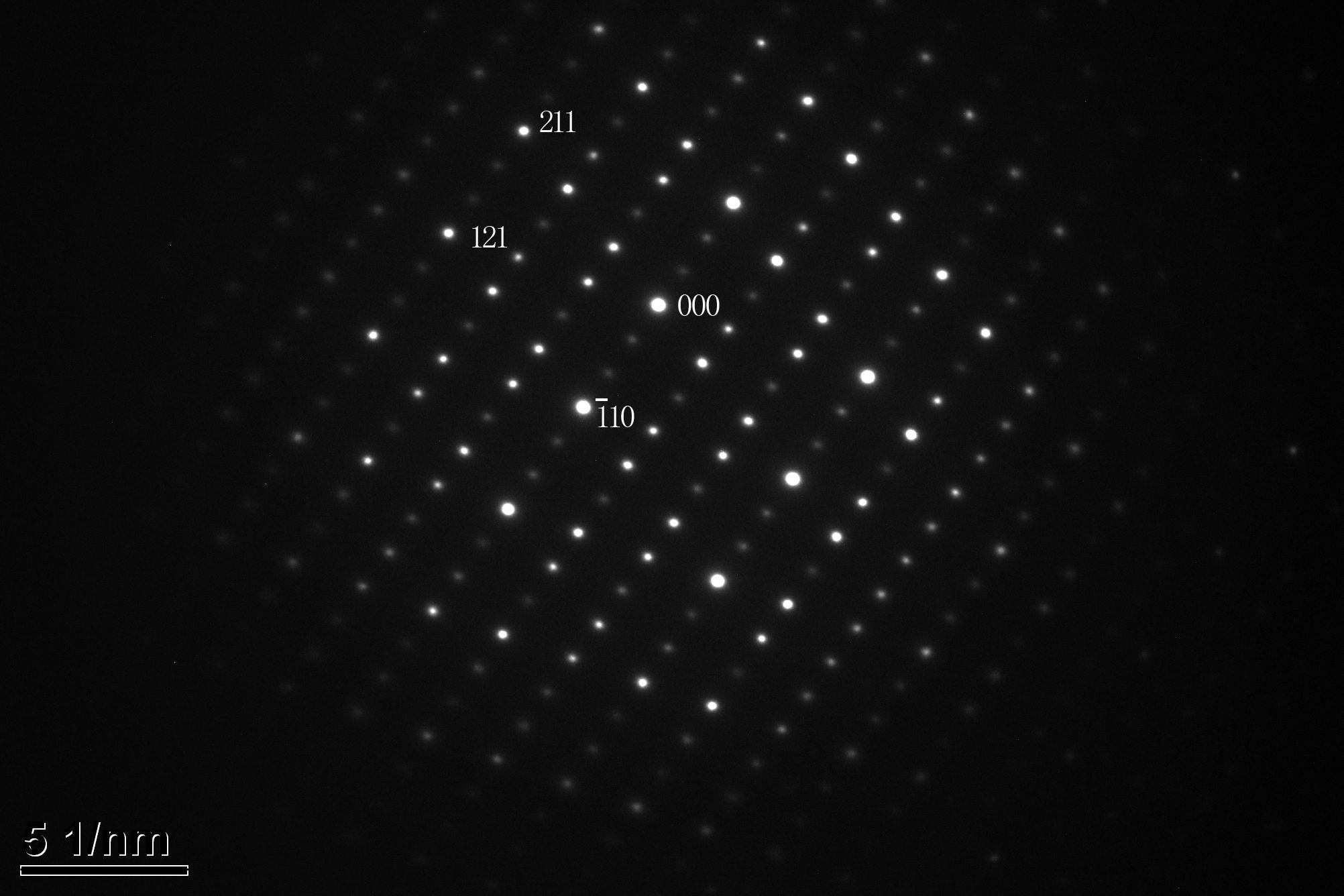

体心立方相的标定好了，晶带轴为-1-13. 衍射斑点为-110， 211,121
赞一下 回复此楼
Lovethepeopleyoumet
5楼2012-02-11 09:47:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)

【答案】应助回帖

不知六方是密排的还是简单的？

体心立方标定
赞一下 回复此楼
Lovethepeopleyoumet
6楼2012-02-11 09:51:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Feiyuzh

木虫 (小有名气)
引用回帖:
8楼: Originally posted by huangbx3 at 2012-02-11 11:20:05:
六方相标定比较复杂，又不知c、a值。现根据消光条件和斑点强弱情况进行分析。可能情况如图所示，仅供参考，不敢保证准确。大体上是符合的。
其中-211-3斑点消光，-1010和-2020斑点按照衍射强度计算属于弱斑点。
...

十分感谢您的帮助。请教一下，标定的方法和步骤，授人以渔，非常感谢！
赞一下 回复此楼
9楼2012-02-11 12:40:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
