[求助] TEM电子衍射图中晶面的标定 已有1人参与

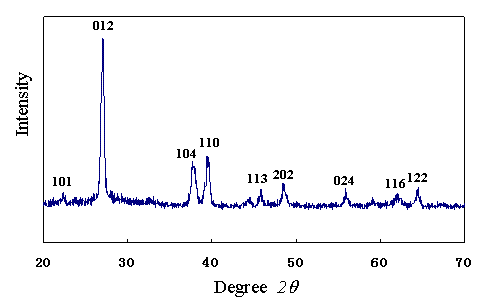

下面是纳米铋的表征图，XRD显示为rhombohedral结构，高分辨率TEM发现0.24纳米对应XRD图中的012晶面，0.12纳米对应110晶面，但选取衍射上的衍射点不会标定，求大牛指点迷津。







回复此楼

» 收录本帖的淘帖专辑推荐

纳米材料的分析表征 一品堂 - 材料表征

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-17 19:43:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

temedx

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
kunpeng1782: 专家考核, 谢谢您的指导 2013-05-18 18:15:18
衍射图的质量远看还行,但细看就觉得衍射点不是很好对,不止一个晶粒么?
另外:HRTEM上显示纳米晶的颗粒在5 nm左右, 但XRD的峰并没有明显的宽化,而且SAED也显示选区内晶粒的结晶度应该很高, 有些奇怪, 请确认数据.
赞一下(1人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
2楼2013-05-17 20:24:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

冰美人

铁杆木虫 (职业作家)
引用回帖:
2楼: Originally posted by temedx at 2013-05-17 20:24:28
衍射图的质量远看还行,但细看就觉得衍射点不是很好对,不止一个晶粒么?
另外:HRTEM上显示纳米晶的颗粒在5 nm左右, 但XRD的峰并没有明显的宽化,而且SAED也显示选区内晶粒的结晶度应该很高, 有些奇怪, 请确认数据.

我的XRD衍射峰强度的确不低，最强峰能到3500，但TEM的确只看到小晶体。衍射图是单晶的，还是多晶的？
赞一下 回复此楼
3楼2013-05-17 20:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 冰美人 at 2013-05-17 20:37:25
我的XRD衍射峰强度的确不低，最强峰能到3500，但TEM的确只看到小晶体。衍射图是单晶的，还是多晶的？...

不看选区位置的照片和高分辨，直接看SAED只能说结晶度蛮好的，无法判断单晶和多晶。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
4楼2013-05-18 11:09:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰美人

铁杆木虫 (职业作家)
引用回帖:
4楼: Originally posted by temedx at 2013-05-18 11:09:50
不看选区位置的照片和高分辨，直接看SAED只能说结晶度蛮好的，无法判断单晶和多晶。...

能否对衍射斑点进行标定？
赞一下 回复此楼
5楼2013-05-18 17:43:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 冰美人 at 2013-05-18 17:43:43
能否对衍射斑点进行标定？...

衍射点的周期性不是很清晰，暂时无法标定？为什么你的图片像素点这么低呢？不是你的原版照片？
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2013-05-18 21:17:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

崔琳cll

木虫 (著名写手)
请问纳米铋是怎么合成的？有没有相关的文献？能不能发给我看看，
赞一下 回复此楼
7楼2013-09-09 16:56:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰美人

铁杆木虫 (职业作家)
引用回帖:
7楼: Originally posted by 崔琳cll at 2013-09-09 16:56:08
请问纳米铋是怎么合成的？有没有相关的文献？能不能发给我看看，

没有，我是和碳纳米管一步法合成的。
赞一下 回复此楼
8楼2013-09-10 08:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cexiang2013

新虫 (小有名气)
supernatural: 编辑内容 2013-12-15 12:28
supernatural: 本版不允许留下联系方式，如需联系，请站内联系，已编辑 2013-12-15 12:29:28
引用回帖:
2楼: Originally posted by temedx at 2013-05-17 20:24:28
衍射图的质量远看还行,但细看就觉得衍射点不是很好对,不止一个晶粒么?
另外:HRTEM上显示纳米晶的颗粒在5 nm左右, 但XRD的峰并没有明显的宽化,而且SAED也显示选区内晶粒的结晶度应该很高, 有些奇怪, 请确认数据.

你好啊，TEM 大神，我有一些图片也不会分析，想和你讨论一下，谢谢啊。

[ Last edited by supernatural on 2013-12-15 at 12:28 ]
赞一下 回复此楼
9楼2013-12-14 20:28:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

284926268

木虫 (小有名气)

小调斯
弄你的HRTEM中，只看到三部分团簇结晶，其他地方看到的是非晶状态啊！我这么看不知道对不对！！
赞一下 回复此楼
湖泊
10楼2014-02-23 08:54:09
