[交流] 透射电镜TEM的衍射斑点

对于面心立方材料（TiC），大家认为[-2  1  12]入射能够产生对应于[0 0 1]入射方向的衍射斑点吗（如（0 2 0）这个衍射斑点）？

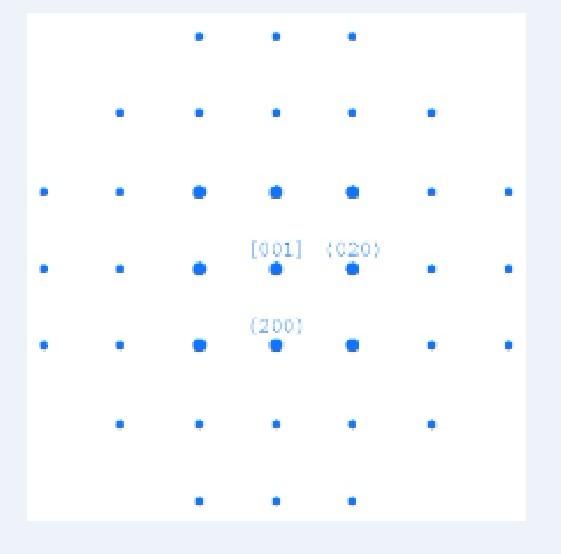

注：附图1是按照[0 0 1]入射方向“模拟”得到的衍射斑点；

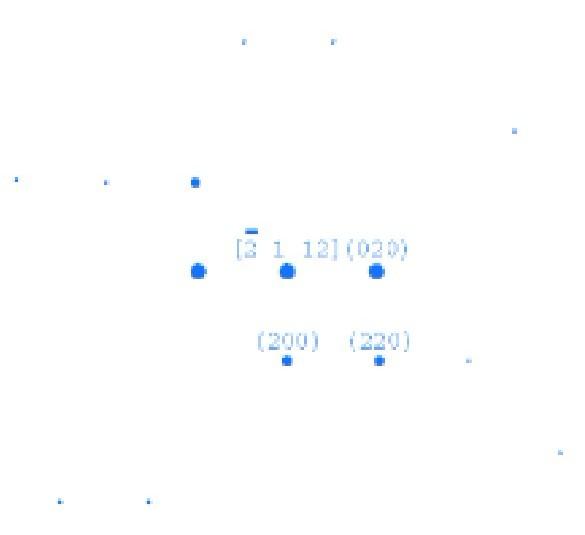

附图2是依照[-2  1  12]入射方向“模拟”得到的衍射斑点；
小虫不知道这个模拟是怎么得来的，有大神能够帮我计算模拟一把么？这个面心立方晶格常数大约是4.327 A。

图1



图2
回复此楼

» 收录本帖的淘帖专辑推荐

表征与测试分析 电镜表征 电镜资料 材料基础理论与进展
材料分析方法

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-04-02 09:30:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sxzh1989

新虫 (小有名气)
引用回帖:
9楼: Originally posted by xiandan at 2012-04-02 17:50:30:
哪个是晶轴？

谢谢你的关注，你所问的我在帖子里面都写出来了，这是模拟的结果，你认为对吗？该怎么模拟才能得到这个结果？
赞一下(1人) 回复此楼
10楼2012-04-02 18:25:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

毛猴

铁杆木虫 (知名作家)
★ ★
sxzh1989(金币+1): 谢谢参与
engle028: 金币+1, 感谢交流 2012-04-02 10:11:09
见过用Matlab模拟衍射斑点的程序，基本思路如下：
建立四个矩阵：
A矩阵：在(-n –n –n) ~ (n n n)之间产生一个2n+1行3列的表示晶面指数的矩阵；
B矩阵：利用晶带定律hu+kv+lw=0和消光条件对A进行约束，去除不满足晶带定律和系统消光的指数，产生新的矩阵；
C矩阵：求出各个晶面指数对应的晶面间距d，构成一个新的矩阵C；
D矩阵：将矩阵B和矩阵C合并成一个四列的矩阵[di,hi,ki,li]，并按第一列降序排列的新矩阵D；
绘制图形：将这些晶面指数对应的衍射斑点绘制出来。
赞一下 回复此楼
2楼2012-04-02 10:02:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
★ ★
sxzh1989(金币+1): 谢谢参与
engle028: 金币+1, 感谢交流 2012-04-02 10:38:38
依据晶带定律，hu ＋ kv ＋ lw＝0 ，你所说的[-2  1  12]入射方向不应该出现（020）斑点的。
赞一下 回复此楼
3楼2012-04-02 10:37:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxzh1989

新虫 (小有名气)
引用回帖:
3楼: Originally posted by huangbx3 at 2012-04-02 10:37:02:
依据晶带定律，hu ＋ kv ＋ lw＝0 ，你所说的入射方向不应该出现（020）斑点的。

谢谢你的回复，按照晶带定律，确实不应该出现。这是日本东北大学一个老教授给我的回复，他认为能够出现，不知道为什么……欢迎讨论
赞一下 回复此楼
4楼2012-04-02 13:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxzh1989

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 毛猴 at 2012-04-02 10:02:57:
见过用Matlab模拟衍射斑点的程序，基本思路如下：
建立四个矩阵：
A矩阵：在(-n –n –n) ~ (n n n)之间产生一个2n+1行3列的表示晶面指数的矩阵；
B矩阵：利用晶带定律hu+kv+lw=0和消光条件对A进行约束，去除不 ...

谢谢你的回复，大致你的思路应该是“至少要满足消光规律”，但图2这种分析的话不会产生衍射斑点……日本那个教授的意思是“尽管不满足消光规律，衍射依然能够存在”
赞一下 回复此楼
5楼2012-04-02 13:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxzh1989

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 毛猴 at 2012-04-02 10:02:57:
见过用Matlab模拟衍射斑点的程序，基本思路如下：
建立四个矩阵：
A矩阵：在(-n –n –n) ~ (n n n)之间产生一个2n+1行3列的表示晶面指数的矩阵；
B矩阵：利用晶带定律hu+kv+lw=0和消光条件对A进行约束，去除不 ...

还有，不知你发现了没有，图2中的衍射斑点和1相比有些斑点没有出现
赞一下 回复此楼
6楼2012-04-02 13:07:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛猴

铁杆木虫 (知名作家)
引用回帖:
6楼: Originally posted by sxzh1989 at 2012-04-02 13:07:30:
还有，不知你发现了没有，图2中的衍射斑点和1相比有些斑点没有出现

怎么还有个[-2 1 12]的斑点呢？
赞一下 回复此楼
7楼2012-04-02 13:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxzh1989

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 毛猴 at 2012-04-02 13:12:47:
怎么还有个的斑点呢？

那个不是斑点，意思是电子入射方向
赞一下 回复此楼
8楼2012-04-02 13:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiandan

至尊木虫 (职业作家)
★
sxzh1989(金币+1): 谢谢参与
哪个是晶轴？
回复此楼
9楼2012-04-02 17:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱科学tansuo

金虫 (正式写手)
★ ★
sxzh1989(金币+1): 谢谢参与
zhyq8767: 金币+1, 感谢解答 2012-04-03 23:23:28
对此，可以考虑以下几点：1，hu+kv+lw=0只是狭义晶带定律，其中[uvw]为晶带轴取向，可看做做在tem中采取的入射束方向，hu+kv+lw=N只是广义晶带定律.2.可能发生二次衍射。
赞一下 回复此楼
11楼2012-04-03 23:22:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxzh1989

新虫 (小有名气)
引用回帖:
11楼: Originally posted by 爱科学tansuo at 2012-04-03 23:22:32:
对此，可以考虑以下几点：1，hu+kv+lw=0只是狭义晶带定律，其中为晶带轴取向，可看做做在tem中采取的入射束方向，hu+kv+lw=N只是广义晶带定律.2.可能发生二次衍射。

你从哪里得到的广义和狭义之说？考虑二次衍射的话不一般都是有那些卫星斑嘛……
赞一下 回复此楼
12楼2012-04-04 02:18:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
