小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » tem衍射花样怎么用phtotshop或者其他工具把点和点之间关系的拓下来(见图片)
61/1返回列表
查看: 1835  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

elyn77

铜虫 (初入文坛)

[交流] tem衍射花样怎么用phtotshop或者其他工具把点和点之间关系的拓下来(见图片)

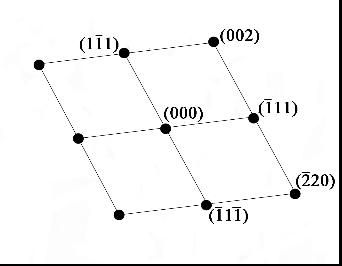

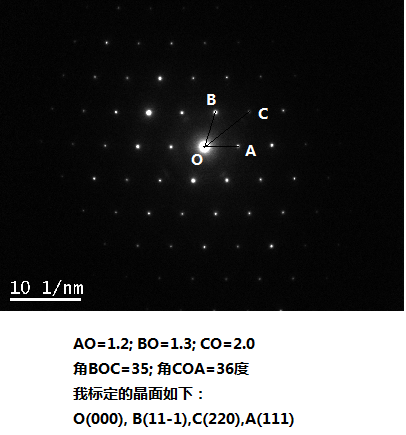

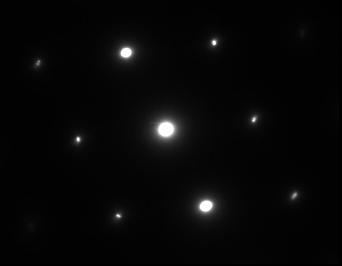

第一次做tem衍射花样的标定,不知道怎么把原始图做成点阵图,请问各位做过tem标定的大虾,你们以前是怎么做的?
回复此楼

» 猜你喜欢
1楼 2011-05-04 09:43:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛猴

铁杆木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by elyn77 at 2011-05-04 09:43:07:
第一次做tem衍射花样的标定,不知道怎么把原始图做成点阵图,请问各位做过tem标定的大虾,你们以前是怎么做的?




[e ...

我也是个新手，上次问过博后师兄，他说把距离和角度测量出来之后，用PS或AutoCAD画，没有专门的软件做这类事。
赞一下(1人) 回复此楼
2楼2011-05-04 10:12:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li1cai2fu3

至尊木虫 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
elyn77(金币+2): 还有请问相机常数在不知道的电压的情况下能求得到吗? 2011-05-20 21:20:55
只要表达清楚就可以了，当然还要考虑到美观程度（和个人的审美有关）
有两种方法，都可以在文献中找到
1 可以画箭头指出衍射点，然后标出其指数
2 可以画平行四边形，然后再顶点处标出其指数

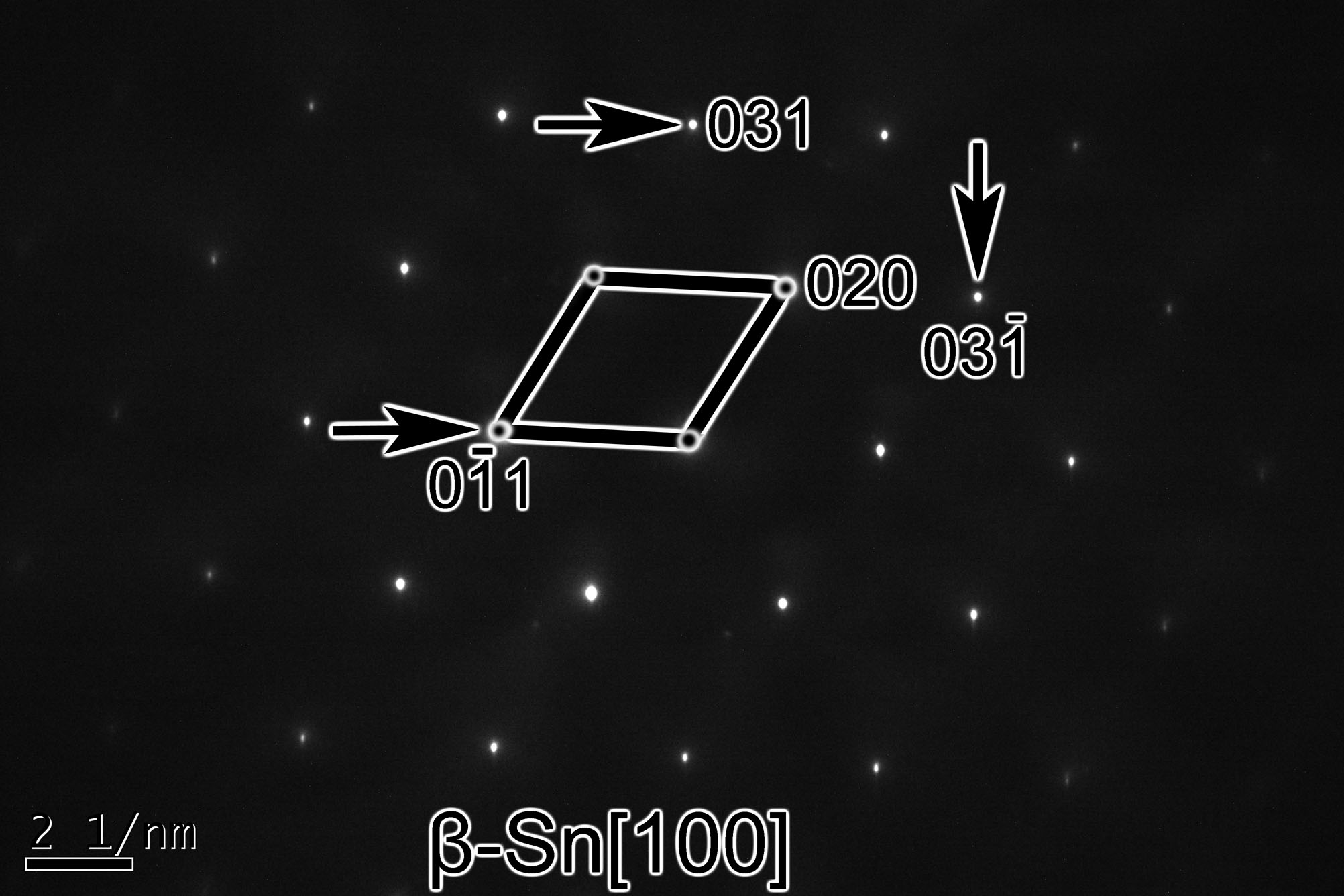

以下是我标定过的的一张衍射谱供你参考
赞一下(1人) 回复此楼
3楼2011-05-20 08:39:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cutebutt

铜虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
我也在学做标定， 搞得一头雾水，恳请会做的大虾们给个实例~
赞一下(1人) 回复此楼
4楼2011-05-20 09:07:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li1cai2fu3

至尊木虫 (知名作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jic8417(金币+1): 谢谢应助 。 2011-05-20 22:22:46
Rd=Lλ
R：倒易矢量的长度
d：矢量R对应的晶面的面间距
L：相机常数，是照相时的一个参数，相当于衍射模式下衍射斑的放大倍数
λ：电子波长200KV是λ=0.002508nm
L和λ没有关系的
如果底片有标尺的话就表示Lλ就是已知的了单位是1/nm,可以通过根性貌相相同的方法量得R的长度，从而可以求出面间距
赞一下(2人) 回复此楼
5楼2011-05-20 22:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangchang168

银虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
CorelDRAW就很好用，可以测量距离、角度、画线什么的，很方便，我们这里的学生都用这个标衍射斑，直接就出图了。
赞一下(1人) 回复此楼
6楼2011-05-21 11:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
