[求助] TEM图片及电子衍射图谱分析

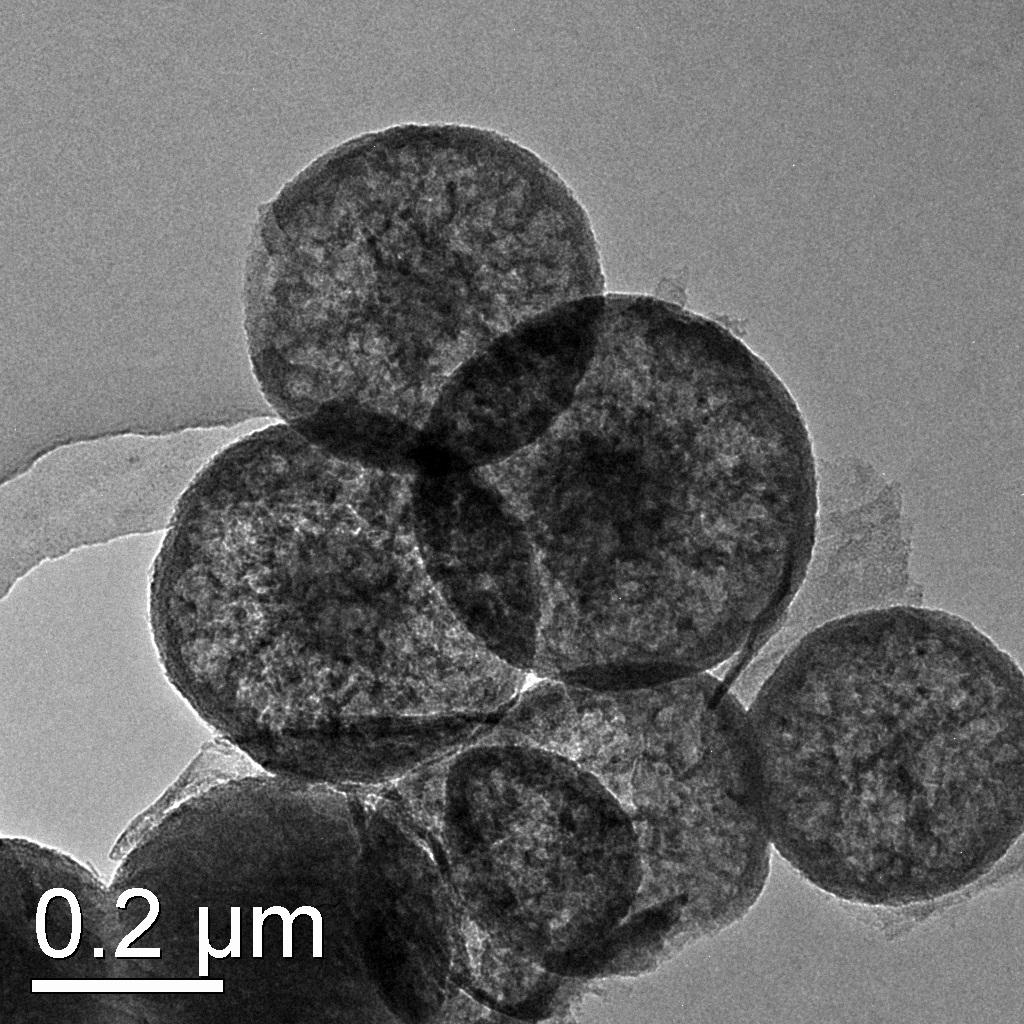

废话我就不多说了，直接上图。我做的是分子筛的投射电镜，

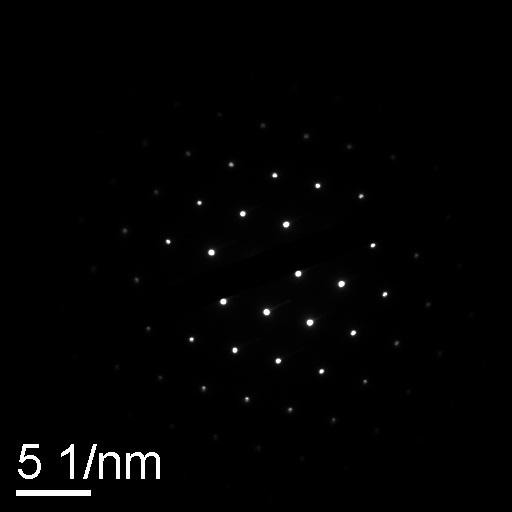

TEM测试时有张电子衍射图，不过我是第一次接触电子衍射图，不知道这图有啥说法没？
1、电子衍射图排列均匀，呈点状结构说明是单晶吗？
2、图中的亮点是代表晶面的吧？但是每四个亮点排列成四方形，而中间的六个点又呈六边形，如果在六边形的正中心加上一个点就是四个四方形了，这有什么说法没啊？
请各位大神赐教啊！！！







[ 来自科研家族 木虫催化 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
努力、坚持！！！
1楼 2012-11-30 10:43:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cel0303

铁杆木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
missu001: 金币+1, 感谢应助，欢迎常来 2012-11-30 16:52:33
选区电子衍射得对应选区来分析，从你TEM图上看是几个球混在一起，全部放一起应该不会产生下图的衍射
是否单晶要对着标准去看是否只有一套衍射点
赞一下 回复此楼
2楼2012-11-30 14:55:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★
pzypdl: 金币+2, 谢谢回帖交流！ 2012-12-08 12:05:08
1.是的，应该是单晶结构
2. 衍射要标定后即可使用，至于为什么有些点缺失要看具体结构，结构和消光有密不可分的联系。
个人好奇问一句：形貌中的球产生了这个衍射吗？
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
3楼2012-12-07 23:41:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主

【答案】应助回帖

★
missu001: 金币+1, 感谢应助~ 2012-12-08 13:32:18
应该是单晶,但由于这个是选区极小的点,也有可能位置不一样,会出现其它的,如果换了个地方也是这样的话,那就是单晶.而且它应该就是平行四边形的,中间的点被指针挡住了,至于楼上说的球,和这个应该没有关系的,SAED只是表征纳米级别的区域而已!
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
4楼2012-12-08 12:08:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by pzypdl at 2012-12-08 12:08:30
应该是单晶,但由于这个是选区极小的点,也有可能位置不一样,会出现其它的,如果换了个地方也是这样的话,那就是单晶.而且它应该就是平行四边形的,中间的点被指针挡住了,至于楼上说的球,和这个应该没有关系的,SAED只是表 ...

中间有指针吗？我没有看到，还请楼主确认。
SAED分析区域最小面积是100-150 nm为直径的圆，所以选择比较大的选区光阑，必然可以分析大区域的衍射。
对于球形，我只是好奇，是不是单晶组装成了球，同时还保持了单晶的结构，类似一种meso-crystal的形式。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
5楼2012-12-08 13:30:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★
月关: 金币+5, ★★★★★最佳答案 2012-12-08 15:46:25
cxqtitan: 金币+1, 谢谢回帖 2012-12-08 19:17:46
引用回帖:
5楼: Originally posted by temedx at 2012-12-08 13:30:59
中间有指针吗？我没有看到，还请楼主确认。
SAED分析区域最小面积是100-150 nm为直径的圆，所以选择比较大的选区光阑，必然可以分析大区域的衍射。
对于球形，我只是好奇，是不是单晶组装成了球，同时还保持了单 ...

都会有的,这个左下角到右上角20度左右,穿过中间的,有的指针是白的,有的指针是黑的,这是个黑的,宽度两点距离的一半,仔细看看,稍微换换角度就能看到.
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
6楼2012-12-08 15:05:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by pzypdl at 2012-12-08 15:05:36
都会有的,这个左下角到右上角20度左右,穿过中间的,有的指针是白的,有的指针是黑的,这是个黑的,宽度两点距离的一半,仔细看看,稍微换换角度就能看到....

下载图片调了一下gamma值，果然。不愧是版主，多谢指教了！
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
7楼2012-12-08 19:14:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
3楼: Originally posted by temedx at 2012-12-07 23:41:30
1.是的，应该是单晶结构
2. 衍射要标定后即可使用，至于为什么有些点缺失要看具体结构，结构和消光有密不可分的联系。
个人好奇问一句：形貌中的球产生了这个衍射吗？

请版主删除俺这个帖子吧，误人。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
8楼2012-12-08 19:16:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
引用回帖:
7楼: Originally posted by temedx at 2012-12-08 19:14:32
下载图片调了一下gamma值，果然。不愧是版主，多谢指教了！...

过讲过讲,相互学习
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
9楼2012-12-08 19:17:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
引用回帖:
8楼: Originally posted by temedx at 2012-12-08 19:16:30
请版主删除俺这个帖子吧，误人。...

也没有误人啊,你说的也都对,呵呵,欢迎常来催化版
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
10楼2012-12-08 19:20:40
