littlefishTT

禁虫 (正式写手)

本帖内容被屏蔽

» 收录本帖的淘帖专辑推荐

表征与测试分析 一品堂 - 材料表征

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   关注TA 给TA发消息 送TA红花 TA的回帖

littlefishTT

禁虫 (正式写手)

本帖内容被屏蔽

2楼2011-11-18 11:15:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

yitianhang

金虫 (小有名气)

风雨兼程

【答案】应助回帖

★
Missile521(金币+1): 鼓励回帖交流· 2011-11-18 17:11:39
littlefishTT(金币+5): 谢谢了 2011-11-19 11:07:39
abooo: 回帖置顶 很详细,大家学习! 2011-11-21 10:43:06
首先,你要结合XRD的结果!衍射斑点是倒易空间的图像,每一个衍射斑点代表一组晶面,衍射斑点到中心亮点的距离就是晶面间距的倒数,结合XRD中的晶面间距,可以大致判断这个衍射斑点对应的晶面指数。一般需要两组晶面指数才能判断出晶带轴。

如果说你这个是单晶的话,有可能晶带轴不正,所以其他晶带轴上的衍射斑点也在上面

圆圈应该是碳膜。非晶的衍射是一个圆,你可以看看《近代材料检测方法》、《材料微观结构的电子显微分析》
希望对你有帮助
既然选择了奋斗,那就注定风雨兼程
3楼2011-11-18 17:00:58
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

littlefishTT

禁虫 (正式写手)

本帖内容被屏蔽

4楼2011-11-21 09:18:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)

【答案】应助回帖

尝试了N多BaTi4O9的电子衍射方向,这种两套衍射峰的真找不到,可能是两个相的电子衍射吧~
由于比较暗的不是非常明显,不过从仅有的几个比较亮的来看,比较像[3 1 2]之类的方向。

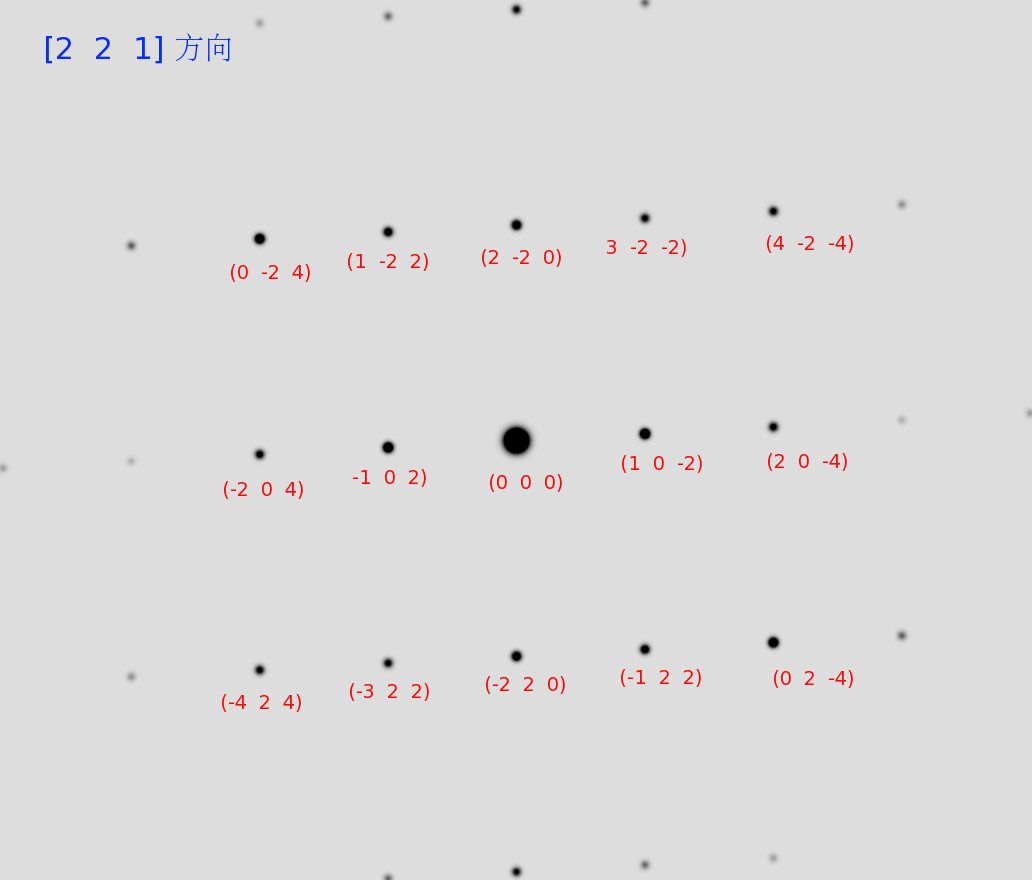

而比较明亮的点,看起来比较符合[2 2 1]方向的衍射图谱:

当然,不敢说一定对的了~从拿到TEM的使用资格到现在一年半了,还没使用过呢……
思想重于技巧,内涵重于表象
5楼2011-11-21 17:34:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

天晴8986

新虫 (小有名气)

引用回帖:
5楼: Originally posted by souledge at 2011-11-21 17:34:49:
尝试了N多BaTi4O9的电子衍射方向,这种两套衍射峰的真找不到,可能是两个相的电子衍射吧~
由于比较暗的不是非常明显,不过从仅有的几个比较亮的来看,比较像[3 1 2]之类的方向。
而比较明亮的点,看起来比较符 ...

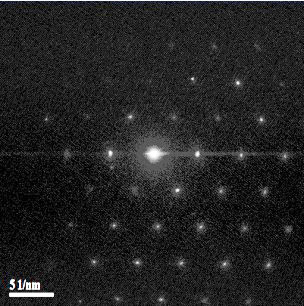

你好,我刚接触晶面分析,对这不了解,看了文献,也没标出来,特来求助,我分两种请款对我 的分析,θ=60  R2:R1=        1.064    R3:R1=1.063
          θ=90   R2:R1=        1.655   R3:R1=1.986 可是在表格里我找不到很接近的,所以不确定,敢问大侠能否赐教一下是不是我方法有问题,还是缺少数据,这是在网上查的,求赐教,

衍射光斑

6楼2011-12-27 19:18:10
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lethe120

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
这个电子衍射图,拍的不行,光圈没有调好!
7楼2012-02-19 15:58:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

totobie

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
首先我觉得你这个只是高分辨的FFT吧,
那个圆圈显示的应该是非晶的特征,

你这个晶体看起来有重叠,产生了莫尔条纹,主斑点之外的衍射点看起来对应的是这个特征,,
8楼2012-04-15 19:58:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与,应助指数 +1
方向不太正啊 看不出是正交晶系呀
不会是样品弄错了吧
有标尺吗 可以辅助判断的
sunyu730_emuch@126.com
9楼2012-04-15 20:44:45
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xiuniliu1

金虫 (小有名气)

【答案】应助回帖

少年,你这不是fft图么,还有问题急需追问
10楼2012-10-27 17:22:05
