[交流] 【求助】麻烦高手帮我分析一种高分辨TEM图

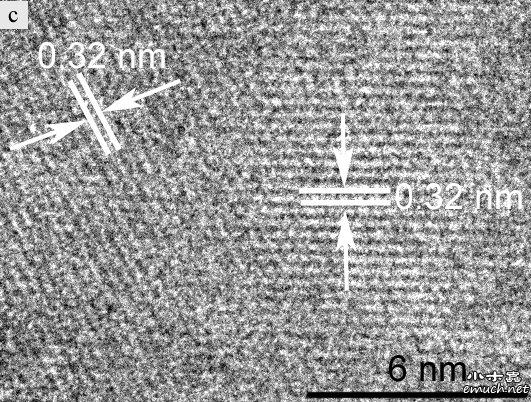

本人做的是硫化铜纳米材料，用直尺量的两条晶面的晶面间距都是0.32 nm，对应的XRD标准卡片应该是101晶面，但算起夹角的时候感觉不对，按理说同一晶面夹角应该是零啊   不知道怎么分析，如何确定其生长方向。望高人赐教！



[ Last edited by wuyao118 on 2011-1-19 at 20:57 ]
回复此楼

» 收录本帖的淘帖专辑推荐

暂时

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-19 16:16:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sciencemaji

至尊木虫 (文坛精英)
★
wuyao118(金币+1):谢谢参与
你得知道这是什么晶系的物质，先做个xrd，再用d值公式代就得出晶面指数了
赞一下(1人) 回复此楼
2楼2011-01-19 16:20:12
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xjajx

至尊木虫 (著名写手)
★
wuyao118(金币+1):谢谢参与
引用回帖:
Originally posted by wuyao118 at 2011-01-19 16:16:13:
请教高手帮我分析一个HRTEM图，不胜感谢

一般做高分辨之前如果是已经知道的结构的花，一般都需要知道你想要什么样的晶格条纹，再就是，你不要只单纯的做这个，你做个傅立叶转换，看看衍射斑点，这样两个结各起来做，不是说有晶格条纹就是你想要的东西，有时候需要调晶带轴或者找不同区域的材料
赞一下(1人) 回复此楼
3楼2011-01-19 17:07:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xjajx

至尊木虫 (著名写手)
对了，楼主，我看你两个帖子一样的，另一个帖子我帮你删掉了啊
赞一下 回复此楼
4楼2011-01-19 17:09:06
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)
★
wuyao118(金币+1):谢谢参与
先对XRD，然后比对标准卡片的d值
赞一下(1人) 回复此楼
5楼2011-01-19 18:08:41
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

nanotricks

新虫 (正式写手)
★
wuyao118(金币+1):谢谢参与
现在都什么年代了，还用尺子来量高分辨的晶面间距，没有专门的TEM图片处理软件，还没有photoshop吗？
赞一下(3人) 回复此楼
6楼2011-01-19 19:50:15
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

chuyunfei

至尊木虫 (职业作家)
★
wuyao118(金币+1):谢谢参与
引用回帖:
Originally posted by nanotricks at 2011-01-19 19:50:15:
现在都什么年代了，还用尺子来量高分辨的晶面间距，没有专门的TEM图片处理软件，还没有photoshop吗？

恩，用尺子是落伍了
赞一下(1人) 回复此楼
7楼2011-01-19 20:12:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

bear2002_0

至尊木虫 (文坛精英)
★
wuyao118(金币+1):谢谢参与

可以看看FFT图么
赞一下(1人) 回复此楼
8楼2011-01-19 20:33:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)

呵呵

引用回帖:
Originally posted by nanotricks at 2011-01-19 19:50:15:
现在都什么年代了，还用尺子来量高分辨的晶面间距，没有专门的TEM图片处理软件，还没有photoshop吗？

photoshop怎么量啊！还望指教
赞一下 回复此楼
12楼2011-01-19 20:52:03
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
wuyao118(金币+1):谢谢参与
六方晶系的？不是你已经在某网站问过并有人解答了吗？
赞一下(1人) 回复此楼
13楼2011-01-19 21:17:11
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)

呵呵

引用回帖:
Originally posted by temedx at 2011-01-19 21:17:11:
六方晶系的？不是你已经在某网站问过并有人解答了吗？

好像不对啊！所以在此求助！
赞一下 回复此楼
14楼2011-01-19 21:37:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★ ★
xjajx(金币+2): 鼓励交流 2011-01-20 19:08:09
你去找一张[001]六方晶系的电子衍射标准图就明白了。至于两个101晶面，其实是101晶面族里面的两个等同晶面，夹角可以是60度，120度，180度，0度等。
赞一下(1人) 回复此楼
16楼2011-01-19 22:38:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhangzhiweia

铁杆木虫 (职业作家)
★
wuyao118(金币+1):谢谢参与
gaten
回复此楼
17楼2011-01-19 22:47:44
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

MissE

铁虫 (初入文坛)
★ ★
wuyao118(金币+1):谢谢参与
xjajx(金币+1): 鼓励交流 2011-01-20 19:08:34
引用回帖:
Originally posted by wuyao118 at 2011-01-19 16:16:13:
本人做的是硫化铜纳米材料，用直尺量的两条晶面的晶面间距都是0.32 nm，对应的XRD标准卡片应该是101晶面，但算起夹角的时候感觉不对，按理说同一晶面夹角应该是零啊   不知道怎么分析，如何确定其生长方向。望高人 ...

Hexgonal stucture. One (10-10), the other (01-10). Angle 120.
赞一下(2人) 回复此楼
18楼2011-01-20 00:12:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
WOW，MissE好久没出马了.....
赞一下 回复此楼
19楼2011-01-20 08:13:21
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

tntgascan

金虫 (小有名气)
★
wuyao118(金币+1):谢谢参与
??
回复此楼
20楼2011-01-20 08:56:17
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

soarfalcon8808

铁杆木虫 (职业作家)
★
wuyao118(金币+1):谢谢参与
帮你顶一下
回复此楼
22楼2011-01-20 09:08:43
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

汉王重出江湖

木虫 (著名写手)
★
wuyao118(金币+1):谢谢参与
多晶也有可能，或者孪晶呢
赞一下(1人) 回复此楼
23楼2011-01-20 09:09:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pengyao627

捐助贵宾 (文坛精英)
★
wuyao118(金币+1):谢谢参与
fft是什么
回复此楼
24楼2011-01-20 09:14:43
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

bluesky56

新虫 (初入文坛)
★
wuyao118(金币+1):谢谢参与
隔行如隔山啊
回复此楼
26楼2011-01-20 09:59:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)
引用回帖:
Originally posted by MissE at 2011-01-20 00:12:19:

Hexgonal stucture. One (10-10), the other (01-10). Angle 120.

但(10-10), 与(01-10). 在标准卡片中都找不到啊。还望继续指教！谢谢
赞一下 回复此楼
27楼2011-01-20 11:04:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)
[quote]Originally posted by wuyao118 at 2011-01-20 11:04:46:

但(10-10), 与(01-10). 在标准卡片78-2121中都找不到啊。还望继续指教！谢谢
赞一下 回复此楼
28楼2011-01-20 11:05:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)
[quote]Originally posted by wuyao118 at 2011-01-20 11:04:46:

但(10-10), 与(01-10). 在标准卡片78-2121中都找不到啊。还望继续指教！谢谢
赞一下 回复此楼
29楼2011-01-20 11:06:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★ ★
wuyao118(金币+50): 太感谢啦 真的很谢谢！虽然还不是很懂，也也知道一点啦 呵呵 2011-01-20 16:57:28
xjajx(金币+2): 鼓励交流 2011-01-20 19:09:20
引用回帖:
Originally posted by wuyao118 at 2011-01-20 11:04:46:

但(10-10), 与(01-10). 在标准卡片中都找不到啊。还望继续指教！谢谢

这里涉及到一个概念：晶面和晶面族，XRD给出的是具有同样晶面间距d值的晶面族，也就是说虽然这两个面是不同的晶面，但指标等同（比如六方里面a＝b，那么10－10和01－10其实等同一个面）d值一样，归属于同一个族，对应的峰也只能是一个，那么就拿任意一个最简值来做为指标化即可，也就是（10－10）。
而TEM和SAED看到的是不同的晶面，因为这个是从立体角度直接投影得到的，不同的面之间有立体取向，自然也就分开了。

另外，你说PDF卡中没有这个晶面，其实还有一个概念，就是SAED标定六方晶系是四坐标系，而PDF卡用的是三坐标，也就是（100）或者（010），至于那个－1，则等于－（h+k），具体你需要看书来学习了。

电镜标定需要涉及的晶体学知识很多，但只要仔细看看相关书籍，结合实例，慢慢就能弄通，加油吧。
赞一下(1人) 回复此楼
31楼2011-01-20 13:19:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)
引用回帖:
Originally posted by temedx at 2011-01-20 13:19:51:

这里涉及到一个概念：晶面和晶面族，XRD给出的是具有同样晶面间距d值的晶面族，也就是说虽然这两个面是不同的晶面，但指标等同（比如六方里面a＝b，那么10－10和01－10其实等同一个面）d值一样，归属于同一个族 ...

还想请问一下，那夹角怎么算呢，就按100面与010面，d值一样吗？但这样算夹角不成90度啦？谢谢
赞一下 回复此楼
33楼2011-01-20 17:31:45
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
wuyao118(金币+10): 2011-01-20 21:31:48
xjajx(金币+1): 鼓励交流 2011-01-21 11:11:39
引用回帖:
Originally posted by wuyao118 at 2011-01-20 17:31:45:

还想请问一下，那夹角怎么算呢，就按100面与010面，d值一样吗？但这样算夹角不成90度啦？谢谢

夹角可以找书按夹角公式算，其实很简单。

至于六方的晶系（100）和（010）d值自然是一样的，因为a和b等同，而六方晶系的a和b夹角是120度，这个从结构上直接就可以看出来，当然你练练手计算一下更好。
赞一下(1人) 回复此楼
34楼2011-01-20 20:53:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuyao118

金虫 (小有名气)
引用回帖:
Originally posted by temedx at 2011-01-20 20:53:59:


夹角可以找书按夹角公式算，其实很简单。

至于六方的晶系（100）和（010）d值自然是一样的，因为a和b等同，而六方晶系的a和b夹角是120度，这个从结构上直接就可以看出来，当然你练练手计算一下更好。

但按夹角公式算得到夹角为90度啊，即cosθ=0啊。还请指教！谢谢
赞一下 回复此楼
35楼2011-01-20 21:43:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

matao011

木虫 (著名写手)
★
wuyao118(金币+1):谢谢参与
看不清纯
回复此楼
37楼2011-01-20 22:12:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wen5920708

木虫 (正式写手)
★
wuyao118(金币+1):谢谢参与
来学习。。。
回复此楼
38楼2011-01-20 22:31:22
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
Originally posted by wuyao118 at 2011-01-20 21:43:13:

但按夹角公式算得到夹角为90度啊，即cosθ=0啊。还请指教！谢谢

请问您是用哪个夹角公式计算的？
http://bbs.instrument.com.cn/shtml/20060629/470118/
这个帖子里面有一份资料，里面有详细的夹角计算公式。
赞一下 回复此楼
39楼2011-01-21 00:30:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jianhuajiang

银虫 (正式写手)
★
wuyao118(金币+1):谢谢参与
一起学习下
回复此楼
40楼2011-01-21 08:35:50
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

quantum2007

银虫 (正式写手)
★
wuyao118(金币+1):谢谢参与
可能不是单晶
回复此楼
42楼2011-01-23 23:42:18
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

mrzouhao

木虫之王 (文坛精英)
★
wuyao118(金币+1):谢谢参与
http://bbs.instrument.com.cn/shtml/20060629/470118/
赞一下(1人) 回复此楼
44楼2011-01-24 08:09:05
