小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 【讨论】关于将TEM高分辨图经傅里叶转换后的图
101/1返回列表
查看: 4151  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

nianiaa

新虫 (初入文坛)

[交流] 【讨论】关于将TEM高分辨图经傅里叶转换后的图 已有5人参与

请问大家那个TEM的高分辨图用DM软件，经过傅里叶转换后得到的类似于SAED图中，这两者有什么具体不同，有说经过转换的图没了相位信息，这里的相位信息指的是什么呢？跟结构因子有关么？
谢谢
回复此楼

» 收录本帖的淘帖专辑推荐

学术专业知识

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-03-04 20:13:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
xjajx(金币+1): 鼓励交流 2011-03-05 11:23:47
你基本不用考虑这个差异，而且恰好相反，FFT是包含了相位信息的，SAED反而没有。
赞一下(2人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
2楼2011-03-04 22:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nianiaa

新虫 (初入文坛)
引用回帖:
Originally posted by temedx at 2011-03-04 22:27:54:
你基本不用考虑这个差异，而且恰好相反，FFT是包含了相位信息的，SAED反而没有。

那么也可以用处理SAED图的相同数学方法计算FFT图，而获取结构信息吧？有什么要注意的么？
谢谢
赞一下 回复此楼
3楼2011-03-04 23:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zguan

木虫 (正式写手)
关注一下
回复此楼
4楼2011-03-05 03:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cool_sea
5楼2011-03-05 08:14:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
xjajx: 鼓励参与 2011-03-05 11:23:58
nuaajsh(金币+1): 鼓励交流 2011-03-09 09:38:34
引用回帖:
Originally posted by nianiaa at 2011-03-04 23:56:47:
那么也可以用处理SAED图的相同数学方法计算FFT图，而获取结构信息吧？有什么要注意的么？
谢谢

完全同样处理即可。
赞一下(2人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2011-03-05 09:56:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nianiaa

新虫 (初入文坛)
引用回帖:
Originally posted by temedx at 2011-03-05 09:56:14:
完全同样处理即可。

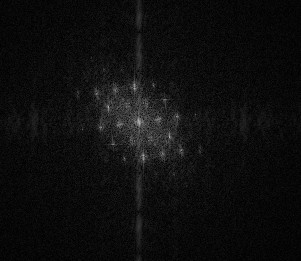

请问你还有没有用过IPP（image-pro Plus）这款软件来处理TEM高分辨衍衬图，因为这款软件带的统计功能比较喜欢，而我在用它做FFT转换时，感觉两者不同，特别是在用ipp做滤波时就不知道怎么接下去了，还请指教
赞一下 回复此楼
7楼2011-03-09 01:05:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nianiaa

新虫 (初入文坛)
★
nuaajsh(金币+1): 鼓励交流 2011-03-09 09:38:50
IPP那款在做FFT时可以通过调整所包含的信息，amplitude、phase、增益等，功能还是挺多的，得慢慢学啊~
赞一下(1人) 回复此楼
8楼2011-03-09 01:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
nuaajsh(金币+1): 鼓励交流 2011-03-09 09:38:59
你有这款软件真不错，不过我没用过，我只是用DigitalMicrograph，滤波我想原理都一样，找到相应的滤波函数把需要保留的信息留下来即可。
赞一下(2人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
9楼2011-03-09 08:41:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

licc010

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by nianiaa at 2011-03-09 01:05:28
请问你还有没有用过IPP（image-pro Plus）这款软件来处理TEM高分辨衍衬图，因为这款软件带的统计功能比较喜欢，而我在用它做FFT转换时，感觉两者不同，特别是在用ipp做滤波时就不知道怎么接下去了，还请指教


...

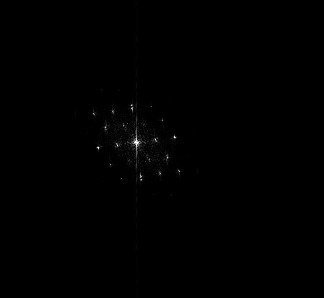

请问，你的第二个图怎么得到的，为什么那么清晰呢？
赞一下 回复此楼
10楼2014-04-14 16:49:47
