cenwanglai荣誉版主 (知名作家)
老和山猥琐派九段
|
[求助]
从一篇nature文章看明场TEM和选区电子衍射分析
|
|

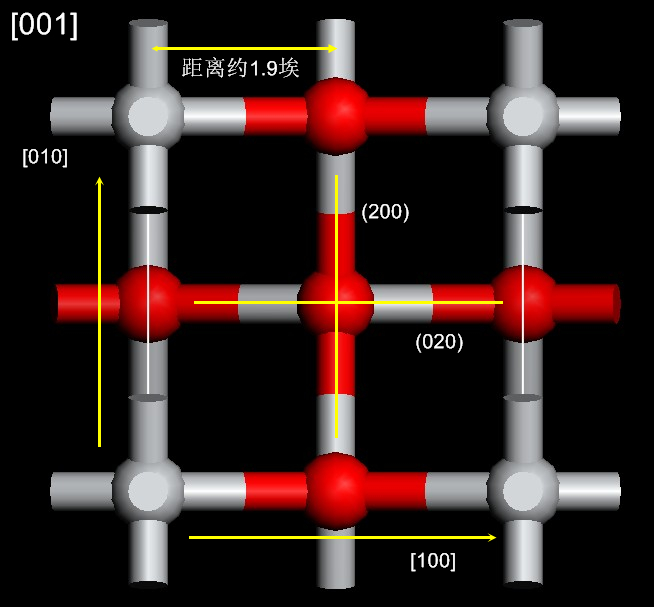

这是一篇08年的nature文章：Anatase TiO2 single crystals with a large percentage of reactive facests. 后面附件是原文和补充信息。 理论计算部分的讨论在计算模拟区：http://muchong.com/bbs/viewthread.php?tid=3469081 下面第一张图是文章中的图。请问b中选区电子衍射的图样为什么可以这样标注为020和200?其它点表示什么方向？如何看出每个点表示什么方向？规整晶格的图样是规则点阵结构，多晶乱堆颗粒是同心园？  下图是我做的TiO2 (001)面球棍模型。水平方向是[100]方向，竖直方向为[010] .中间两个中垂线对应(200)面和（020）面。  [ Last edited by cenwanglai on 2011-8-9 at 10:41 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 催化-电与光 | 学术专业知识 | 高分辨电镜 |
» 猜你喜欢
淮北师范大学 化学与化工科学学院 电催化课题组还有1名硕士研究生招生名额
已经有0人回复
-
英文期刊求助
已经有3人回复
-
专业论文润色/翻译怎么收费?
已经有255人回复
-
化学相关硕士研究生招收调剂-湖北师范大学 （快来捡漏，最新调剂信息，过国家线即可）
已经有1人回复
-
河南理工大学化学化工学院招收学硕调剂生
已经有0人回复
-
黑龙江科技大学化工 环境工程调剂
已经有22人回复
-
莆田学院环境与生物工程学院资源与环境专硕（环境工程方向） 开放调剂招生
已经有12人回复
-
浙江海洋大学石油化工与环境学院招收工科调剂生（学硕、专硕均可，线上面试）
已经有0人回复
-
浙江海洋大学石油化工学院接收工科调剂（学硕、专硕均可，近期线上面试）
已经有8人回复
-
浙江海洋大学石油与天然气工程专业接收工科调剂（13日早上截止，线上面试）
已经有0人回复
-
考研调剂～湖南工程学院材料与化工学院
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 急求TEM电子衍射斑点图片处理！~
已经有22人回复
- 如何判断此选区电子衍射图是多晶还是无定形的？
已经有7人回复
- 请教一个透射电镜选区衍射的问题
已经有8人回复
- 有关TEM的[111]带抽的选区电子衍射
已经有4人回复
- 求指导TEM拍摄的电子衍射图
已经有4人回复
- 关于晶内析出相的TEM选区电子衍射标定求助（重金答谢）
已经有6人回复
- 电子衍射和选区电子衍射是一个概念吗？
已经有12人回复
- 求助，TEM选区电子衍射分析
已经有5人回复
- TEM电子衍射图中晶面的标定
已经有11人回复
- 请教选区电子衍射斑点解释：四点、六点
已经有10人回复
- 选区电子衍射（SAED）花样解析
已经有20人回复
- 高分辨率透射（HRTEM）和选区电子衍射花样分析（SADP）分析
已经有7人回复
- Pt的选区电子衍射图
已经有8人回复
- 【SAED】多晶选区电子衍射环上的亮点是什么呀？
已经有16人回复
- TEM的非晶衍射求分析
已经有7人回复
- 能不能根据TEM图形和TEM选区电子衍射图确定该种物质是立方晶系？
已经有7人回复
- TEM电子衍射花样标定
已经有46人回复
- TEM电子衍射的问题，急分析，多谢各位啦
已经有17人回复
- 这张选区电子衍射图怎么分析？图中的点代表什么？
已经有23人回复
- 【求助】求大侠帮助选区电子衍射花样的标定
已经有6人回复
- 同一张TEM图能在一篇文章中用两次吗？
已经有9人回复
- 【讨论】资讯下选区电子衍射
已经有6人回复
zjuer
至尊木虫 (著名写手)
- 应助: 4 (幼儿园)
- 贵宾: 0.02
- 金币: 12608.4
- 散金: 2485
- 红花: 8
- 帖子: 1912
- 在线: 1652小时
- 虫号: 307933
- 注册: 2006-12-17
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
|
这个衍射图样跟LEED很像的，可以参照一下 http://en.wikipedia.org/wiki/Low-energy_electron_diffraction 标定规则应该是一样的 |
2楼2011-08-11 08:45:09
