| 查看: 2866 | 回复: 7 | |||
tyut2012银虫 (著名写手)
|
[交流]
高分辨率透射（HRTEM）和选区电子衍射花样分析（SADP）分析 已有2人参与
|
|

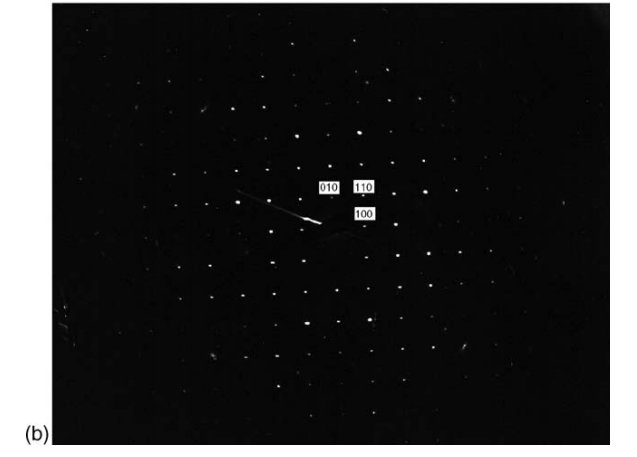

如图a是Fe23B6高分辨率透射（HRTEM） bright field image图片、b是Fe23B6选区电子衍射花样（SADP）。 图a中那个1.073nm是怎么算出来的？Fe23B6后面括号里面的100是什么意思？ 图b中那些010、110、100怎么算出来的？这三组数字又有哪组是属于Fe23B6的呢？怎么确定哪组数字是属于Fe23B6。 我的信息提供的可能不全，我也是从文献上截图下来的，这两个图都是Fe23B6相关的。我就是想问怎么算出来的，方法是什么？还请了解的告诉一下怎么弄得或者能提供一些相关参考资料，非常感谢。邮箱：whfire@126.com 图片为附件a、b；图片在文献201页图8  a.png  b.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : TheeffectofniobiumalloyingadditionsonthecrystallizationofaFe–Si–B–Nballoy111.pdf
2013-03-01 11:30:58, 560.45 K
» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有49人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有21人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有5人回复
-
国基金的申报应该改成非等额制，评价高的钱多评价低的钱少，但是增加资助率
已经有8人回复
-
各位道友，我要去昆明玩几天，回来见。
已经有7人回复
-
filecode
已经有10人回复
-
奇怪，两个人的filecode固定段从头到尾一模一样
已经有11人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有8人回复
-
应该是93bebmhtak前后十一个字符比较关键
已经有37人回复
-
好奇怪的filecode
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Pt的选区电子衍射图
已经有8人回复
- 【SAED】多晶选区电子衍射环上的亮点是什么呀？
已经有16人回复
- 选区电子衍射(SAED)上怎么标注各个晶面数据
已经有12人回复
- 如何确定碳纳米管上包覆的铁是什么存在形态？
已经有20人回复
- NiO,Ni(OH)2的选区电子衍射图分析
已经有5人回复
- 石墨烯选区电子衍射分析
已经有4人回复
- 求助关于选区电子衍射标定的问题
已经有4人回复
- 选区电子衍射适用于什么尺寸的材料
已经有3人回复
- 选区电子衍射
已经有13人回复
- 纳米Ptl粒子的选区电子衍射
已经有4人回复
- 【求助】选区电子衍射，同一晶带轴，不同晶面衍射问题
已经有13人回复
- 高分辨傅里叶转换图和SAED（选区电子衍射的区别
已经有10人回复
- 这张选区电子衍射图怎么分析？图中的点代表什么？
已经有23人回复
- 从一篇nature文章看明场TEM和选区电子衍射分析
已经有8人回复
- 急求帮助：关于选区电子衍射上晶面确定的问题。
已经有9人回复
- 求助啊：选区衍射那些斑点怎么分析啊？
已经有6人回复
- 【求助】求大侠帮助选区电子衍射花样的标定
已经有6人回复
- 【请教】选区电子衍射SAED是在什么仪器上做的？
已经有17人回复
- 【求助】请问透射电镜衍射花样的半径如何计算的啊？
已经有12人回复
- 【请教】高分辩电镜和选区电子衍射
已经有14人回复
- 【讨论】资讯下选区电子衍射
已经有6人回复
- 【求助】选区电子衍射如何去除挡住最强点的铁杆？
已经有7人回复
- 【求助】高分辨及选区电子衍射图如何标定？
已经有19人回复
tyut2012
银虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 1144.8
- 散金: 110
- 红花: 7
- 帖子: 1079
- 在线: 130.9小时
- 虫号: 1616038
- 注册: 2012-02-14
- 性别: GG
- 专业: 零件成形制造
2楼2013-03-01 17:10:05
yangruirui
金虫 (正式写手)
- MM-EPI: 4
- 应助: 2 (幼儿园)
- 贵宾: 0.15
- 金币: 4346.3
- 散金: 1574
- 红花: 23
- 帖子: 679
- 在线: 739.7小时
- 虫号: 458402
- 注册: 2007-11-13
- 专业: 金属结构材料
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
感觉楼主问的东西，像是一个完全不懂TEM的人问的问题。 图a中那个1.073nm是怎么算出来的？这个是根据照片上的标尺测量出来的晶面间距 Fe23B6后面括号里面的100是什么意思？ 100 指的是这个面是100面，它的面间距就是标出来的1.073 nm 图b中那些010、110、100怎么算出来的？ 这些可不是算出来的。而是Fe23B6相在[01-1]方向上的衍射斑点，至于为什么是010，110，100， 是拿标准的衍射花样对出来的。估计你不懂这个 这三组数字又有哪组是属于Fe23B6的呢？ 怎么确定哪组数字是属于Fe23B6。它们都是属于Fe23B6的。 建议楼主多看看微观表征方面的基础书籍，你问的这些问题都太没有水平了。 |
3楼2013-03-02 01:09:14
tyut2012
银虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 1144.8
- 散金: 110
- 红花: 7
- 帖子: 1079
- 在线: 130.9小时
- 虫号: 1616038
- 注册: 2012-02-14
- 性别: GG
- 专业: 零件成形制造
4楼2013-03-02 08:38:58
tyut2012
银虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 1144.8
- 散金: 110
- 红花: 7
- 帖子: 1079
- 在线: 130.9小时
- 虫号: 1616038
- 注册: 2012-02-14
- 性别: GG
- 专业: 零件成形制造
|
呵呵，谢谢，谢谢啊，你说的很对，我真是完全不懂，是一丁点都不懂，以前从没接触过这些，但是现在要接触了，所以在补这些知识。 你说的：“根据照片上的标尺测量出来的晶面间距”，这个是怎么量出来的？是有软件来根据图中标尺量呢？还是我们拿个我们实际使用的尺子量，然后对比一下就算出那个长度1.073nm了？ 标准的衍射花样？我去哪找这些呢？或者说哪里可以下载？ 能推荐几本书吗？有没有资料可以供我学习一下：whfire@126.com。 谢谢 |
5楼2013-03-02 08:47:19
wanldcr
木虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 2108.7
- 散金: 25
- 红花: 1
- 帖子: 553
- 在线: 274.5小时
- 虫号: 498791
- 注册: 2008-02-04
- 性别: GG
- 专业: 无机非金属类高温超导与磁
6楼2013-03-03 08:56:57
tyut2012
银虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 1144.8
- 散金: 110
- 红花: 7
- 帖子: 1079
- 在线: 130.9小时
- 虫号: 1616038
- 注册: 2012-02-14
- 性别: GG
- 专业: 零件成形制造
7楼2013-03-03 17:03:59
wanldcr
木虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 2108.7
- 散金: 25
- 红花: 1
- 帖子: 553
- 在线: 274.5小时
- 虫号: 498791
- 注册: 2008-02-04
- 性别: GG
- 专业: 无机非金属类高温超导与磁
8楼2013-03-04 08:23:44
