ZTB爱化学银虫 (正式写手)
|
[求助]
选区电子衍射(SAED)上怎么标注各个晶面数据
|
||||||||||

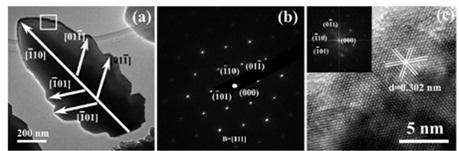

各位虫友，看到一篇文献上面的选区电子衍射（b图），不知道它上面的晶面数据是怎么标的？请大牛指点啊。是不是就是量衍射中心到某点的距离，然后跟XRD数据对照就可以呢？还有在a图上各个晶面方向是怎么标的呢？实在是搞不明白  123.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 晶面控制 | CO2催化 | XRD 薄膜 粉末 | 合成制备相关 |
| 高分辨电镜 | TEM衍射斑点的标定 | 电化学 | 晶面大大 |
| SAED |
» 猜你喜欢
【高校联合举办】2026年第五届服务机器人国际会议（ICoSR 2026）
已经有0人回复
-
深圳大学化学与环境工程学院超分子团队招收2026级申请-考核制博士生
已经有8人回复
-
无机化学论文润色/翻译怎么收费?
已经有96人回复
-
中南大学化学化工学院易小艺教授课题组招收2026级博士研究生（第二轮）
已经有0人回复
-
求助
已经有0人回复
-
0703化学26考研调剂，一志愿南昌大学
已经有2人回复
-
有没有化学、材料专业的同学需要调剂 考虑天津高效的可以邮件或者私信
已经有1人回复
-
26年博士招生
已经有15人回复
-
江西理工大学功能晶态材料方向刘遂军课题组招收2026年秋季入学博士研究生
已经有10人回复
-
宁夏大学团簇新材料团队招收材料/化学/化工专业博士生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助 请帮我标定HRTEM FFT衍射花样 算晶面间距
已经有5人回复
- —求单晶α-氧化铝各个晶向的晶面（衍射峰）
已经有8人回复
- 石墨烯选区电子衍射分析
已经有4人回复
- 选区电子衍射
已经有13人回复
- 【求助】选区电子衍射，同一晶带轴，不同晶面衍射问题
已经有13人回复
- 通过衍射峰数值计算晶面间距并确定晶系？怎么算啊？求助~~
已经有7人回复
- 高分辨傅里叶转换图和SAED（选区电子衍射的区别
已经有10人回复
- 急求帮助：关于选区电子衍射上晶面确定的问题。
已经有9人回复
- 【求助】求大侠帮助选区电子衍射花样的标定
已经有6人回复
- 【求助】单晶电子衍射
已经有25人回复
- 【求助】请问我们国家那个地方能做选区电子衍射衍射实验，谢谢！
已经有3人回复
- 【请教】选区电子衍射SAED是在什么仪器上做的？
已经有17人回复
- 【请教】高分辩电镜和选区电子衍射
已经有14人回复
- 【求助】为什么入射电子与衍射晶面之间的夹角并不精确满足布拉格条件时也能产生衍射
已经有5人回复
- 【求助】为什么xrd的同一衍射峰对应不同晶面
已经有13人回复
- 【求助】高分辨及选区电子衍射图如何标定？
已经有19人回复
avgon
至尊木虫 (著名写手)
- 应助: 288 (大学生)
- 金币: 12539.7
- 散金: 200
- 红花: 40
- 帖子: 1345
- 在线: 551.7小时
- 虫号: 458435
- 注册: 2007-11-13
- 性别: GG
- 专业: 物理学I
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ZTB爱化学: 金币+8, ★★★很有帮助 2012-12-29 11:20:44
lijunjie84: 金币+1, 辛苦了！！ 2012-12-29 21:26:20
lijunjie84: 回帖置顶 2012-12-29 21:26:27
ZTB爱化学: 金币+12, ★★★★★最佳答案 2012-12-30 13:10:02
感谢参与，应助指数 +1
ZTB爱化学: 金币+8, ★★★很有帮助 2012-12-29 11:20:44
lijunjie84: 金币+1, 辛苦了！！ 2012-12-29 21:26:20
lijunjie84: 回帖置顶 2012-12-29 21:26:27
ZTB爱化学: 金币+12, ★★★★★最佳答案 2012-12-30 13:10:02
|
衍射斑点是有倒格子空间，所以量衍射中心到某点的距离后，还需要转到正空间得到相应的数值，把这个数值与PDF卡片对照可以确定相当的晶面。你所给出的三幅图是如下得到的：1.低倍透射得a; 2. SAED得b; 3. 在a中白框处放大得到高分辨的c图。c的插图是对高分辨相进行快速傅立叶变换得到。 这里关键是标定b,如上所说这很容易。标定c,直接量出间距，并对着标尺换算就可以。b,c互相对比吻合确定下晶面。 很显然这里的晶面是等同的，几个晶向当然也是等同的。 只要会基本的TEM标定分析，解析这个比较容易。 |
5楼2012-12-28 19:18:31
avgon
至尊木虫 (著名写手)
- 应助: 288 (大学生)
- 金币: 12539.7
- 散金: 200
- 红花: 40
- 帖子: 1345
- 在线: 551.7小时
- 虫号: 458435
- 注册: 2007-11-13
- 性别: GG
- 专业: 物理学I
★
liuxiaocunde: 金币+1, 感谢交流 2012-12-29 19:04:24
lijunjie84: 回帖置顶 2012-12-29 21:26:55
liuxiaocunde: 金币+1, 感谢交流 2012-12-29 19:04:24
lijunjie84: 回帖置顶 2012-12-29 21:26:55
|
这么说吧，如果标尺给出的是5 1/nm, 你要先用电子尺测下标尺的长度L，然后再测得目标衍射点到中心距离M，相应晶面对应倒格子空间的数值为N，正空间的晶面间距为X，显然X=1/N，而这里的N可由L/5=M/N得到。然后用X去与PDF卡片对比就可以得到相应的晶面了。 关于a图的生长方向标定是要看白框部分的高分辨相（c图），当然这里面的c图处理存在错误，这也文献中常犯的错误，就是方向上没有与a图一致，应该将 c顺时针旋转90度才合适，然后所打出的快速傅立叶变换才能与 b的一致。这里面只所以还一致，只是因为三个方向是等效的，要是非如此对称的晶体，就会把此错误显示出来。 其实根据晶面再确定方向就很容易了 你再看下这篇文献里的标定，就会很清楚了http://pubs.rsc.org/en/content/articlehtml/2011/ce/c1ce05293d  简单示意.jpg |
7楼2012-12-29 11:53:31
ZTB爱化学
银虫 (正式写手)
- 应助: 36 (小学生)
- 金币: 1099.7
- 散金: 65
- 红花: 6
- 帖子: 722
- 在线: 545.9小时
- 虫号: 1400601
- 注册: 2011-09-13
- 性别: GG
- 专业: 其他无机非金属材料
8楼2012-12-29 16:24:59
zlin
荣誉版主 (知名作家)
- 应助: 129 (高中生)
- 贵宾: 3.286
- 金币: 19891.1
- 散金: 6401
- 红花: 128
- 沙发: 1
- 帖子: 9400
- 在线: 771小时
- 虫号: 636132
- 注册: 2008-10-25
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
2楼2012-12-27 22:01:40
3楼2012-12-28 11:34:55
ZTB爱化学
银虫 (正式写手)
- 应助: 36 (小学生)
- 金币: 1099.7
- 散金: 65
- 红花: 6
- 帖子: 722
- 在线: 545.9小时
- 虫号: 1400601
- 注册: 2011-09-13
- 性别: GG
- 专业: 其他无机非金属材料
4楼2012-12-28 17:29:45
ZTB爱化学
银虫 (正式写手)
- 应助: 36 (小学生)
- 金币: 1099.7
- 散金: 65
- 红花: 6
- 帖子: 722
- 在线: 545.9小时
- 虫号: 1400601
- 注册: 2011-09-13
- 性别: GG
- 专业: 其他无机非金属材料
6楼2012-12-29 11:23:22
9楼2012-12-29 22:10:54
 |
10楼2013-06-06 10:22:05
