[求助] 急求帮助：关于选区电子衍射上晶面确定的问题。

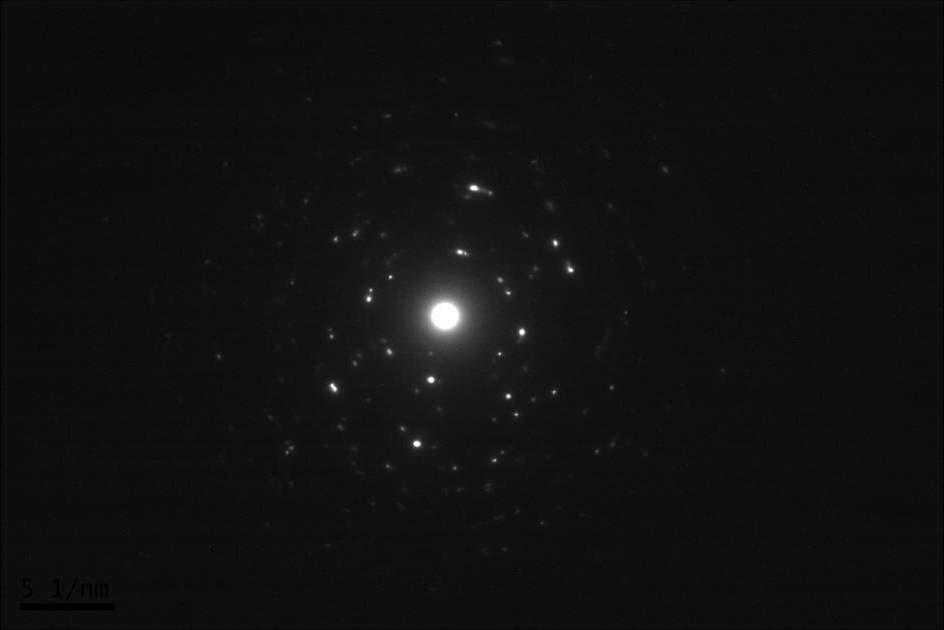

请教大侠们一个问题，如图所示，是我做的四氧化三铁的选区电子衍射图，图上所出现的衍射环（点），我不知道怎样确定所对应的是哪几个晶面，急求高手相助，在此谢过。



[ Last edited by 吓吓虫 on 2011-7-3 at 10:05 ]
回复此楼

» 本帖已获得的红花（最新10朵）

安木?

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-07-03 10:01:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吓吓虫

木虫 (著名写手)
咋没人帮忙呢，自己顶一下吧......
赞一下 回复此楼
2楼2011-07-03 12:42:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shichen5276

木虫 (小有名气)
爱莫能助啊，也正想学习一下呢。。
帮顶，学习
赞一下 回复此楼
Keep Industrious !
3楼2011-07-04 00:06:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jenway

金虫 (小有名气)

【答案】应助回帖

吓吓虫(金币+3): 谢谢了，再请教一个问题：衍射点到亮点的距离在原始图片上怎么能看出来，就是在仪器上拍照时的距离吗？ 2011-07-04 13:15:18
你这个电子衍射有点乱啊，要说也不是衍射环，说是点也看不出明显的对称性，说明你的晶体单晶性不是太好，要么就是有很多缺陷。不过真要确定晶面，可以根据你所用透射电镜的相机常数，除以你的电子衍射原图中的衍射点到中心亮点的距离，就可以算出每一个点对应的镜面间距来，跟PDF卡片中的标准值进行比对，就可以大体确定出晶面来。由于不知道你的具体的相机常数，也看不到你的原始图片（无缩放），很难具体帮到你了。
赞一下(1人) 回复此楼
4楼2011-07-04 00:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jenway

金虫 (小有名气)

【答案】应助回帖

吓吓虫(金币+3): 恩，多谢了。 2011-07-04 17:34:21
原来做透射电镜，得到的形貌像，或者电子衍射都是曝光在照相底片上的，可以直接用直尺从底片上测量中心亮斑和某一个衍射点的距离，然后换算；现在很多电镜得到的都是电子图片，此时有两种方式，大多是电子衍射图片上会有一个比例尺，通常是倒数，你可以根据这比例尺和你在图片中量出的距离，进行换算。电竞型号不同，可能略有不同，你还可以请教帮你做电镜的老师，他是最清楚的了。
赞一下 回复此楼
5楼2011-07-04 16:46:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wodeguo2

禁虫 (小有名气)
本帖内容被屏蔽
6楼2013-03-03 10:32:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绵春雨

木虫 (正式写手)
楼主最后是怎么搞定的？？
赞一下 回复此楼
过错是暂时的遗憾，错过是永远的遗憾！
7楼2015-10-19 19:07:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pony123456

铁虫 (正式写手)
如是拍的胶片，需要相机常数，如是电子图片，可以咨询电镜老师，是否作过标定，如己标定，可以测量点到透射斑距离，倒数后得到d值。

发自小木虫IOS客户端
赞一下 回复此楼
8楼2015-10-19 20:49:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pony123456

铁虫 (正式写手)
引用回帖:
6楼: Originally posted by wodeguo2 at 2013-03-03 10:32:53
图片质量太差了，电镜老师拍的时候角度不对吧

同意

发自小木虫IOS客户端
回复此楼
9楼2015-10-19 20:50:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安木?

铜虫 (初入文坛)
送红花一朵
您好，知道衍射环（点）如何确定所对应的是哪几个晶面，希望多多指教邮箱2277057584qq.com
赞一下 回复此楼
10楼2019-12-27 21:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
