[求助] Pt的选区电子衍射图

首先申明一下，我对这个完全不懂，看了些文献，越看越糊涂，最主要的是没有想像的这种图片，求高手帮助分析。

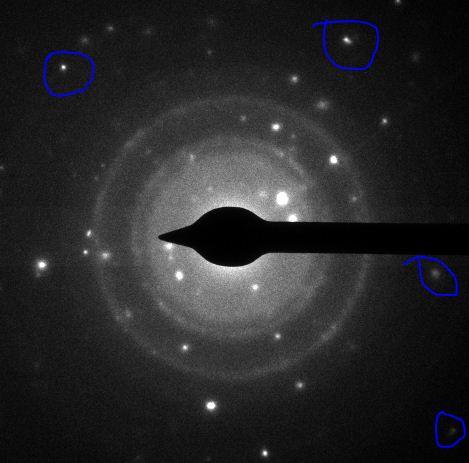

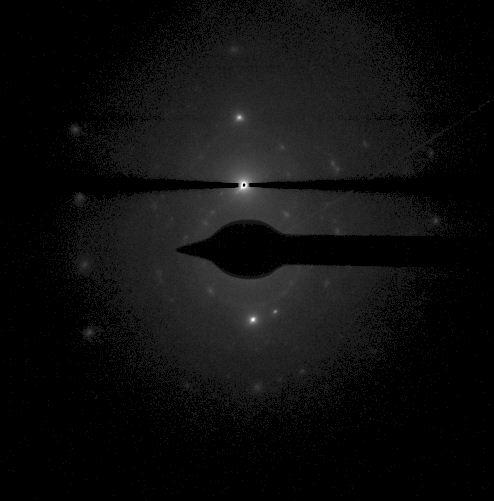

（这两张图是Pt的选区电子衍射图）
我最想知道的结果就是通过这两张图能不能看出Pt颗粒暴露出来的晶面有哪些，能不能看出哪个晶面暴露的程度更大一些，谢谢各位了。




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力~！
1楼 2013-02-26 10:58:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangpeng8374

木虫 (正式写手)

研发工程师

【答案】应助回帖

★
感谢参与，应助指数 +1
pzypdl: 金币+1, 谢谢回帖交流！ 2013-02-26 15:01:42
这个只是看图回答的话比较困难。你去百度文库找一下中国科学技术大学张庶元电子衍射图谱解析，讲的很详细。
赞一下(1人) 回复此楼
我站在熟悉的地方，默数自己的罪状，忘掉宿命，忘掉宿命……
2楼2013-02-26 14:50:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
pzypdl: 金币+1, 谢谢回帖交流！ 2013-02-27 16:42:15
shijunjun: 金币+15, ★★★很有帮助, 谢谢你的回答，但是我想知道能不能从多晶图上看到暴露的哪个晶面多一点，谢谢您啊，第二张图是暴露的哪个晶面，或者都有哪些晶面，哪些晶面占主导地位。非常感谢。 2013-02-28 13:39:35
1. 衍射没有标尺
2. 暴露面要和低倍形貌像结合起来看。建议看看王中林的那篇JPCB，2000年的。
Transmission electron microscopy of shape-controlled nanocrystals and their assemblies
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
3楼2013-02-27 12:13:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
pzypdl: 金币+1, 谢谢回帖交流！ 2013-02-27 16:42:06
shijunjun: 金币+20, 我重新上传了图片 您看看 2013-02-28 13:40:01
另外，暴露面要得到单晶电子衍射图，第一张类似于多晶，比较乱，基本没啥用了。第二张还凑合。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
4楼2013-02-27 12:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shijunjun

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by temedx at 2013-02-27 12:13:58
1. 衍射没有标尺
2. 暴露面要和低倍形貌像结合起来看。建议看看王中林的那篇JPCB，2000年的。
Transmission electron microscopy of shape-controlled nanocrystals and their assemblies

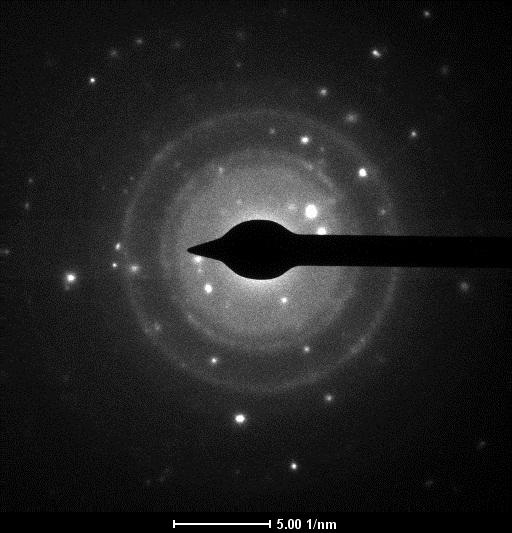

重新上传了图片，您看看




赞一下 回复此楼
努力~！
5楼2013-02-28 13:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★ ★ ★
pzypdl: 金币+3, 谢谢回帖交流！ 2013-02-28 15:14:15
引用回帖:
5楼: Originally posted by shijunjun at 2013-02-28 13:44:01
重新上传了图片，您看看


...

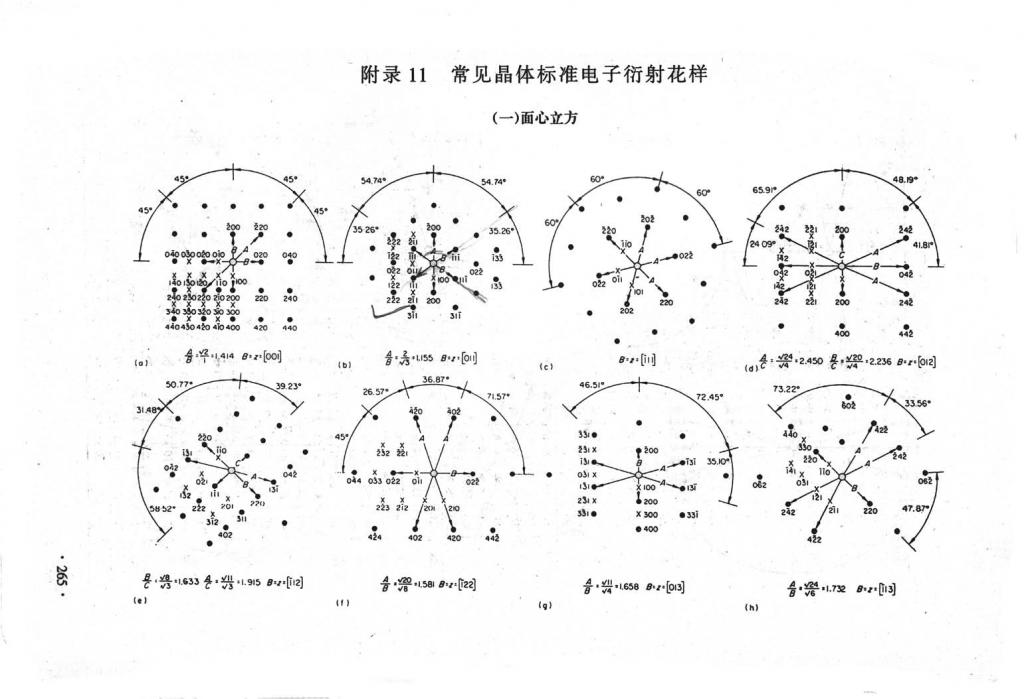

第一张就不说了，太乱。第二张也只能简单标定，其他说明不了什么。由于是立方面心，可以和标准图谱对应，见图片。
虽然[012]带轴的衍射和这个很像，但角度还是有点偏差，距离比也有些差异。如果你确认是Pt，或许是电镜的相机长度没有校准过，或者是拍照时电镜设置没有调节好。建议重新做吧，做之前看看我说的那篇文献，对着做理解会更好一点。

赞一下(1人) 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2013-02-28 14:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fdyong123

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by temedx at 2013-02-28 14:20:33
第一张就不说了，太乱。第二张也只能简单标定，其他说明不了什么。由于是立方面心，可以和标准图谱对应，见图片。
虽然带轴的衍射和这个很像，但角度还是有点偏差，距离比也有些差异。如果你确认是Pt，或许是电镜 ...

这么好的建议怎能能不道谢！
赞一下 回复此楼
7楼2013-02-28 19:05:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主
引用回帖:
6楼: Originally posted by temedx at 2013-02-28 14:20:33
第一张就不说了，太乱。第二张也只能简单标定，其他说明不了什么。由于是立方面心，可以和标准图谱对应，见图片。
虽然带轴的衍射和这个很像，但角度还是有点偏差，距离比也有些差异。如果你确认是Pt，或许是电镜 ...

您好，能否告知一下这是哪本书后面的附录，能给我发一份吗，非常感谢~

zenglin_ust@163.com
谢谢~
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
8楼2013-04-08 10:33:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
missu001: 金币+1, 感谢分享~ 2013-04-08 13:06:35
如果没记错，应该是这个：《材料评价的高分辨电子显微方法》【近藤大辅】。
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
9楼2013-04-08 11:24:20
