[交流] 这张选区电子衍射图怎么分析？图中的点代表什么？

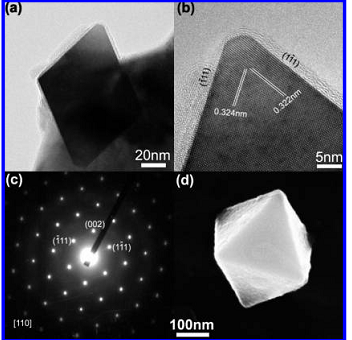

图中的每个点代表的都是一个晶面吗？右边是它的八面体结构，电子束是从哪个方向射过来的？
回复此楼

» 收录本帖的淘帖专辑推荐

电镀

» 本帖已获得的红花（最新10朵）

zyhou

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-09-03 16:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

temedx

专家顾问 (著名写手)
★
lifangzhao(金币+1): 谢谢参与
引用回帖:
11楼: Originally posted by Jane19900929 at 2013-06-08 00:28:32
那单晶中一个晶面出几个衍射斑是由什么决定的呢？
若一个大颗粒上的d值都一致 但纹路的方向不同 能说明是单晶么？
还有怎么从选区电子衍射上判断它是单晶 还是多晶的择优取向呢？
非常感谢！...

建议您看看我的主题贴，之后多看一点我推荐的书即可。
赞一下(1人) 回复此楼
12楼2013-06-08 08:43:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane19900929

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
17楼: Originally posted by temedx at 2013-06-08 11:58:05
确认是两个晶粒? 那就基本排除单晶了....

哦~那还有可能有择优取向么？择优取向是要求晶面取向完全一致么？
话说其实我一直没有搞明白到底什么叫晶面取向？
我同一个长方体 正着放和倒着放 取向就变了？
那如果我都是正着放 只是水平旋转旋转 取向又变了么？
还是说我只要在一个长方体里 某个相对取向上面的强度都有优势 就可以叫择优取向？您明白我的意思么？
就是比如都是（100）面有优势？（这种晶面就和长方体怎么放置无关了对吧？只是一个相对方向的问题了）
赞一下(1人) 回复此楼
18楼2013-06-08 15:29:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mingxing

木虫 (正式写手)
★
lifangzhao(金币+1):谢谢参与
lifangzhao(金币+2): 怎么判断是从110射过来的呢？ 2011-09-04 19:22:46
图中的每个点代表的都是一个晶面吗？
是的。

右边是它的八面体结构，电子束是从哪个方向射过来的？
110
赞一下(1人) 回复此楼
2楼2011-09-03 17:42:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyc1982

木虫 (正式写手)
★
lifangzhao(金币+1):谢谢参与
lifangzhao(金币+1): 看来懂这个啊，呵呵。文献上说这个八面体8个面都是111面，为什么会出现002和110呢？ 2011-09-04 19:33:53
引用回帖:
2楼: Originally posted by mingxing at 2011-09-03 17:42:22:
图中的每个点代表的都是一个晶面吗？
是的。

右边是它的八面体结构，电子束是从哪个方向射过来的？
110

正解，呵呵
回复此楼
3楼2011-09-04 11:26:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

topyuyue

铁虫 (小有名气)
★
lifangzhao(金币+1):谢谢参与
八个111面说的是暴露出来的表面。垂直于八个面看到的就是111。但电镜照射的方向垂直于110面，这个110面不是你颗粒的一个暴露面，可以理解为一个剖面。建个模型摆弄一下看看就知道啦！
赞一下(1人) 回复此楼
5楼2011-10-17 14:50:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane19900929

新虫 (小有名气)
★
lifangzhao(金币+1): 谢谢参与
楼主您好！
我想请问一下
我看很多文献中选区电子衍射图都有如你这张中一样出现一段黑色棒状的东西 请问那是什么？仪器的投影么？
因为我做的图里面没有 所以觉得很奇怪？
另外单晶的衍射图样是否一定是对称的？
因为TEM的老师让我量两组交叉的数据 说这样比较准
可是如果不一样的话不能取平均吧？
非常感谢！
赞一下 回复此楼
6楼2013-06-05 22:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

专家顾问 (文坛精英)
★
lifangzhao(金币+1): 谢谢参与
送红花一朵
学习了！
回复此楼
7楼2013-06-06 10:14:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
lifangzhao(金币+1): 谢谢参与
引用回帖:
6楼: Originally posted by Jane19900929 at 2013-06-05 22:23:30
楼主您好！
我想请问一下
我看很多文献中选区电子衍射图都有如你这张中一样出现一段黑色棒状的东西 请问那是什么？仪器的投影么？
因为我做的图里面没有 所以觉得很奇怪？
另外单晶的衍射图样是否一定是对称的？ ...

beam stopper, TEM自带的挡中心束斑的棒。照片上有没有都可以。

一定是。
赞一下 回复此楼
8楼2013-06-06 19:38:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19890608xcs2

捐助贵宾 (正式写手)
★
lifangzhao(金币+1): 谢谢参与
引用回帖:
6楼: Originally posted by Jane19900929 at 2013-06-05 22:23:30
楼主您好！
我想请问一下
我看很多文献中选区电子衍射图都有如你这张中一样出现一段黑色棒状的东西 请问那是什么？仪器的投影么？
因为我做的图里面没有 所以觉得很奇怪？
另外单晶的衍射图样是否一定是对称的？ ...

黑色棒是指针，防止过度曝光。在CCD相机中放置烧坏CCD的
赞一下 回复此楼
9楼2013-06-07 09:18:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane19900929

新虫 (小有名气)
★
lifangzhao(金币+1): 谢谢参与
引用回帖:
9楼: Originally posted by 19890608xcs2 at 2013-06-07 09:18:46
黑色棒是指针，防止过度曝光。在CCD相机中放置烧坏CCD的...

好的 谢谢！~
回复此楼
10楼2013-06-07 23:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane19900929

新虫 (小有名气)
★
lifangzhao(金币+1): 谢谢参与
引用回帖:
8楼: Originally posted by temedx at 2013-06-06 19:38:47
beam stopper, TEM自带的挡中心束斑的棒。照片上有没有都可以。

一定是。...

那单晶中一个晶面出几个衍射斑是由什么决定的呢？
若一个大颗粒上的d值都一致 但纹路的方向不同 能说明是单晶么？
还有怎么从选区电子衍射上判断它是单晶 还是多晶的择优取向呢？
非常感谢！
赞一下 回复此楼
11楼2013-06-08 00:28:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane19900929

新虫 (小有名气)
★
lifangzhao(金币+1): 谢谢参与
引用回帖:
12楼: Originally posted by temedx at 2013-06-08 08:43:58
建议您看看我的主题贴，之后多看一点我推荐的书即可。...

恩 去看了 学到了很多~
不过貌似没有我问的和TEM相关联的问题？
若一个大颗粒上的d值都一致 但纹路的方向不同 能说明是单晶么？
还是说这个和HRTEM不对应呢？主要从您说的颗粒形状 大小和衍射图样去看？
因为我最近急着用数据 但是自己不懂 不敢乱说 所以想先请教专家~
慢点我会再系统学习的 非常感谢！
赞一下 回复此楼
13楼2013-06-08 09:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by Jane19900929 at 2013-06-08 09:16:11
恩 去看了 学到了很多~
不过貌似没有我问的和TEM相关联的问题？
若一个大颗粒上的d值都一致 但纹路的方向不同 能说明是单晶么？
还是说这个和HRTEM不对应呢？主要从您说的颗粒形状 大小和衍射图样去看？
因为我 ...

是不是单晶,就看你的结构能不能周期性复制.你说的纹路不同有点不太确切,能否上图给大家看看呢? 如果你说的纹路不同是指你贴出图片里面那些晶格是二维的, 那么这个就是单晶结构.
赞一下 回复此楼
14楼2013-06-08 09:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
13楼: Originally posted by Jane19900929 at 2013-06-08 09:16:11
恩 去看了 学到了很多~
不过貌似没有我问的和TEM相关联的问题？
若一个大颗粒上的d值都一致 但纹路的方向不同 能说明是单晶么？
还是说这个和HRTEM不对应呢？主要从您说的颗粒形状 大小和衍射图样去看？
因为我 ...

原来你不是楼主..............
赞一下 回复此楼
15楼2013-06-08 09:47:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane19900929

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by temedx at 2013-06-08 09:47:02
原来你不是楼主.................

呵呵 就是比如我一颗晶粒上这个d的条纹是横着的 另一颗上同样d的条纹是竖着的？明白我的意思么？我现在手上木有图 不好意思…
赞一下 回复此楼
16楼2013-06-08 10:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
16楼: Originally posted by Jane19900929 at 2013-06-08 10:36:22
呵呵 就是比如我一颗晶粒上这个d的条纹是横着的 另一颗上同样d的条纹是竖着的？明白我的意思么？我现在手上木有图 不好意思…...

确认是两个晶粒? 那就基本排除单晶了.
赞一下 回复此楼
17楼2013-06-08 11:58:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
18楼: Originally posted by Jane19900929 at 2013-06-08 15:29:45
哦~那还有可能有择优取向么？择优取向是要求晶面取向完全一致么？
话说其实我一直没有搞明白到底什么叫晶面取向？
我同一个长方体 正着放和倒着放 取向就变了？
那如果我都是正着放 只是水平旋转旋转 取向又变了 ...

择优取向的定义只是跟形状有关，而跟怎么放无关。具体可以搜一下，很多网页介绍。
赞一下 回复此楼
19楼2013-06-08 19:08:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
18楼: Originally posted by Jane19900929 at 2013-06-08 15:29:45
哦~那还有可能有择优取向么？择优取向是要求晶面取向完全一致么？
话说其实我一直没有搞明白到底什么叫晶面取向？
我同一个长方体 正着放和倒着放 取向就变了？
那如果我都是正着放 只是水平旋转旋转 取向又变了 ...

择优取向的定义只是跟形状有关，而跟怎么放无关。具体可以搜一下，很多网页介绍。
赞一下 回复此楼
20楼2013-06-08 19:08:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jane19900929

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
19楼: Originally posted by temedx at 2013-06-08 19:08:08
择优取向的定义只是跟形状有关，而跟怎么放无关。具体可以搜一下，很多网页介绍。...

好的~明白了 可能我刚接触所以太钻牛角尖了~谢谢~
赞一下 回复此楼
21楼2013-06-09 10:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
22楼2013-06-15 08:40:47
已阅   申请C-EPI   回复此楼   编辑   查看我的主页

Jane19900929

新虫 (小有名气)
引用回帖:
22楼: Originally posted by King_Of_WS at 2013-06-15 08:40:47
首先要确定是不是同一入射方向
另外d值一样角度不一样也很正常 一个晶面族有多个等效晶面
...

好的 谢谢！
回复此楼
23楼2013-06-16 11:11:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JemmyGuns

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by Jane19900929 at 2013-06-05 22:23:30
楼主您好！
我想请问一下
我看很多文献中选区电子衍射图都有如你这张中一样出现一段黑色棒状的东西 请问那是什么？仪器的投影么？
因为我做的图里面没有 所以觉得很奇怪？
另外单晶的衍射图样是否一定是对称的？ ...

棒状东西：透射斑太亮，恐烧坏CCD，故挡住透射斑。
只有转正晶带轴的单晶衍射斑才是对称的。
赞一下 回复此楼
24楼2014-04-30 08:53:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
