[求助] 急求TEM电子衍射斑点图片处理！~ 已有3人参与

请各路大神不吝赐教！！非常感谢！！

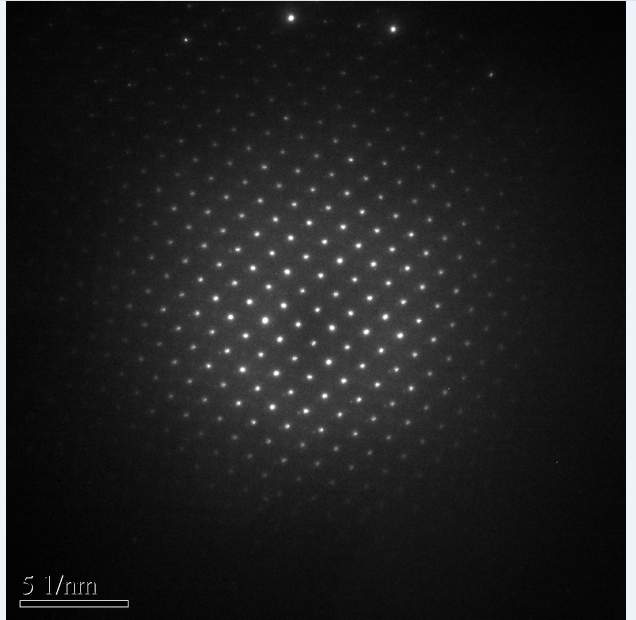

材料是铝合金，这个是棒状的析出相，查了些资料，好像说是T相，但苦于没找到PDF卡片而且不会标定所以一直没办法确定到底是不是T相！附图一张，请会处理图片的各位帮帮我吧~

急求TEM电子衍射斑点图片处理！~
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-04 10:12:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这就是基体斑点吧 001方向的，最多再有点超点阵斑点咯

不过我有点out了，您这图有点奇怪
赞一下 回复此楼
2楼2014-06-04 10:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wymichelle1

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by phoenix7573 at 2014-06-04 10:25:25
这就是基体斑点吧 001方向的，最多再有点超点阵斑点咯

不过我有点out了，您这图有点奇怪

这个是直接打在析出相上的衍射斑，我查了T相是正方结构，好像很复杂，而且也没PDF卡片。。。所以一直很纠结怎么弄。。。
赞一下 回复此楼
3楼2014-06-04 10:36:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

我查了一下 T相是棒状的  立方晶系，晶格常数2.02你可以算算试试
赞一下 回复此楼
4楼2014-06-04 10:45:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wymichelle1

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by phoenix7573 at 2014-06-04 10:45:33
我查了一下 T相是棒状的  立方晶系，晶格常数2.02你可以算算试试

你好，这个在哪里可以查到吗？
赞一下 回复此楼
5楼2014-06-04 15:00:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

论文里面,T相 Al2LiMg，是一种平衡相
赞一下 回复此楼
6楼2014-06-04 15:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyq9357

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个应该不是T（Al20Cu2Mn3）相，这个晶格参数明显与T相不符合
赞一下 回复此楼
7楼2014-06-04 23:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyq9357

木虫 (著名写手)

【答案】应助回帖

你这个是在哪个牌号的铝合金里面出来的相？能否贴一张明场照片？
赞一下 回复此楼
8楼2014-06-04 23:10:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wymichelle1

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by chenyq9357 at 2014-06-04 23:10:29
你这个是在哪个牌号的铝合金里面出来的相？能否贴一张明场照片？

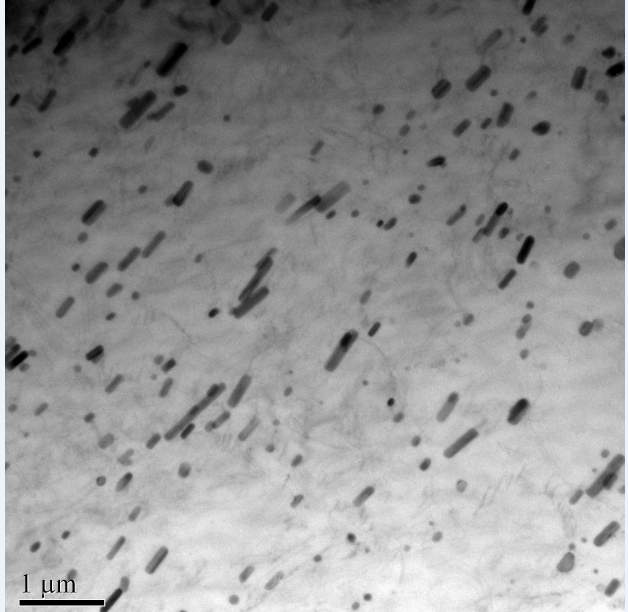

是2000系硬铝里析出的，它与T（Al20Cu2Mn3）相晶格参数不符吗？因为拍的时候那个老师也没告诉我入射方向什么的，所以没标出来。。。下面是我的析出相形貌：
急求TEM电子衍射斑点图片处理！~-1
赞一下 回复此楼
9楼2014-06-05 09:06:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wymichelle1

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by chenyq9357 at 2014-06-04 23:09:37
这个应该不是T（Al20Cu2Mn3）相，这个晶格参数明显与T相不符合

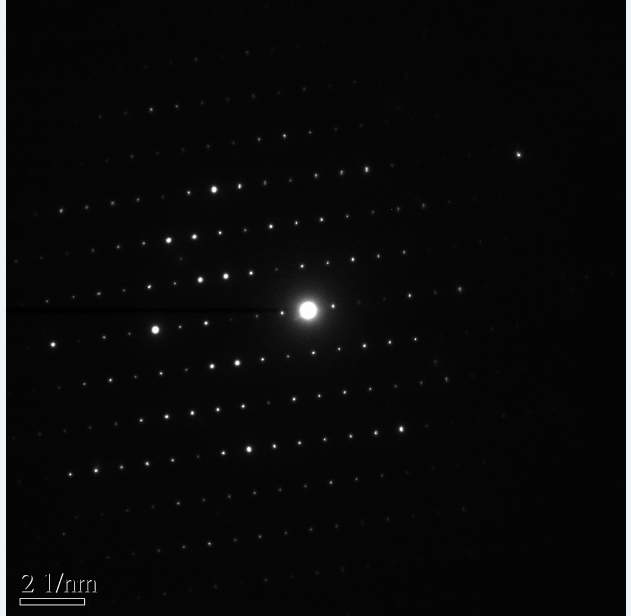

对了，他给我拍了两张这个析出相的衍射斑点，还有一张是这样的：
急求TEM电子衍射斑点图片处理！~-2
赞一下 回复此楼
10楼2014-06-05 09:08:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
