[求助] 急.......求大神给我看看下面的TEM图及斑点标定！ 已有3人参与

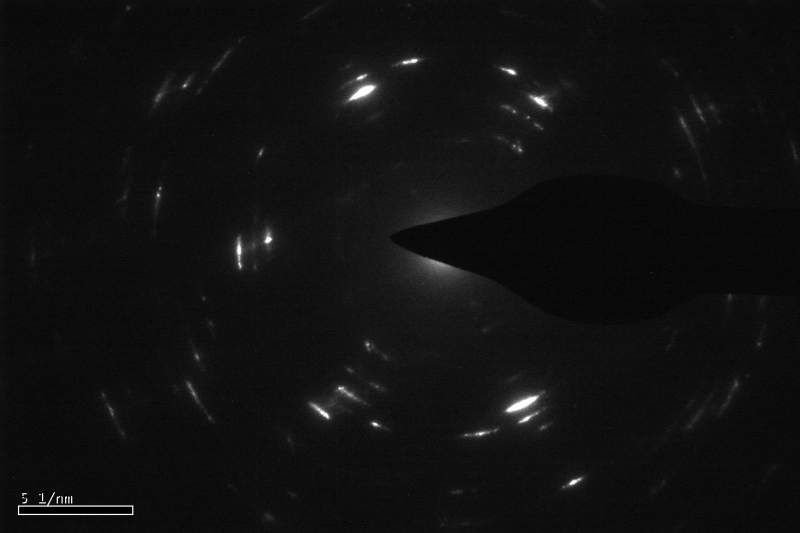

下面是201奥氏体不锈钢在850度空气中多向压缩七个道次后的TEM图，我想问一下有人知道图中那个板条状的组织是什么，以及板条状组织对应的斑点能否标定的出？求大神指导！！

急.......求大神给我看看下面的TEM图及斑点标定！


急.......求大神给我看看下面的TEM图及斑点标定！-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不积跬步无以致千里
1楼 2014-05-11 17:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jueduilingdu

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你这个衍射斑点对应哪个晶带轴？奥氏体不锈钢经过严重压缩变形以后会形成马氏体或者孪晶，但你的温度足够高，应该不会是马氏体。
赞一下 回复此楼
2楼2014-05-11 18:23:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu112471

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by jueduilingdu at 2014-05-11 18:23:16
你这个衍射斑点对应哪个晶带轴？奥氏体不锈钢经过严重压缩变形以后会形成马氏体或者孪晶，但你的温度足够高，应该不会是马氏体。

晶带轴？好像打斑点时，那个实验员也没提起，我只是看到这种组织形态就让他打个斑点，我也觉得应该不是马氏体，跟孪晶的形貌又有所区别，现在主要是这个斑点不好弄，标识不出来，无法进行判断!
赞一下 回复此楼
不积跬步无以致千里
3楼2014-05-11 18:35:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jueduilingdu

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by liu112471 at 2014-05-11 18:35:29
晶带轴？好像打斑点时，那个实验员也没提起，我只是看到这种组织形态就让他打个斑点，我也觉得应该不是马氏体，跟孪晶的形貌又有所区别，现在主要是这个斑点不好弄，标识不出来，无法进行判断!...

面心立方金属中区分片层结构，要把他踩正到特定的晶面上，跟标准谱对照，才能标定衍射谱。孪晶的话要踩到[110]轴上才能显示标准孪晶谱。
赞一下 回复此楼
4楼2014-05-11 18:42:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu112471

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by jueduilingdu at 2014-05-11 18:42:35
面心立方金属中区分片层结构，要把他踩正到特定的晶面上，跟标准谱对照，才能标定衍射谱。孪晶的话要踩到轴上才能显示标准孪晶谱。...

这么说的话，那我这个基本上无法标定了。
赞一下 回复此楼
不积跬步无以致千里
5楼2014-05-11 19:15:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
嗯是的。。带轴不对的话确实很难标定。。或者就得用软件啥的模拟了
赞一下 回复此楼
6楼2014-05-12 21:38:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
这电子衍射花样做的。兼职是太不负责任了。你要求他晶带轴转正嘛! 这个是可以标定，但太丑了，哎，看的就心烦！
赞一下 回复此楼
7楼2014-05-14 08:48:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peihx

金虫 (小有名气)

【答案】应助回帖

快成圆环了，圆环是标准的多晶衍射图谱；你这个也许是【111】晶带轴的，衍射点成了杆状，也许是层错导致。这个与操作人员无关，关键自己也要清楚需要什么。
赞一下 回复此楼
TEM操作人员
8楼2014-08-08 23:30:45
