[求助] 谁能帮我看看这幅衍射斑点图我该如何标定！

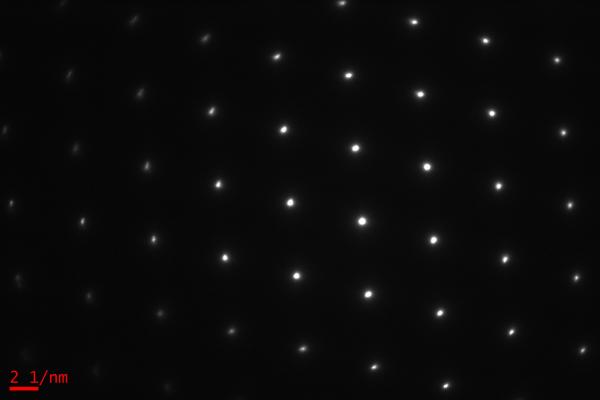

这是我做的201奥氏体不锈钢，TEM实验室的人帮我打的一套斑点，不知如何标定是好？

回复此楼

» 收录本帖的淘帖专辑推荐

有用的资源

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不积跬步无以致千里
1楼 2012-11-05 09:09:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liu112471: 金币+10, ★★★很有帮助 2012-11-05 16:32:10
这是典型的奥氏体衍射斑点,011晶带轴的,两个距离中心斑点最近的是两个111晶面的衍射,距离稍远一些的是200衍射斑点.
赞一下 回复此楼
Lovethepeopleyoumet
2楼2012-11-05 10:23:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu112471

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by huangbx3 at 2012-11-05 10:23:25
这是典型的奥氏体衍射斑点,011晶带轴的,两个距离中心斑点最近的是两个111晶面的衍射,距离稍远一些的是200衍射斑点.

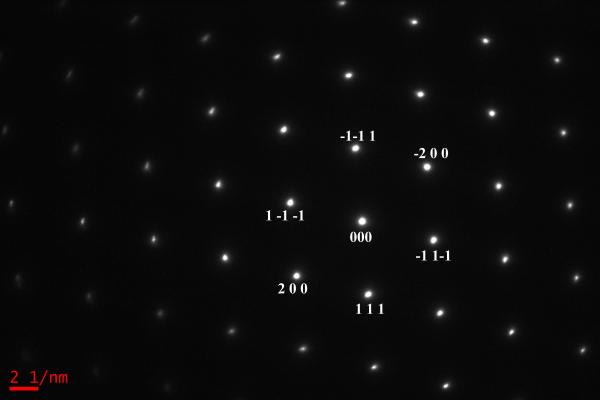

我自己其实就是按你说的标定的，但是老师说是错的，他说这套斑点跟一般的不同，它的中心斑点不明显，而且从斑点位置上看偏离了反射球的中心线，造成斑点左边暗右边亮，分布不均匀!所以我现在还晓得怎么弄才好，是不是这样标定正确与否？
赞一下 回复此楼
不积跬步无以致千里
3楼2012-11-05 10:55:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
斑点位置偏离了反射球的中心线，斑点左边暗右边亮，分布不均匀!这是由于在拍摄衍射花样之前没有把晶带轴调整到与投射束一致的方向，导致菊池极偏离投射束方向，使得衍射花样亮度不对称。
赞一下 回复此楼
Lovethepeopleyoumet
4楼2012-11-05 11:40:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu112471

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by huangbx3 at 2012-11-05 11:40:12
斑点位置偏离了反射球的中心线，斑点左边暗右边亮，分布不均匀!这是由于在拍摄衍射花样之前没有把晶带轴调整到与投射束一致的方向，导致菊池极偏离投射束方向，使得衍射花样亮度不对称。

你的意思就是说这样标写没问题，是正确的吧！
赞一下 回复此楼
不积跬步无以致千里
5楼2012-11-05 16:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu112471

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by huangbx3 at 2012-11-05 11:40:12
斑点位置偏离了反射球的中心线，斑点左边暗右边亮，分布不均匀!这是由于在拍摄衍射花样之前没有把晶带轴调整到与投射束一致的方向，导致菊池极偏离投射束方向，使得衍射花样亮度不对称。

帮我看一下是这样子行不？

赞一下 回复此楼
不积跬步无以致千里
6楼2012-11-05 18:39:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

979540168

木虫 (著名写手)
为什么两边不对称，透射斑点不亮，存在偏移矢量，具体请看相关参考书；对于标定，应该是最简单的bcc的低指数带轴。
另，若把带轴标上，更完整。
赞一下 回复此楼
7楼2012-11-05 22:12:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
奥氏体相为fcc结构。衍射花样中的每一个斑点表示的是倒易矢量，应符合矢量加和关系，其中之一是斑点晶面指数关于透射斑点000对称，即在通过ooo斑点的直线两侧的对称斑点晶面指数相同，符号相反。你所标定的两个对称200晶面指数是正确的，两对111晶面指数加和也与200晶面对称，但是沿通过000斑点直线的两个111晶面指数并没有符号相反，因此，正确的标定是：两个200晶面指数不变，将-1-11和-11-1分别改为-1-1-1和-111，使之与另两个111晶面符合矢量加和关系。
同意7楼的建议，要把晶带轴标注在右下角。
赞一下 回复此楼
Lovethepeopleyoumet
8楼2012-11-06 08:38:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu112471

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by huangbx3 at 2012-11-06 08:38:48
奥氏体相为fcc结构。衍射花样中的每一个斑点表示的是倒易矢量，应符合矢量加和关系，其中之一是斑点晶面指数关于透射斑点000对称，即在通过ooo斑点的直线两侧的对称斑点晶面指数相同，符号相反。你所标定的两个对称 ...

那七楼所说的存在偏移矢量，我在这地方应该如何处理，求指导！
赞一下 回复此楼
不积跬步无以致千里
9楼2012-11-06 09:58:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
引用回帖:
9楼: Originally posted by liu112471 at 2012-11-06 09:58:10
那七楼所说的存在偏移矢量，我在这地方应该如何处理，求指导！...

偏移矢量应该只是影响衍射斑点的亮度 （intensity）吧，对标定的结果没有什么影响
赞一下 回复此楼
10楼2012-11-06 19:29:08
