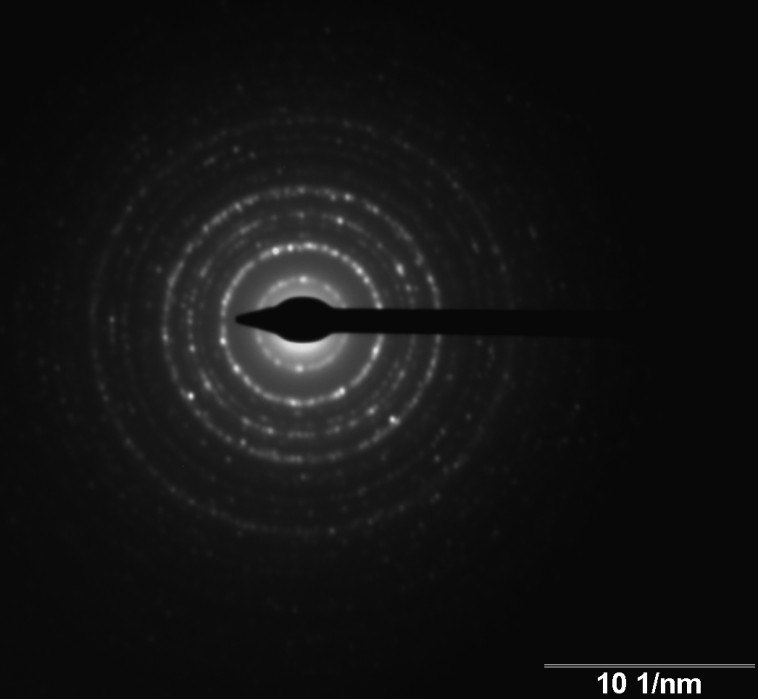

[交流] 【求助】TEM衍射花样标定

对应 PDF卡片为27-0699
麻烦高手教我怎么标定 谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-29 15:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
wandaohzl(金币+1): 鼓励交流 2011-03-29 17:18:05
jojoangel(金币+1): 2011-03-29 22:15:41
http://bbs.instrument.com.cn/shtml/20110329/3213519/
看这个贴子，对着你的PDF卡，应该很好搞定
赞一下(1人) 回复此楼
2楼2011-03-29 15:56:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yipinchun

金虫 (著名写手)
★
jojoangel(金币+1): 2011-03-29 22:15:32
xjajx(金币+1): 鼓励交流 2011-03-30 20:56:26
告诉你个笨办法。找个同样材料的文章，如果也有这个多晶衍射，照葫芦画瓢就行了。

否则就自己对着XRD卡片标，ED和XRD的谱线相对位置差不多，只是比例不一样而已。。。
赞一下(1人) 回复此楼
3楼2011-03-29 21:36:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jojoangel

新虫 (小有名气)
我照着那样算，外环对应的d值比内环要小正确吗？

[ Last edited by jojoangel on 2011-3-29 at 21:57 ]
赞一下 回复此楼
4楼2011-03-29 21:45:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
jojoangel(金币+1): 2011-03-29 22:15:28
那个贴子楼主的算法是错误的，你往下看全了就知道了。
赞一下 回复此楼
5楼2011-03-29 21:53:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jojoangel

新虫 (小有名气)
引用回帖:
Originally posted by temedx at 2011-03-29 21:53:24:
那个贴子楼主的算法是错误的，你往下看全了就知道了。

我就是按照后面的公式算的啊
赞一下 回复此楼
6楼2011-03-29 21:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
jojoangel(金币+1): 2011-03-30 09:01:40
xjajx(金币+1): 鼓励交流 2011-03-30 20:56:40
嗯？是吗？看看这个贴子，是不是能帮到你？
http://muchong.com/bbs/viewthread.php?tid=987510
赞一下(1人) 回复此楼
7楼2011-03-29 22:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
jojoangel(金币+1): 谢谢 2011-03-30 09:01:36
jojoangel(金币+1): 2011-04-10 09:38:10
引用回帖:
Originally posted by jojoangel at 2011-03-29 21:45:59:
我照着那样算，外环对应的d值比内环要小正确吗？

[ Last edited by jojoangel on 2011-3-29 at 21:57 ]

对啊，倒易空间啊，和XRD一样，衍射角度越小，d值越大。
赞一下 回复此楼
8楼2011-03-29 22:54:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cocaine110

银虫 (小有名气)
★
xjajx(金币+1): 鼓励交流 2011-03-30 20:56:49
jojoangel(金币+1): 2011-04-10 09:38:05
用公式Rd=K，知道相机常熟K就可以标定了
赞一下(1人) 回复此楼
9楼2011-03-30 09:26:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
jojoangel(金币+1): 2011-04-10 09:38:15
引用回帖:
Originally posted by cocaine110 at 2011-03-30 09:26:24:
用公式Rd=K，知道相机常熟K就可以标定了

这个照片不用知道K，直接测量取倒数即可。
赞一下 回复此楼
10楼2011-03-30 09:37:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)
jojoangel(金币+1): 2011-04-10 09:38:50
引用回帖:
Originally posted by yipinchun at 2011-03-29 21:36:56:
告诉你个笨办法。找个同样材料的文章，如果也有这个多晶衍射，照葫芦画瓢就行了。

否则就自己对着XRD卡片标，ED和XRD的谱线相对位置差不多，只是比例不一样而已。。。

ED本来就是确定材料组成的手段，怎么可以这样做呢，这样属于学术不端的。
赞一下 回复此楼
11楼2011-03-30 10:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yipinchun

金虫 (著名写手)
jojoangel(金币+1): 2011-04-10 09:38:53
引用回帖:
Originally posted by xiejf at 2011-03-30 10:48:14:
ED本来就是确定材料组成的手段，怎么可以这样做呢，这样属于学术不端的。

这个大帽子被你扣得可够狠的。不同相机常数的ED对应环的比例本来就一样，照样是可以确定材料结构，而不是什么组成。又不是什么未知结构需要精确测量晶格常数啥的。
赞一下 回复此楼
12楼2011-03-30 11:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sysubeing

铜虫 (小有名气)
tem图像对应的电子衍射花样是怎么判断晶面的？求教
赞一下 回复此楼
13楼2011-03-30 20:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

未央于一

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问，这个衍射花样是多晶，然后尺寸较小吗？多晶不都是连续的环吗？
赞一下 回复此楼
14楼2012-11-14 20:07:54
