[求助] 【求助】TEM 标定晶面和一维微米材料的生长方向

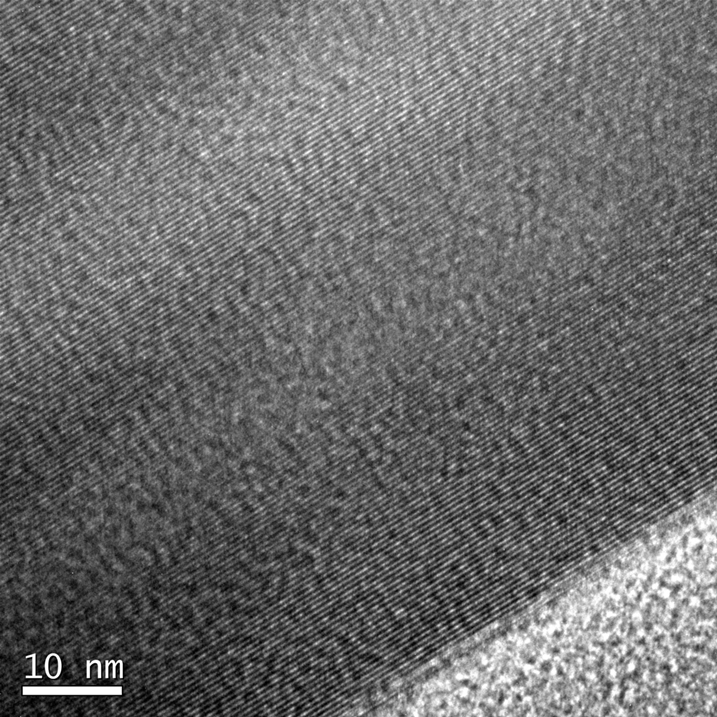

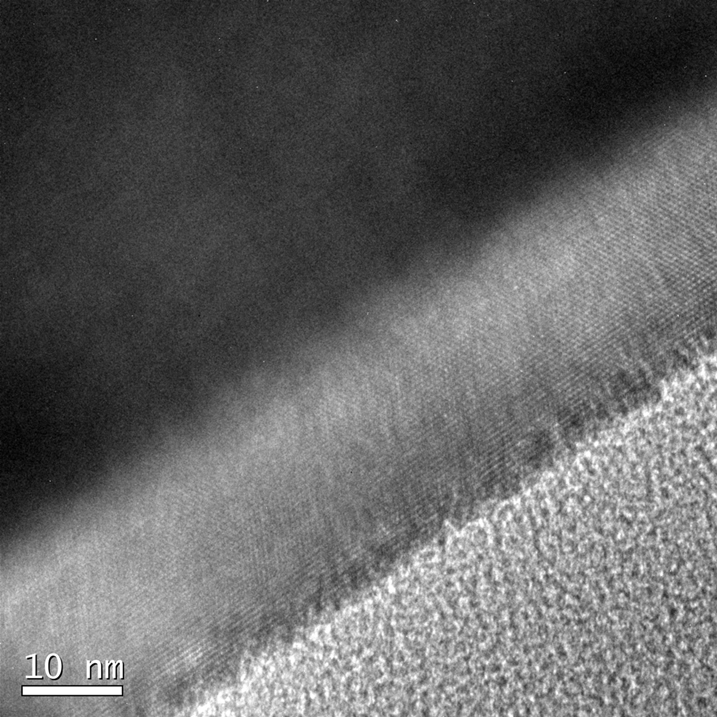

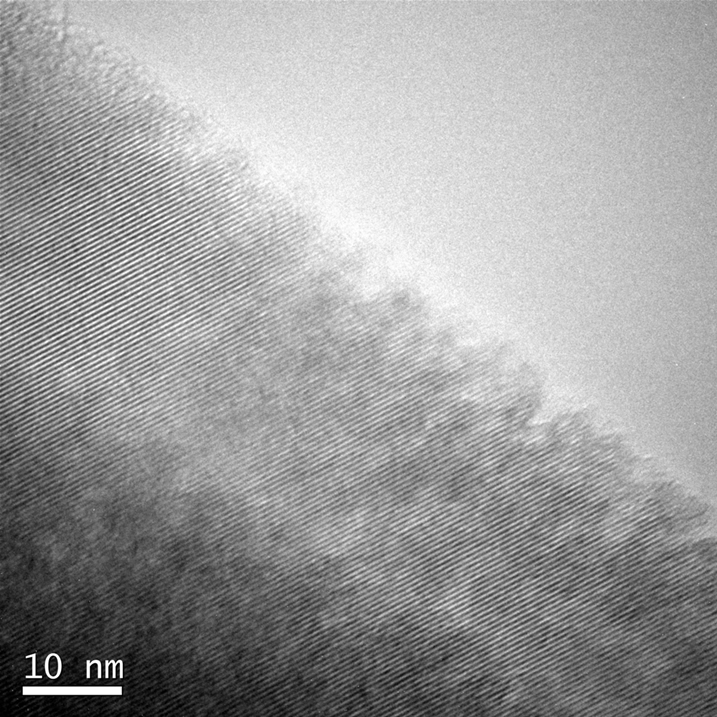

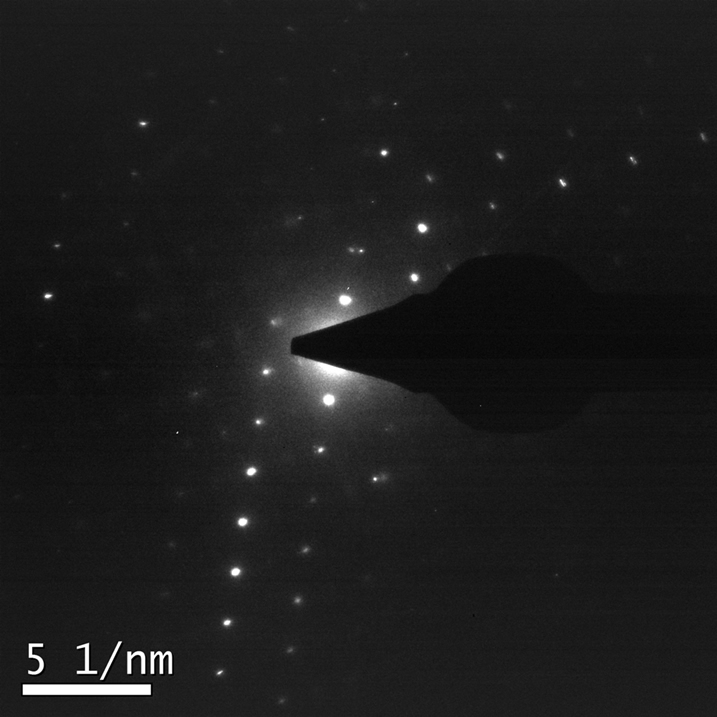

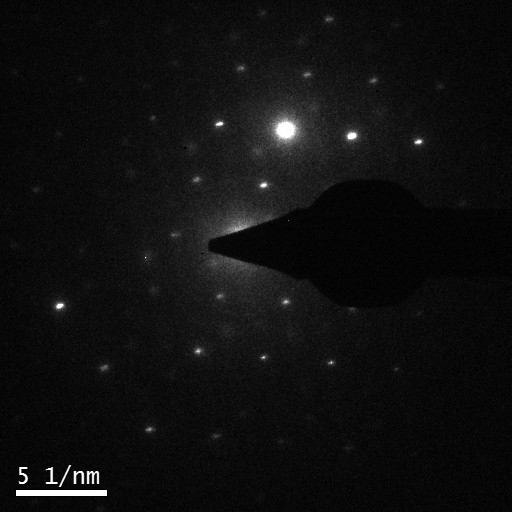

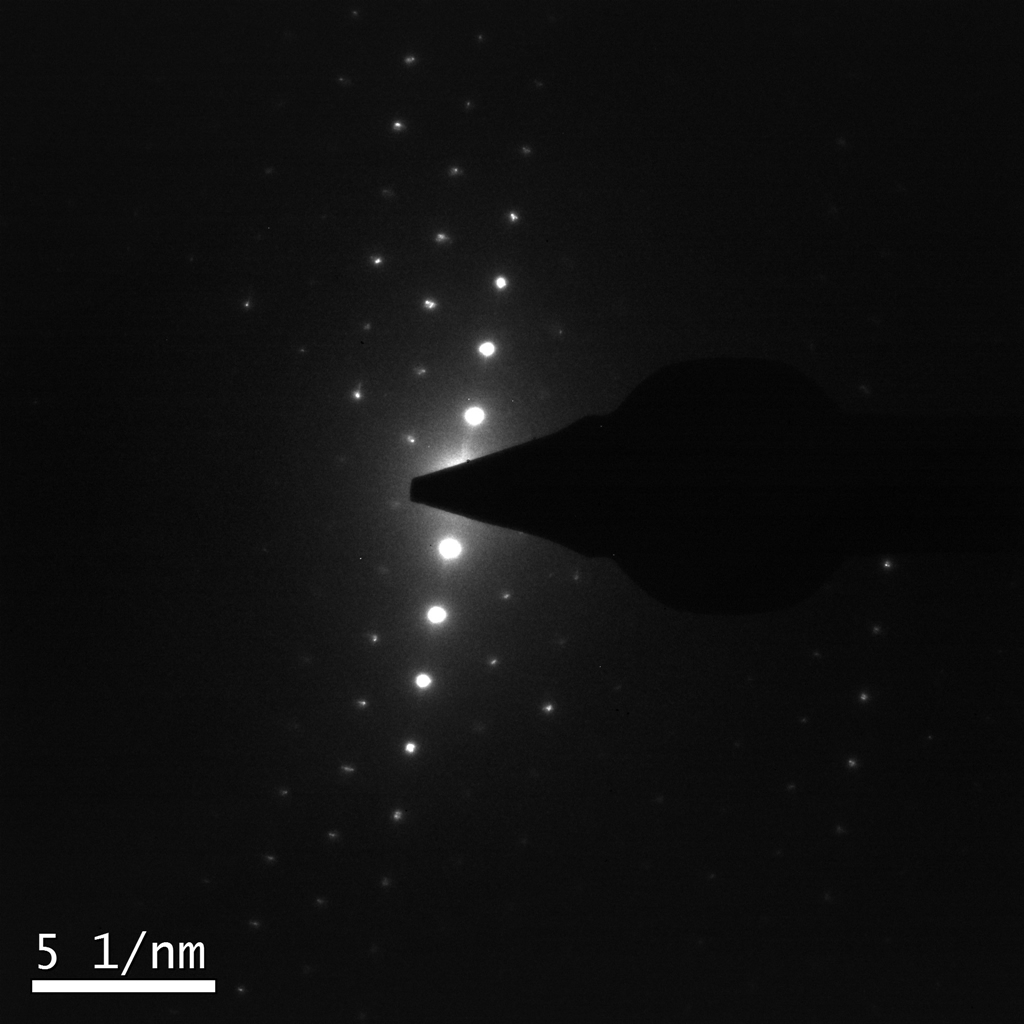

根据衍射斑点标定晶面，根据高分辨图像标定一维微米材料的生长方向。

注：受上传图片大小限制，贴的图片是经过压缩的。未压缩的图片见附件中压缩包（新建文件夹.rar）。















[ Last edited by zhuchengcai on 2011-5-28 at 19:49 ]
回复此楼

» 收录本帖的淘贴专辑推荐

Fung的Adv Mls的积累

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-05-27 23:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuchengcai

金虫 (正式写手)
引用回帖:
Originally posted by zhuchengcai at 2011-05-27 23:56:03:
根据衍射斑点标定晶面，根据高分辨图像标定一维微米材料的生长方向。

注：受上传图片大小限制，贴的图片是经过压缩的。未压缩的图片见附件中压缩包（新建文件夹.rar）。
[eimg]6b/a2/1034110_1306582658_351.j ...

咋就没人会标吗？自己先顶一下。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2011-05-28 21:52:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

最近有点忙

木虫 (正式写手)

傻乎乎的笨学生

【答案】应助回帖

这个应该发微纳材料版去啊~~~~~
赞一下 回复此楼
一步一步慢慢来~~~
3楼2011-05-29 09:39:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)

【答案】应助回帖

★
zhuchengcai(金币+5): 我自己已经标过了，可是不知道根据什么来判断一维纳米材料的生长方向。 2011-05-30 13:17:07
wsht212(金币+1): 2011-05-30 13:28:45
引用回帖:
Originally posted by zhuchengcai at 2011-05-27 23:56:03:
根据衍射斑点标定晶面，根据高分辨图像标定一维微米材料的生长方向。

注：受上传图片大小限制，贴的图片是经过压缩的。未压缩的图片见附件中压缩包（新建文件夹.rar）。
[eimg]6b/a2/1034110_1306582658_351.j ...

用TEM那个软件很好标，先量出晶格间距，对照PDF就知道那个见面的
可以标了！
赞一下(1人) 回复此楼
4楼2011-05-29 09:44:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuchengcai

金虫 (正式写手)
就没有一个会标的吗？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2011-05-29 19:21:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamingt

金虫 (正式写手)

【答案】应助回帖

★
wsht212(金币+1): 2011-05-30 13:28:53
你要告诉大家是啥化合物才有可能标定出来

另外，那些电子衍射图和纳米线形貌像是什么关系，是对图1的行貌相原位打的衍射么？为什么有好几张衍射图？ 不说清楚别人也没法帮忙
赞一下(1人) 回复此楼
6楼2011-05-30 00:10:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuchengcai

金虫 (正式写手)
引用回帖:
Originally posted by dreamingt at 2011-05-30 00:10:59:
你要告诉大家是啥化合物才有可能标定出来

另外，那些电子衍射图和纳米线形貌像是什么关系，是对图1的行貌相原位打的衍射么？为什么有好几张衍射图？ 不说清楚别人也没法帮忙

由于相关实验结果还没有发表，所以具体化合物暂时保密。

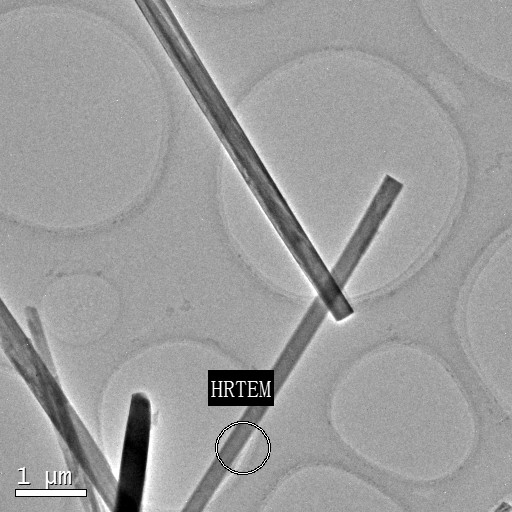

       衍射图和高分辨都是在低分辨图中标注区域打出来的。衍射图效果不太好，所以就多发了几张以供参考。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2011-05-30 09:12:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamingt

金虫 (正式写手)

【答案】应助回帖

★
zhuchengcai(金币+5): 其实如果仔细看的话衍射花样应该是一样的，只不过在拍的效果不好。 2011-05-30 13:18:34
wsht212(金币+1): 2011-05-30 13:29:04
引用回帖:
Originally posted by zhuchengcai at 2011-05-30 09:12:19:
由于相关实验结果还没有发表，所以具体化合物暂时保密。
       衍射图和高分辨都是在低分辨图中标注区域打出来的。衍射图效果不太好，所以就多发了几张以供参考。

[ 发自手机版 http://emuch.n ...

这个，别人很难帮你的  同一个区域打的衍射，为什么衍射图花样不一样。

网上搜搜相关电子衍射标定教程，再下载个DigitalMicrograph软件,应该有用
赞一下(1人) 回复此楼
8楼2011-05-30 10:33:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天晴8986

新虫 (小有名气)
楼主，我也在愁这个标定的问题啊，不知道你的问题解决了吗，可否赐教一下，多谢了
赞一下 回复此楼
9楼2011-12-26 17:50:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmus

木虫 (正式写手)
通过量与衍射斑点中心对称的两个最近邻衍射斑的距离（直径），通过2/距离就可以知道这个晶面间距，对比XRD卡片上的晶面间距就可以推测出是哪个晶面了。同理，算出刚才那两个衍射斑点附近的衍射斑的直径，在同一个圆上的是属于同一个晶面族的。你可以通过量这些衍射斑之间的夹角，判断到底是属于哪个晶面的，这样就可以标定出来了。其它的可以通过上面的方法，或是用矢量的方法算出来。高分辨只要直接量面间距，对照XRD卡片，就可以知道是哪个晶面了。
赞一下(4人) 回复此楼
10楼2011-12-27 16:01:07
