[交流] TEM如何确定入射电子束方向

我的样品是离子减薄的样品，在做TEM时，能在同一个区域，以不同的晶向（如<110>,<100>等）入射电子束来获取衍射图谱吗？如何得出入射的电子束方向？

如果没有选区电子衍射（SADP）谱，能确定入射电子束的方向吗？如何确定？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-05-04 20:56:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MANOWAR

金虫 (正式写手)
★
lyylisa(金币+1): 谢谢参与
mark，留名~期待有人回复~
赞一下 回复此楼
2楼2012-05-05 22:25:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

white8739

金虫 (著名写手)
★ ★
lyylisa(金币+1): 谢谢参与
linhua0402313: 金币+1, 感谢回帖交流！ 2012-05-06 17:50:20
hrtem转fft图也行，其实和选取电子衍射一样的
赞一下 回复此楼
3楼2012-05-06 10:18:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyylisa

银虫 (小有名气)
linhua0402313: , 感谢回帖交流！ 2012-05-06 17:50:28
引用回帖:
3楼: Originally posted by white8739 at 2012-05-06 10:18:13:
hrtem转fft图也行，其实和选取电子衍射一样的

如果我不做HRTEM，只做低倍情况下的，是不是就必须做选区电子衍射，才能确定方向？这是不是唯一的方法呢？
赞一下 回复此楼
4楼2012-05-06 11:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)
★ ★
lyylisa(金币+1): 谢谢参与
linhua0402313: 金币+1, 感谢回帖交流！ 2012-05-06 17:50:34
确定入射电子束方向，或者准确的说是带轴方向当然最方便的就是选区衍射呀！
TEM中最常用也是所有其他技术的基础的就是选取电子衍射，做高分辨、会聚束、STEM、谱等都要先看看选区衍射的。
赞一下 回复此楼
5楼2012-05-06 14:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★ ★
lyylisa(金币+1): 谢谢参与
linhua0402313: 金币+1, 感谢回帖交流！ 2012-05-06 17:50:44
首先肯定的是可以的，你可以通过踩菊池线的来得到你要的轴向。入射束的方向就是可以根据衍射斑点来判定，如fcc的【001】是正方形，【111】是正六边形。
   如果没有衍射斑点，可以用软件模拟。
赞一下 回复此楼
6楼2012-05-06 16:31:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)
★
lyylisa(金币+1): 谢谢参与
补充一点，如果要实现楼主所说的看不同入射束方向下的衍射谱，需要双倾的试样杆，单倾的貌似很难做到
  另外楼主的第二个问题，确定入射束方向不一定要SADP，一般的衍射条件就行了，我们做SADP一般是因为在基体里有其它相的存在，做SADP是为了分析该相的类型以及该相和基体间的位向关系
  你说的没有衍射谱如何判定入射束，这个我还不是很明白你的意思，如果你想知道该材料在某入射束下的衍射谱的话，那只能是找其它的文献或者如我之前所说的软件模拟了
赞一下 回复此楼
7楼2012-05-06 18:34:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangwb519

铜虫 (小有名气)
★ ★ ★
lyylisa(金币+1): 谢谢参与
linhua0402313: 金币+2, 欢迎回帖交流，解答的很详细啊， 2012-05-07 00:25:15

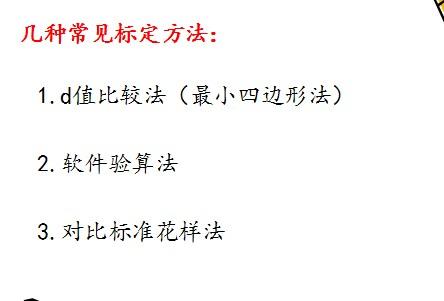

1

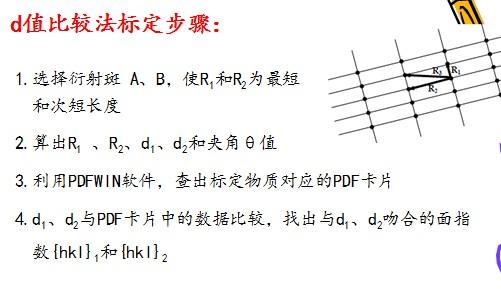

2

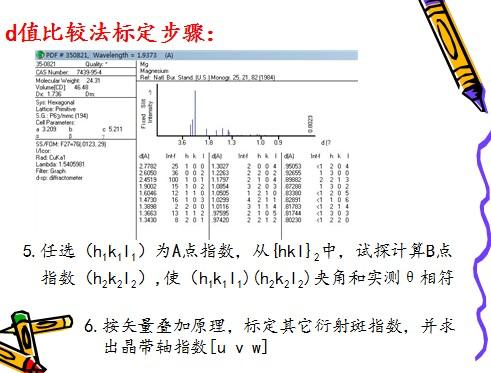

3
赞一下(2人) 回复此楼
8楼2012-05-06 23:43:23
