[求助] 选区电子衍射（SAED）花样解析

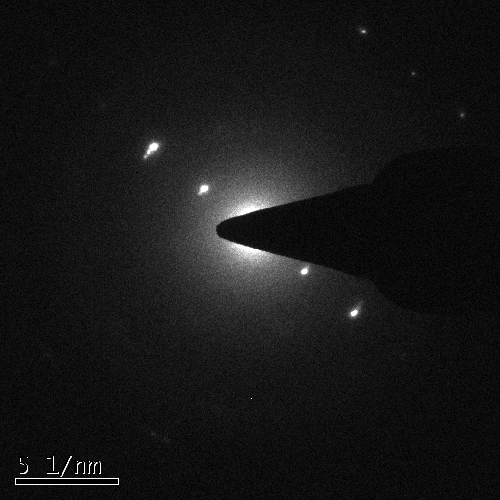

想请教一下，这个电子衍射照片怎么是这样的呢？是正常的吗？怎么不像一般花状的各个方向都有衍射斑点呢？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-08 21:34:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xhzhu2008

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这个电子衍射图的晶带轴是一个（hkl)很大的晶带轴，两边的衍射斑点也不对称，一个垃圾衍射谱图。
赞一下(1人) 回复此楼
11楼2013-03-11 02:06:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xhzhu2008

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★
lijianchen: 金币+2, ★有帮助, 谢谢 2013-03-21 11:19:50
是的，最好不要记录这样的SAED图案
赞一下(1人) 回复此楼
15楼2013-03-16 05:38:43
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

吕韶凯

铜虫 (初入文坛)
应该是正常的吧
回复此楼
2楼2013-03-08 22:47:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

gongpei123

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lijianchen: 金币+5, ★★★很有帮助 2013-03-09 20:00:17
右上角那三个斑点和中间那三个构成平行四边形网格。如果是常见材料，你用标准花样对照法就可以确定是哪个物相的的哪个晶带的衍射。
赞一下 回复此楼
聪明是先天的天赋,善良是后天的选择
3楼2013-03-09 00:02:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lulufan

专家顾问 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
lijianchen: 金币+2 2013-03-09 19:59:59
这样的花样一般是单晶或者多晶的取向排列。每个方向都有的那种是多晶的衍射图样。
赞一下 回复此楼
4楼2013-03-09 06:42:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lijianchen

木虫 (小有名气)
引用回帖:
3楼: Originally posted by gongpei123 at 2013-03-09 00:02:39
右上角那三个斑点和中间那三个构成平行四边形网格。如果是常见材料，你用标准花样对照法就可以确定是哪个物相的的哪个晶带的衍射。

每个物相的每个晶带都有特定的标准花样吗？从哪里可以找到相关资料？我在论坛里搜过相关帖子，感觉讲的例子不多，看完之后还是有些迷糊啊，请高手指教！
赞一下 回复此楼
5楼2013-03-09 08:47:28
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lijianchen

木虫 (小有名气)
引用回帖:
4楼: Originally posted by lulufan at 2013-03-09 06:42:37
这样的花样一般是单晶或者多晶的取向排列。每个方向都有的那种是多晶的衍射图样。

我看好多文献上或者是帖子介绍的例子中，那种各方向都有衍射斑点比较清楚单一的都是单晶呢？那种斑点比较乱些的一般都叫多晶呢？单晶和多晶的具体区别到底是什么呢？难道平常见的那些个方向都有衍射斑点的都是多晶吗？小虫为新手，对这方面知识了解太少，还请不吝赐教！
赞一下 回复此楼
6楼2013-03-09 09:06:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fubaidong

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lijianchen: 金币+10, ★★★很有帮助 2013-03-09 19:59:13
多晶材料的衍射花样为同心圆环 单晶材料才会呈现出衍射斑点 是由于多晶材料内各个取向的晶粒都存在 而且数目较多 所以它们的衍射斑点连在一块 构成了晕环 至于你的这个结果 我也没太看明白 可以找本将TEM原理的书籍查阅一下
赞一下 回复此楼
7楼2013-03-09 09:35:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
lijianchen: 金币+3, ★有帮助 2013-03-09 20:00:55
虽然正常 但是很可能不是主要衍射面对应的图案 解析也比较困难
赞一下 回复此楼
sunyu730_emuch@126.com
8楼2013-03-09 10:14:50
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lulufan

专家顾问 (知名作家)
引用回帖:
6楼: Originally posted by lijianchen at 2013-03-09 11:06:25
我看好多文献上或者是帖子介绍的例子中，那种各方向都有衍射斑点比较清楚单一的都是单晶呢？那种斑点比较乱些的一般都叫多晶呢？单晶和多晶的具体区别到底是什么呢？难道平常见的那些个方向都有衍射斑点的都是多晶 ...

我上面说得有点不对了，多晶的就是同心环，一层一层的。单晶的就是单独的点。但是有时定向排列的多晶也会是单独的很多个点。
赞一下 回复此楼
9楼2013-03-10 09:50:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lijianchen: 金币+15, ★★★很有帮助 2013-03-11 08:32:35
这个衍射花样比较正常。衍射点一般都应该是中心对称出现的，你的这个也是，只不过一侧清楚，另一侧模糊，但也能隐约看得见。出现这样的原因主要是晶体的方向与入射电子束的方向并不是理想状态，但不会影响分析。如果已经知道了材料的物相，那么可以根据测这些点到中心的距离把相应的晶面间距算出来，然后与标准值对比得到每个点所代表的晶面。从而分析材料的晶面取向等信息。
赞一下 回复此楼
仰望星空脚踏实地
10楼2013-03-10 13:18:00
