[求助] 多晶和非晶的选区电子衍射和高分辨求助

求助:

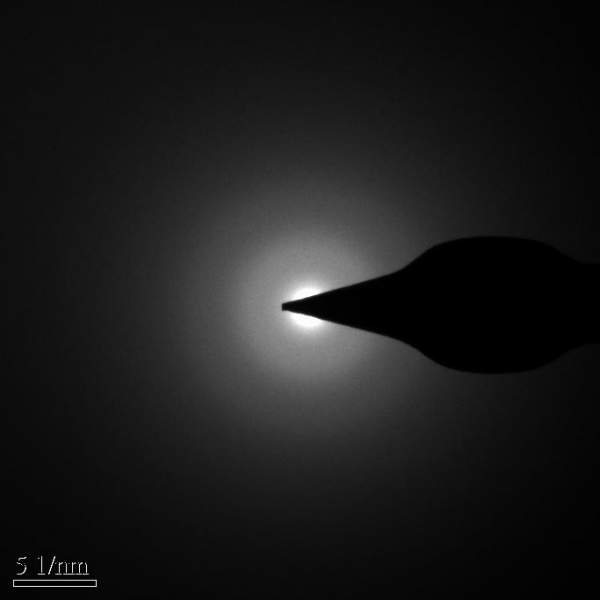

1、非晶材料的选区电子衍射呈明显晕状,但是还是能看到比较明显的衍射环,证明有一定量的多晶体存在。请教,多晶环范围比较宽,怎么测量r值比较精确呢?内径外径或者是中间?如下图。http://bcs.duapp.com/emuchnet/20 ... _1377053189_875.jpg

2、SiC非晶的高分辨中 发现了颗粒状的晶体,直径在2-5nm左右,初步判断应该是Si的晶体颗粒,但是未发现SiC的结晶颗粒。能和选区电子衍射中的模糊的两个环对应上么?可以认为选区电子衍射中的两个环一个是Si的一个是SiC的么?可以说明SiC存在一定的多晶么?
多晶和非晶的选区电子衍射和高分辨求助
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

这样不清楚的环是不能够进行标定的。因为标定时要从中心向环去量取从而确定衍射环为哪个晶面的间距。这样的数据根本就没法辨别环的位置,凭着感觉去测的话,误差就太大了,没有可信度。
仰望星空脚踏实地
2楼2013-08-29 15:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

raphael2769

新虫 (小有名气)

引用回帖:
2楼: Originally posted by avgon at 2013-08-29 15:01:55
这样不清楚的环是不能够进行标定的。因为标定时要从中心向环去量取从而确定衍射环为哪个晶面的间距。这样的数据根本就没法辨别环的位置,凭着感觉去测的话,误差就太大了,没有可信度。

那也就是说我只能定性的说有可能存在多晶咯?但是后来确实在高分辨中看到了一些1nm-3nm的晶粒 比较少
3楼2013-08-30 00:38:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by raphael2769 at 2013-08-30 00:38:18
那也就是说我只能定性的说有可能存在多晶咯?但是后来确实在高分辨中看到了一些1nm-3nm的晶粒 比较少...

这样的图用来说明是非晶还可以。既然你在HRTEM下看到那么小的晶粒,那可以直接对这些晶粒打高分辨相啊,如果看到晶格不是能得到更多信息。如果这么小都看不到晶格的话,那可能说明这些是结晶非常不好的晶粒,那就没什么意思了。
仰望星空脚踏实地
4楼2013-08-30 01:04:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

raphael2769

新虫 (小有名气)

引用回帖:
4楼: Originally posted by avgon at 2013-08-30 01:04:54
这样的图用来说明是非晶还可以。既然你在HRTEM下看到那么小的晶粒,那可以直接对这些晶粒打高分辨相啊,如果看到晶格不是能得到更多信息。如果这么小都看不到晶格的话,那可能说明这些是结晶非常不好的晶粒,那就没 ...

嗯嗯 后来就是用这个思路 得到高分辨了 也标定了结构和晶向!感谢
5楼2013-08-30 10:08:27
