[求助] TEM 结果中的衍射标注 已有1人参与

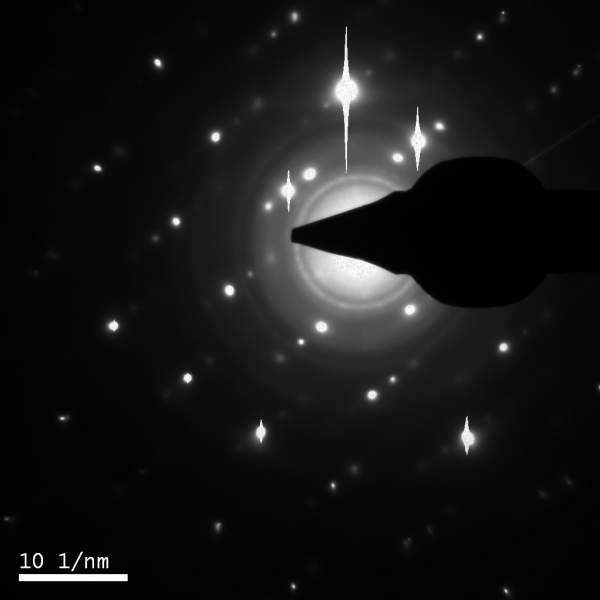

小虫求大神解释,这是多套格子么?怎么标注?多谢!
TEM 结果中的衍射标注
回复此楼

» 收录本帖的淘帖专辑推荐

透射电镜TEM

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

湖泊
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xujing8072

铁杆木虫 (正式写手)

最好是跟XRD以及HRTEM配合着来标定
2楼2013-12-23 10:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

284926268

木虫 (小有名气)

小调斯

引用回帖:
2楼: Originally posted by xujing8072 at 2013-12-23 10:47:00
最好是跟XRD以及HRTEM配合着来标定

有HRTEM,样品是GaN,高分辨能看到晶体排列!
湖泊
3楼2013-12-24 16:36:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xujing8072

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
3楼: Originally posted by 284926268 at 2013-12-24 16:36:46
有HRTEM,样品是GaN,高分辨能看到晶体排列!...

量一下HRTEM中晶格的晶面间距,并与XRD中每个面的面间距对照,就基本可以确定该面的面指数,再量一下SAED中衍射斑点距离中心斑点的距离,求一下倒数,就是面间距,对应一下前面的XRD以及HRTEM,就可以确定该斑点的晶面指数。如果是多套斑点的话,说明XRD中存在不止一个物相,找出该物相是什么,分别标定,希望能帮到你!
4楼2013-12-25 20:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xujing8072

铁杆木虫 (正式写手)

引用回帖:
3楼: Originally posted by 284926268 at 2013-12-24 16:36:46
有HRTEM,样品是GaN,高分辨能看到晶体排列!...

当然,就你这个SAED图谱来说,可能是位错比较多造成的,这样就可以选择中间的斑点来标记(每个位置有三个斑点)
5楼2013-12-25 20:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

284926268

木虫 (小有名气)

小调斯

引用回帖:
4楼: Originally posted by xujing8072 at 2013-12-25 20:36:40
量一下HRTEM中晶格的晶面间距,并与XRD中每个面的面间距对照,就基本可以确定该面的面指数,再量一下SAED中衍射斑点距离中心斑点的距离,求一下倒数,就是面间距,对应一下前面的XRD以及HRTEM,就可以确定该斑点的 ...

太好了,谢谢!
湖泊
6楼2013-12-26 08:56:45
