小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » TEM电子衍射花样标定
472/5返回列表上一页12345下一页
查看: 8949  |  回复: 46
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Feiyuzh

木虫 (小有名气)
引用回帖:
10楼: Originally posted by huangbx3 at 2012-02-11 16:09:45:
衍射斑点标定需要熟悉晶体x射线衍射，晶体晶面间距计算公式，晶体衍射的消光条件及衍射强度计算公式。建议你看一下参考书。
分析电子显微学导论，戎咏华
金属x射线学，范雄
材料现代分析方法，左演声

非常谢谢您的帮助！我是先计算出晶面间距d，然后对卡片的。。。
密排六方结构的指数不对，我代进去算了一下，不符合
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : PDF#05-0665.txt
    • 2012-02-11 16:51:52, 2.49 K
11楼2012-02-11 16:52:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keqi8058

金虫 (正式写手)
6楼标的不对!
回复此楼
12楼2012-02-12 01:04:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
★
qlf_126: 金币+1, 感谢参与！ 2012-03-17 10:04:58
你能否提供多一点信息，这两种相是同种成分吗？我试着算了密排六方的c/a，结果相差太多。另外，体心立方的晶格常数对否？我算的是0.374nm左右。
赞一下 回复此楼
Lovethepeopleyoumet
13楼2012-02-12 08:21:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Feiyuzh

木虫 (小有名气)
引用回帖:
13楼: Originally posted by huangbx3 at 2012-02-12 08:21:34:
你能否提供多一点信息，这两种相是同种成分吗？我试着算了密排六方的c/a，结果相差太多。另外，体心立方的晶格常数对否？我算的是0.374nm左右。

锆合金，经过热处理得到的两种相，α相（密排六方结构）和β相（体心立方结构），附件是两相的卡片。
多谢您的指教！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 卡片-α相.txt
    • 2012-02-12 10:27:15, 2.49 K
  • 附件 2 : 卡片-β相.txt
    • 2012-02-12 10:27:23, 1.28 K
14楼2012-02-12 10:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
zhyq8767(金币+1): 感谢交流！ 2012-02-16 08:53:26
引用回帖:
14楼: Originally posted by Feiyuzh at 2012-02-12 10:27:54:
锆合金，经过热处理得到的两种相，α相（密排六方结构）和β相（体心立方结构），附件是两相的卡片。
多谢您的指教！

请不要客气，我通过你给的信息算了一下，我前面对体心立方相的标定还是比较可信的。但是，距离中心斑点最近的弱斑点的晶面间距为0.7521nm，远大于pdf卡上alfa相的c轴间距0.5147nm（即不可能为alfa相的衍射斑点）。所以怀疑是否为另外的相，或者出现了超点阵及其他衍射现象。这是我无法解决的，抱歉！希望你搞清楚后，能告诉我，谢谢！
赞一下 回复此楼
Lovethepeopleyoumet
15楼2012-02-12 11:37:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Feiyuzh

木虫 (小有名气)
引用回帖:
15楼: Originally posted by huangbx3 at 2012-02-12 11:37:12:
请不要客气，我通过你给的信息算了一下，我前面对体心立方相的标定还是比较可信的。但是，距离中心斑点最近的弱斑点的晶面间距为0.7521nm，远大于pdf卡上alfa相的c轴间距0.5147nm（即不可能为alfa相的衍射斑点） ...

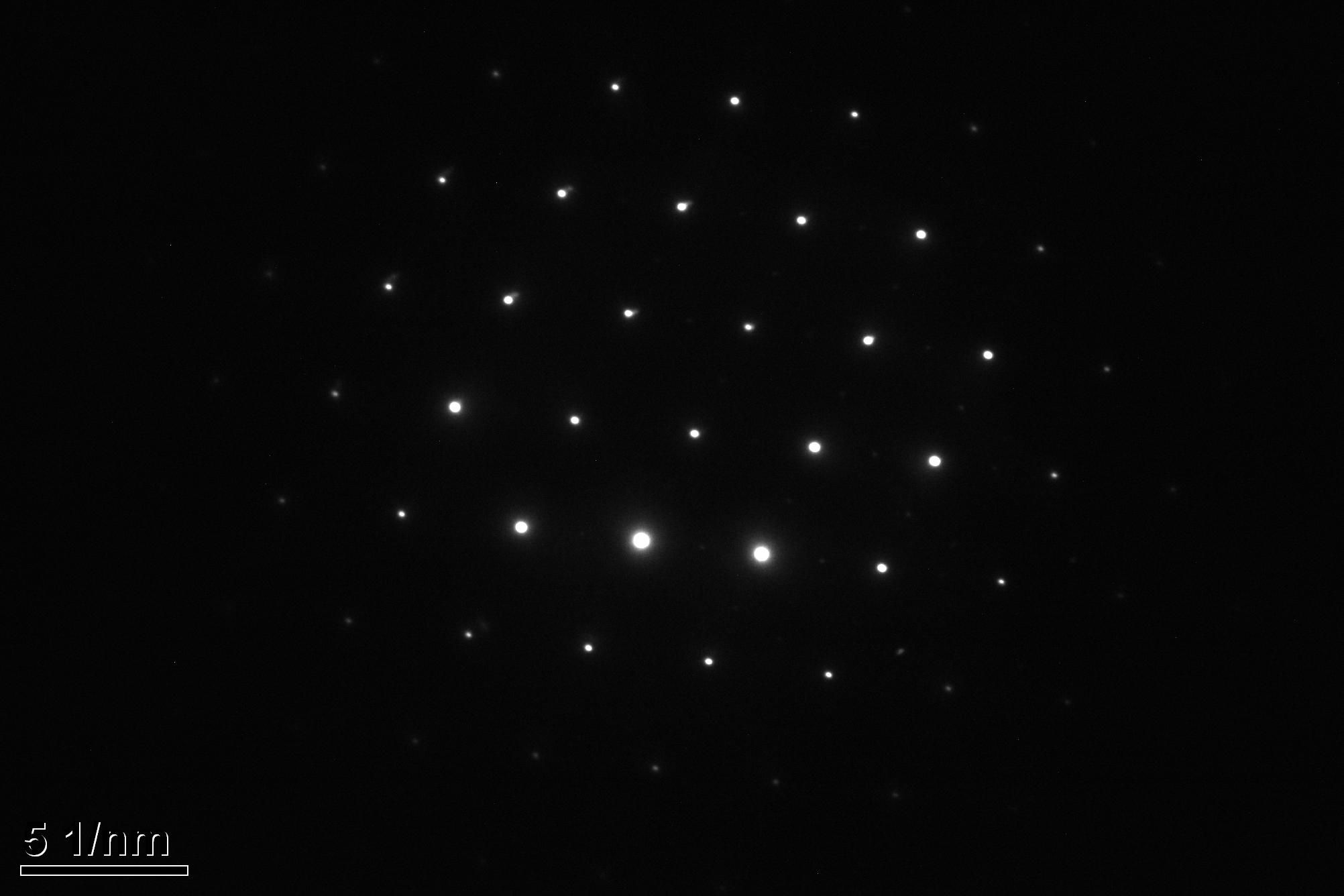

老师，再次请教一下衍射斑点标定的问题，下图我标的是alpha相（密排六方），但是角度符合不上，您再帮我看看，谢谢！（六方结构好复杂）
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 卡片-α相.txt
    • 2012-02-15 21:48:54, 2.49 K
  • 附件 2 : 卡片-β相.txt
    • 2012-02-15 21:48:57, 1.28 K
16楼2012-02-15 21:49:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-03-17 10:05:40
这是谁跟你照的极品衍射
为什么不把晶带轴转正呢？
这样看多难看，好好的一套衍射花样，被他转成这种形状
哎！！这才是技术
赞一下 回复此楼
17楼2012-02-16 08:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Feiyuzh

木虫 (小有名气)
引用回帖:
17楼: Originally posted by 379357471 at 2012-02-16 08:52:49:
这是谁跟你照的极品衍射
为什么不把晶带轴转正呢？
这样看多难看，好好的一套衍射花样，被他转成这种形状
哎！！这才是技术

哦，照的时候我也不太懂，就全听凭老师的了。现在已经这样了，没有办法了，关键是斑点的标定，有点愁啊！
赞一下(1人) 回复此楼
18楼2012-02-16 09:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
★
qlf_126: 金币+1, 感谢参与！ 2012-03-17 10:05:58
这张图跟面心立方[011]晶带轴的衍射花样一样的，你确定这是密排六方相？我对六方的衍射花样也不熟的，如果这真是六方相，我需要点时间去看看。
赞一下 回复此楼
Lovethepeopleyoumet
19楼2012-02-18 10:49:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
zhyq8767(金币+1): 感谢交流 2012-02-18 11:45:46
按照你所提供的Zr数据，我计算了最近两个斑点的晶面间距，米勒指数对应的是100和101斑点，但是通过晶面夹角的计算公式，夹角度数为28度左右，而图中量取的角度为55度左右，所以不应该是这个相。
另外，你最初提供的衍射图谱，我猜测可能是有序相的衍射，而不是两个相的衍射斑点。
希望你核对一下，也请熟悉衍射斑点标定的高手指点一下。
赞一下(1人) 回复此楼
Lovethepeopleyoumet
20楼2012-02-18 11:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
