[求助] 纳米晶体的电子衍射图是怎么看的?

我做的电子衍射图,不会判断其晶型
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯相关

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

做好自己
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dolphin88323

铁杆木虫 (正式写手)

引用回帖:
12楼: Originally posted by csumseczh at 2013-09-24 08:33:17
看了你的SAED图,可能有两个原因导致你量的半径的比例和pdf上的对不上:
(1)曝光时间太短,所以可能仪器自身的noise产生的点会误导你选错晶面族。不知道你测SAED的仪器是否可以增加曝光时间,这样得到的衍射图谱 ...

好的   这两天去试下  十分感谢
海纳百川 有容乃大 壁立千仞 无欲则刚
14楼2013-09-24 09:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
wing77: 金币+5 2013-09-23 21:13:36
晶型一般用XRD确定,然后再用SAED及HRTEM对晶体进行更详细的晶面取向等信息的确定。
仰望星空脚踏实地
2楼2013-09-22 09:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongjzh

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
同意楼上
SAED全称选区电子衍射
是某一区域的电子衍射花样图,不一定反应的是整体样品的信息。
样品的晶型要从宏观的XRD来判断
3楼2013-09-22 10:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

感谢参与,应助指数 +1
根据衍射点到中心斑点的距离确定对应的晶面
麦麦爸爸爱小牛
4楼2013-09-22 11:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
贴图可以初步看看,这个能不能标定也很大取决于你样品的好坏,照的图是不是清楚简单容易分析
5楼2013-09-22 12:18:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csumseczh

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
wing77: 金币+5, 有帮助 2013-09-23 21:17:27
楼主是不是没有贴图上去,我看不到图。一般来讲,确定一个样品或者样品的某些区域的晶体结构可以用以下方法:
(1)量出所有的衍射点到中心(即入射电子束)的距离。并把相同距离的点归为同一类,即同一晶面族。
(2)算出这些点到中心的距离的的比例关系,比如1: sqrt(3): sqrt(4):sqrt(7):sqrt(9)...是六方结构。每种晶系都有特定的比例关系。你可以通过你得到的比例值去对比七大晶系中晶面的理论比例值,看哪一种晶体结构的比例值和你的最匹配。那么就可以确定是这种晶体结构了。
(3)若需要确定空间群,那需要另加讨论了。

此外,电子衍射和X射线衍射具有相通性,只不过一般X射线很大,实验室光源的X射线束有1 mm大小,所以看到的是一种统计性的结构。电子选取衍射可以确定局部区域的结构。希望这些对你有帮助。
6楼2013-09-22 21:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dolphin88323

铁杆木虫 (正式写手)

引用回帖:
6楼: Originally posted by csumseczh at 2013-09-22 21:30:10
楼主是不是没有贴图上去,我看不到图。一般来讲,确定一个样品或者样品的某些区域的晶体结构可以用以下方法:
(1)量出所有的衍射点到中心(即入射电子束)的距离。并把相同距离的点归为同一类,即同一晶面族。
...

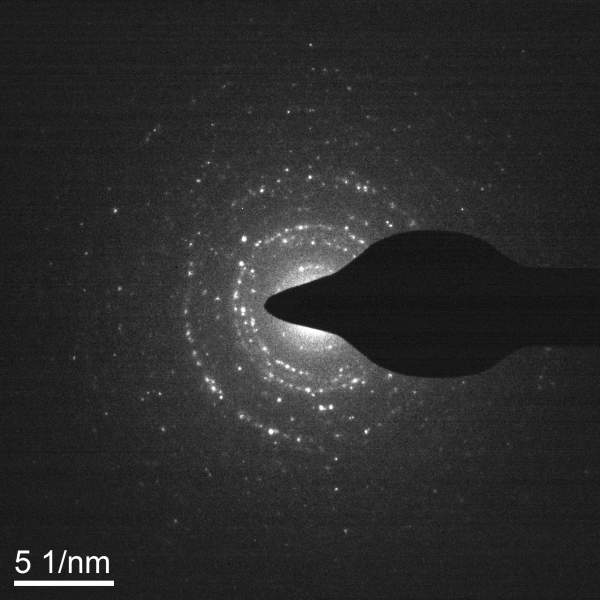

高手啊  那你帮我看下这张saed图吧  我做的是立方相的尖晶石结构 用xrd已经表征证实过了  但是打选区衍射的时候  这张图不太会看  量这个环的半径也和我的pdf卡片对不上  是我量错了还是什么其他问题  还请赐教  十分感激
纳米晶体的电子衍射图是怎么看的?

海纳百川 有容乃大 壁立千仞 无欲则刚
7楼2013-09-23 09:06:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wing77

铜虫 (正式写手)

引用回帖:
2楼: Originally posted by avgon at 2013-09-22 09:38:37
晶型一般用XRD确定,然后再用SAED及HRTEM对晶体进行更详细的晶面取向等信息的确定。

谢谢!给了一个思路
做好自己
8楼2013-09-23 21:13:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wing77

铜虫 (正式写手)

引用回帖:
3楼: Originally posted by kongjzh at 2013-09-22 10:05:12
同意楼上
SAED全称选区电子衍射
是某一区域的电子衍射花样图,不一定反应的是整体样品的信息。
样品的晶型要从宏观的XRD来判断

9楼2013-09-23 21:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wing77

铜虫 (正式写手)

引用回帖:
6楼: Originally posted by csumseczh at 2013-09-22 21:30:10
楼主是不是没有贴图上去,我看不到图。一般来讲,确定一个样品或者样品的某些区域的晶体结构可以用以下方法:
(1)量出所有的衍射点到中心(即入射电子束)的距离。并把相同距离的点归为同一类,即同一晶面族。
...

非常感谢!楼主很懂这方面,我想请教一下那个距离怎么测量?其中图中的标尺是10 1/nm,我不懂这是什么意思?
做好自己
10楼2013-09-23 21:17:20
