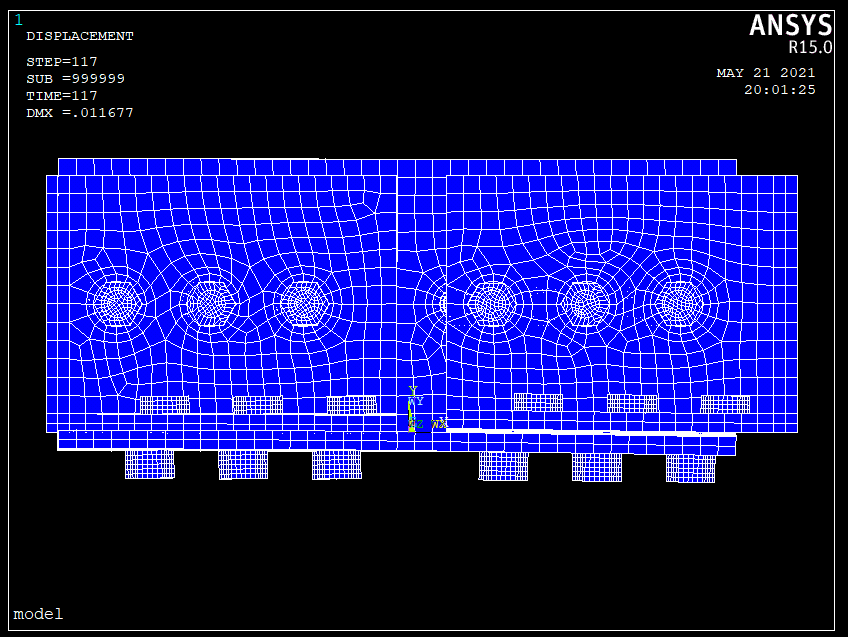

我做的是结构的静力分析，结构模型为两个角钢用一个包钢连接在一起，然后每根角钢与包钢用6颗螺栓连接，需要在右角钢右端面施加位移荷载（总共分了100个荷载步，每个荷载步施加0.1mm位移荷载），然后提取出右角钢右端面的位移荷载值与位移的关系曲线，并需要得到整个结构的能够承受的最大的右角钢右端面的位移荷载值（荷载承载力值）。可能由于螺栓直径小而角钢厚度大，使得结构在进入塑性阶段后位移荷载值加到一定阶段后变得不稳定而不收敛（如下图二变形图所示），不收敛之前的计算结果显示施加的位移荷载值仍然在增大，不收敛时施加的位移荷载值不像是达到了荷载的承载力极限状态。想问一下各位前辈，有没有什么方法可以使得模型计算收敛，进而得到在角钢上施加的位移荷载的承载力值。
