非球面透镜背后的焦点研究
|

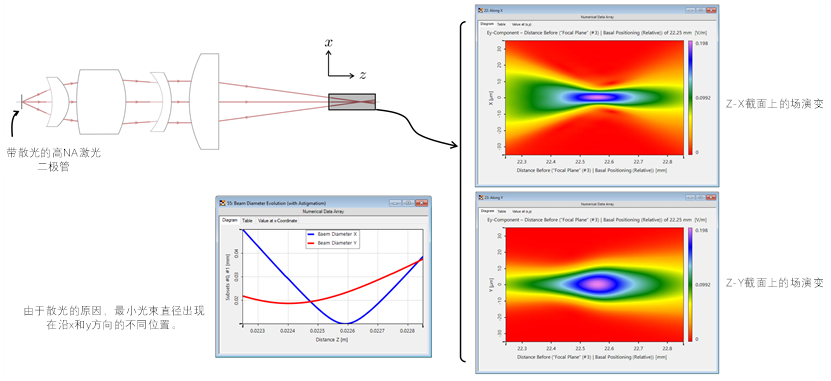

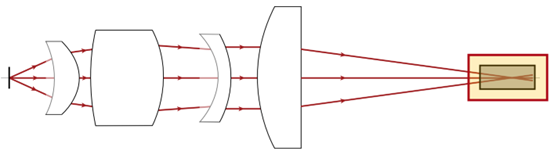

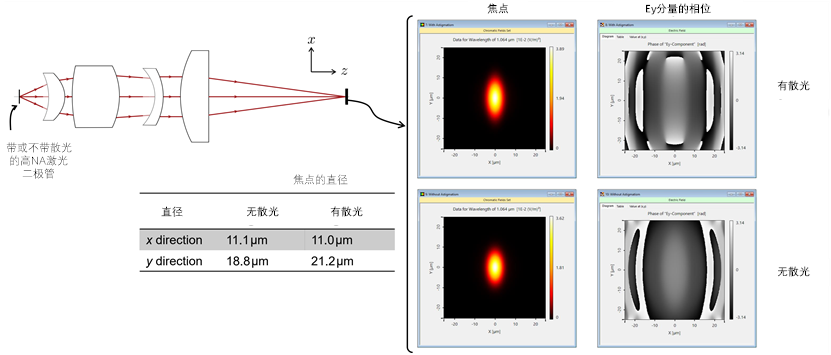

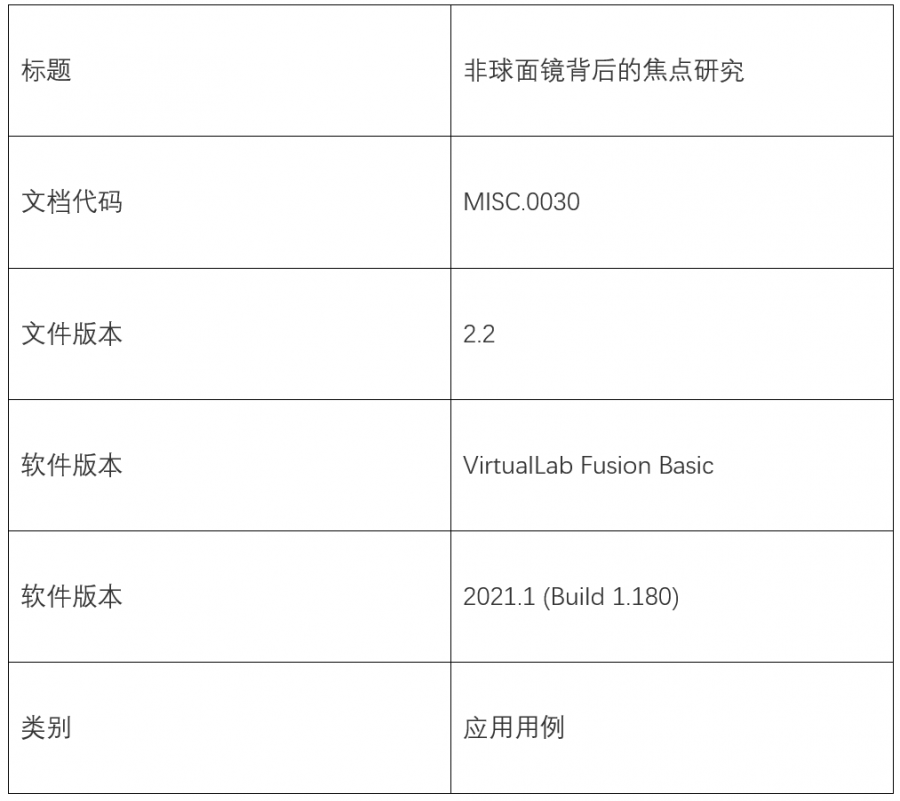

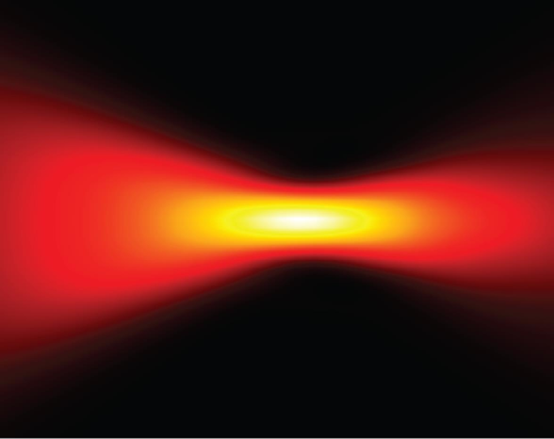

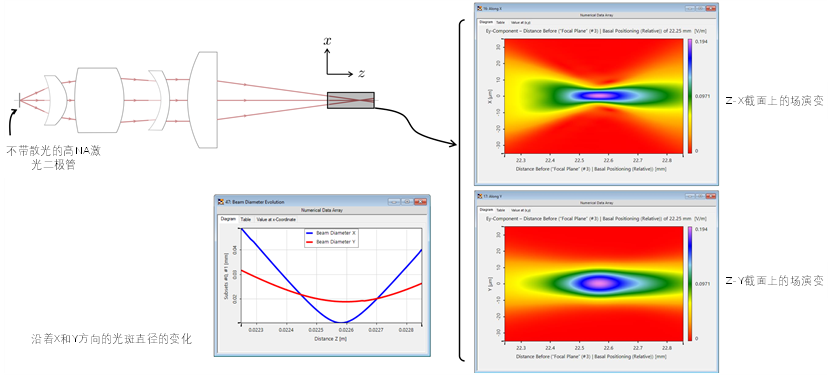

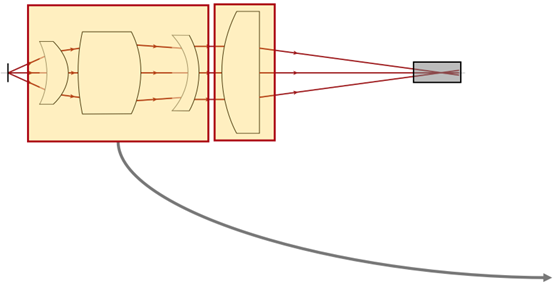

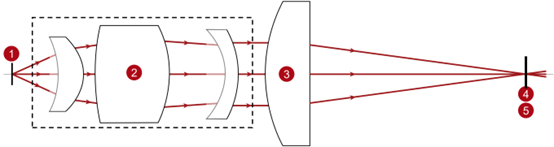

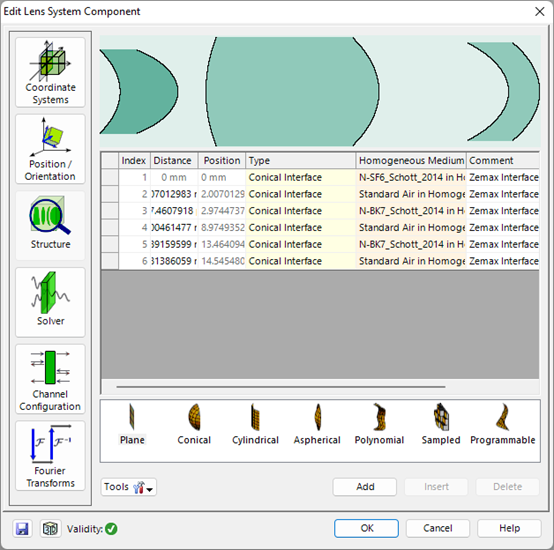

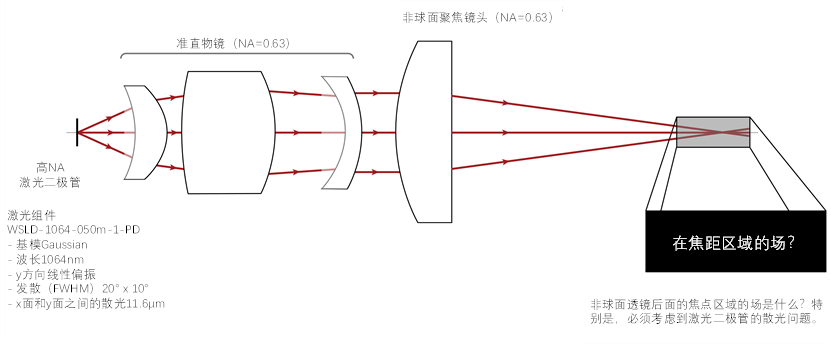

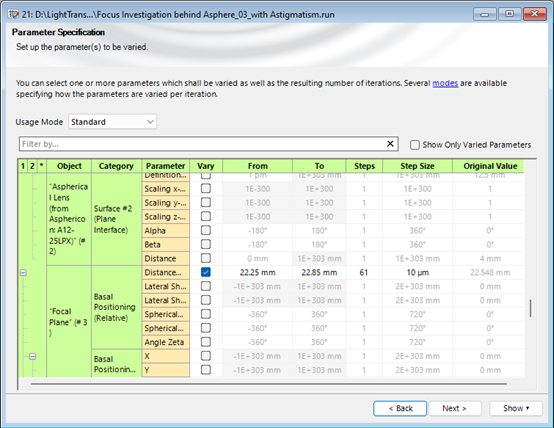

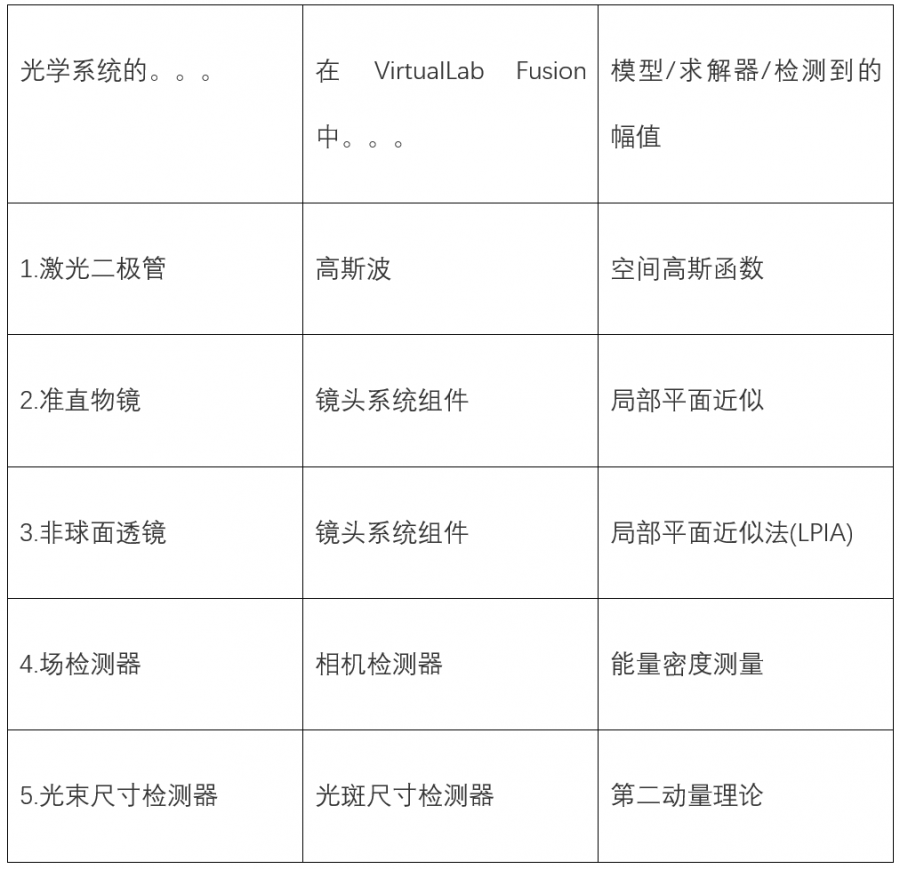

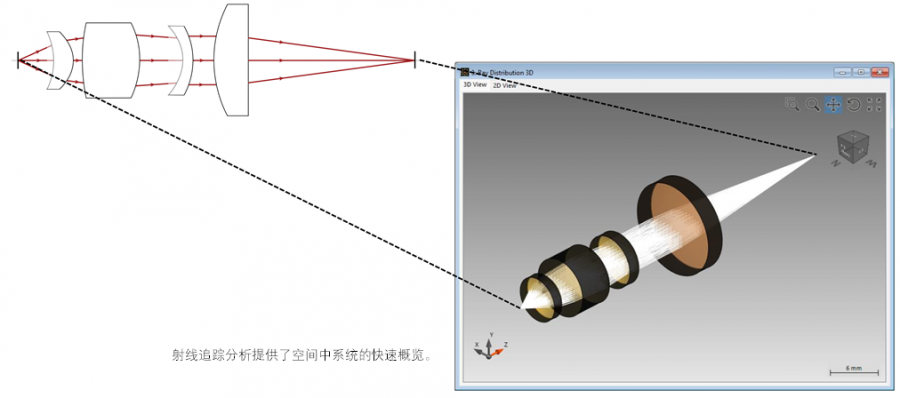

摘要 高功率激光二极管经常在两个方向上表现出不对称的发散和散光。此案例在virtuallab fusion中研究了激光二极管首先被物镜准直，然后被非球面透镜聚焦后焦点区域的场的演变。与没有散光的情况相比，散光对其焦点区域的场的影响被清楚地呈现出来。 建模任务  非球面镜和准直物镜   lens system component允许轻松定义一个由光滑表面和均匀、各向同性的介质交替排列组成的组件。在接口和材料方面，可以从内置的目录中选择现成的条目，也可以定制自己的条目，以获得最大的自由度。 在焦点区域z方向扫描   为了实现对焦点区域的z方向扫描，可以进行parameter run。通过这个工具，用户可以很容易地改变一个单独的参数或一组参数。 总结-元件   用光线跟踪进行系统分析  焦点平面的研究  焦点区域调查（无散光）  焦点区域调查（有散光）  文件信息  |
