钛合金金相腐蚀 黑点点
亚稳β钛合金 铸态
3.5号金刚石抛光膏抛光，腐蚀剂hf：hno3：h2o=5：10：90

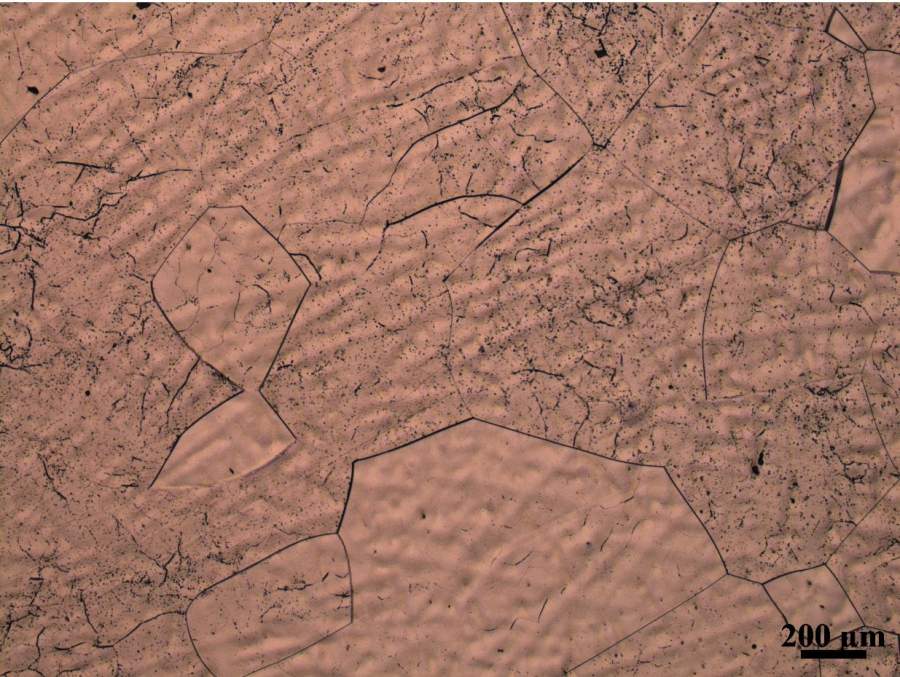

kroll试剂腐蚀后总是有很多黑色点点 有的β晶粒里面很多 有的没有

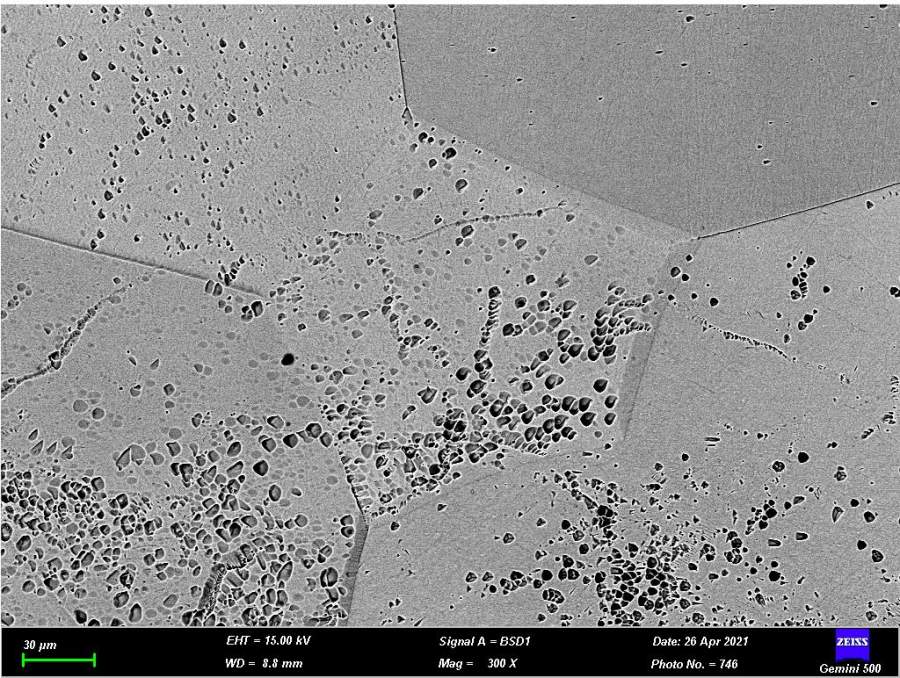

在sem的bse和se模式下均可观察到
一开始以为是点状α相 但是打成分几乎无变化
做tem也只观察到β基体无α相（也有可能是区域太小不存在α相
xrd没有检测到α峰
不知道到底是什么东西 如果是我制样带来的应该如何避免？
刚入门的小白 求大神赐教
欢迎交流 有帮助一定金币和花花感谢！
求大神@zbhwel 赐教！
[ last edited by hp6688 on 2021-5-12 at 15:26 ]
[ last edited by hp6688 on 2021-5-12 at 15:27 ]
[ Last edited by hp6688 on 2021-5-12 at 15:29 ]
返回小木虫查看更多
今日热帖
京公网安备 11010802022153号
新手一枚，只能浅显的说几个我看出来的问题。第一晶界很清晰说明腐蚀到位，到不知道是手机拍摄的原因还是式样本身，正下方晶粒有明显浮凸，如果不是抛光引起，那就是腐蚀过了。第二，你所说的黑点可尝试腐蚀完后使用很稀的硝酸浸泡10到20分钟试试，如果还去不掉，换抛光方法，比如电解抛光，仅代表个人意见。
会不会是磨抛过程中清洗不及时，样品表面沾上的污染物，可能是合金本身的碎屑也可能是抛光膏。经常带金相实验课，如果是钢的样品，抛光膏的使用少量多次，切每次涂抹抛光膏抛光一段时间后，用酒精清洗，在金相显微镜下观察，确认样品状态，可有效避免上述情况的发生。
感谢回复！这是金相显微镜拍摄，浮凸确实很明显，您看是否可能是凝固过程产生的枝晶亚结构（我这是铸态组织）？电解抛光正在尝试参数。
是在预磨机上一边加水一边磨，还没有上抛光膏，上高倍数砂纸就会出现的。而且是机磨才会出现，手磨不会。酒精清洗尝试过没有什么用。感觉是钛合金特有的问题~
，
