| 查看: 497 | 回复: 0 | ||
[求助]
相同变形量下，某几批轧制的钢材发生混晶现象（级差4级），都有哪些因素造成？
|

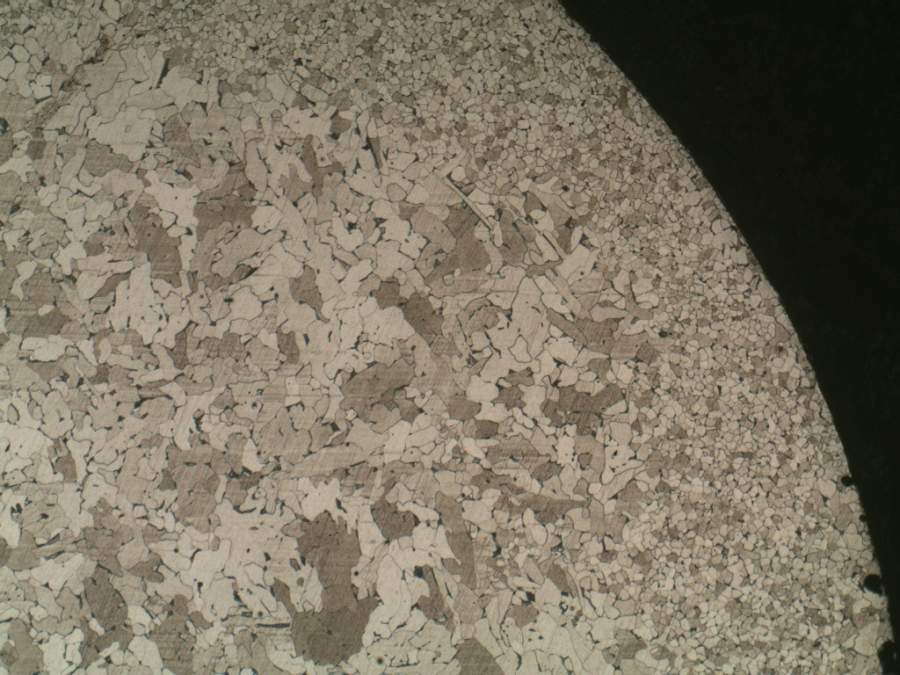

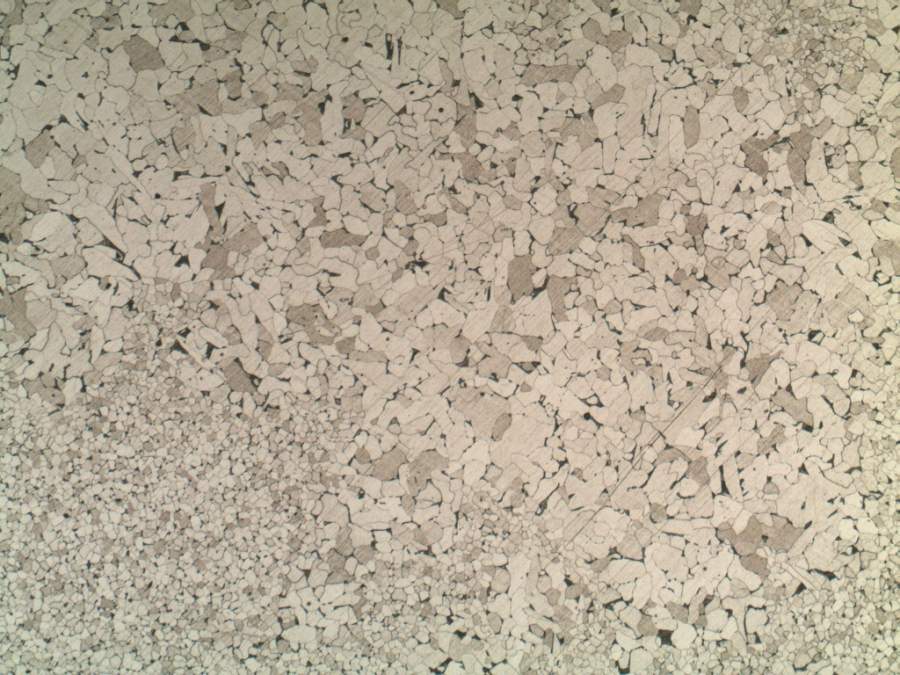

[C]为0.04~0.07，控制工艺不变情况下，同规格同样变形量，某几批次轧制的钢材存在混晶，晶粒度评级为4.5级~8.5级，严重的4.5级占比75%左右，心部粗大，边缘细小。级差达到4级，不知哪些因素导致？见以下几个金相图片。 图1 混晶（50X）粗晶6.0级，占比约50%，细晶8.5级。  图2 混晶 （50X）粗晶4.5级，占比约75%，细晶8.5级。 查工艺曲线，仅发现均热温度超1100℃情况约1小时，吐丝温度超960℃。 因为心部晶粒粗大，外表面晶粒细小，怀疑加热控制有问题。 正常时的加热，均热温度基本在1050℃左右，吐丝温度950℃左右，晶粒度评级8－8.5级。现在均热温度只高60多度，吐丝温度高10多度，会产生那么大的差异，有那么大影响吗？还是有其他因素？ 极其困惑。 |
回复此楼» 猜你喜欢
366求调剂
已经有9人回复
-
材料工程085601，270求调剂
已经有37人回复
-
279学硕食品专业求调剂院校
已经有18人回复
-
290调剂生物0860
已经有31人回复
-
一志愿085802 323分求调剂
已经有13人回复
-
277求调剂
已经有23人回复
-
322求调剂，08工科
已经有4人回复
-
材料工程281还有调剂机会吗
已经有30人回复
-
化学070300 求调剂
已经有16人回复
-
化工学硕294分，求导师收留
已经有12人回复
5
