solidworks 这个模型该怎么画,能否讲一下大致过程,有截图更好了,感谢 qq图片20200811103326.png 返回小木虫查看更多

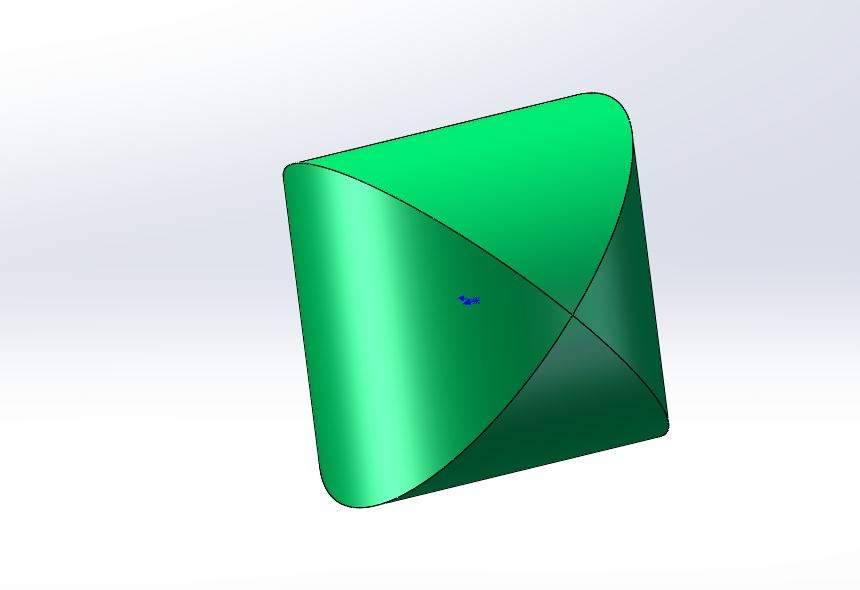

是这样吗? 捕获.JPG ,
楼上注意看主视图和俯视图,都是圆形。
用圆柱切割圆柱
我用UG画了一下,就是利用投影曲线功能切割多余的面,你也可以用圆柱体做基础,做成矩形体内接圆。 画个矩形,内接圆球,任一矩形表面做两根中心对角线,把对角线投影到内接圆球的表面上,连接投影曲线做曲面/或切割球体,删除多余的图形,完成。 关键点是认识到,这个圆形不是处于一个平面,类似于U型。
是这样吗?
,
楼上注意看主视图和俯视图,都是圆形。
用圆柱切割圆柱
我用UG画了一下,就是利用投影曲线功能切割多余的面,你也可以用圆柱体做基础,做成矩形体内接圆。
画个矩形,内接圆球,任一矩形表面做两根中心对角线,把对角线投影到内接圆球的表面上,连接投影曲线做曲面/或切割球体,删除多余的图形,完成。
关键点是认识到,这个圆形不是处于一个平面,类似于U型。
是的,就是这样,大概知道是用圆柱切割,有没有步骤呢
是的,大概知道,就是操作起来有点问题
已经明白了,作出来了
