非标密封结构工程化优化咨询：脆性片式组件端部压缩密封方案改进
|
|

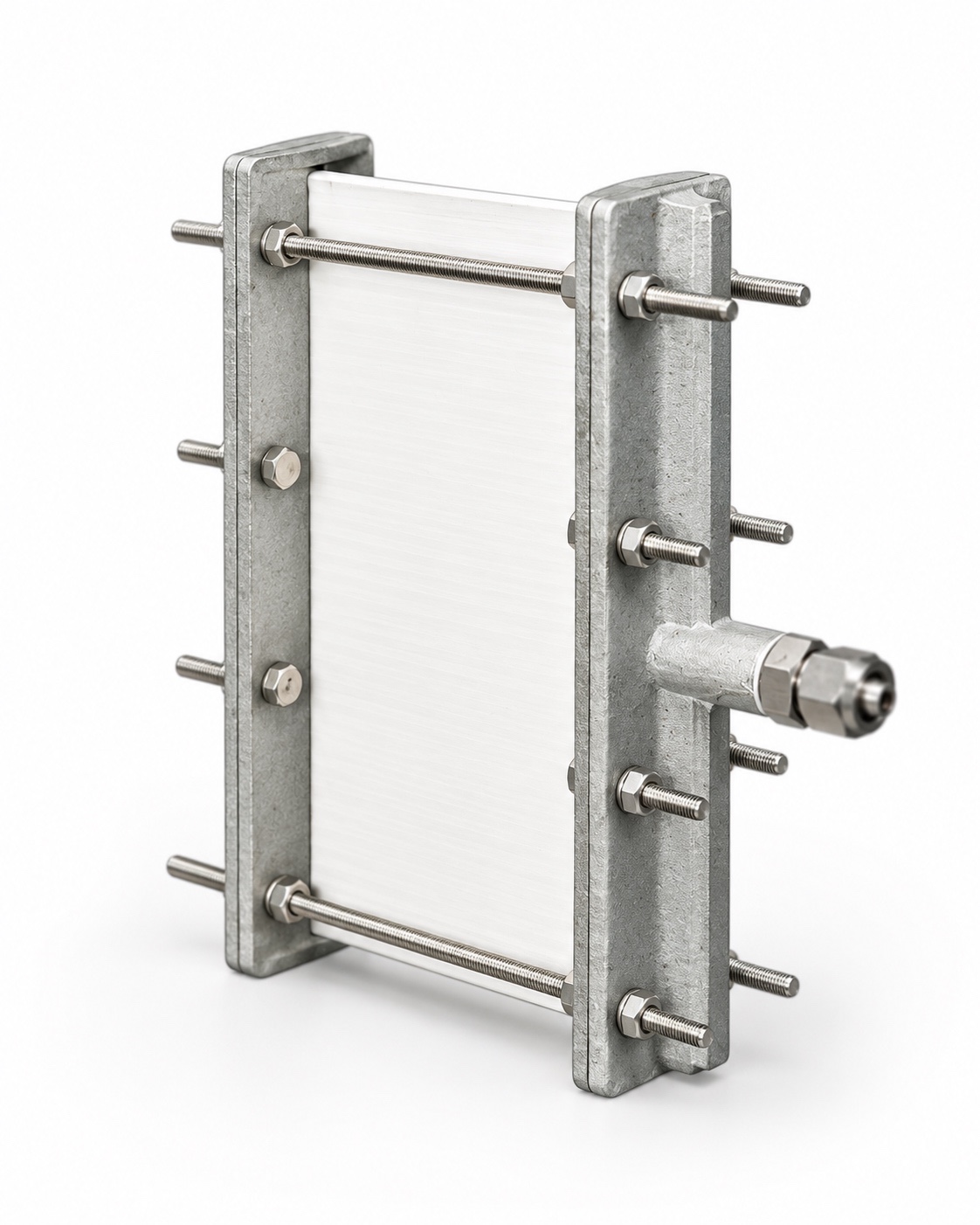

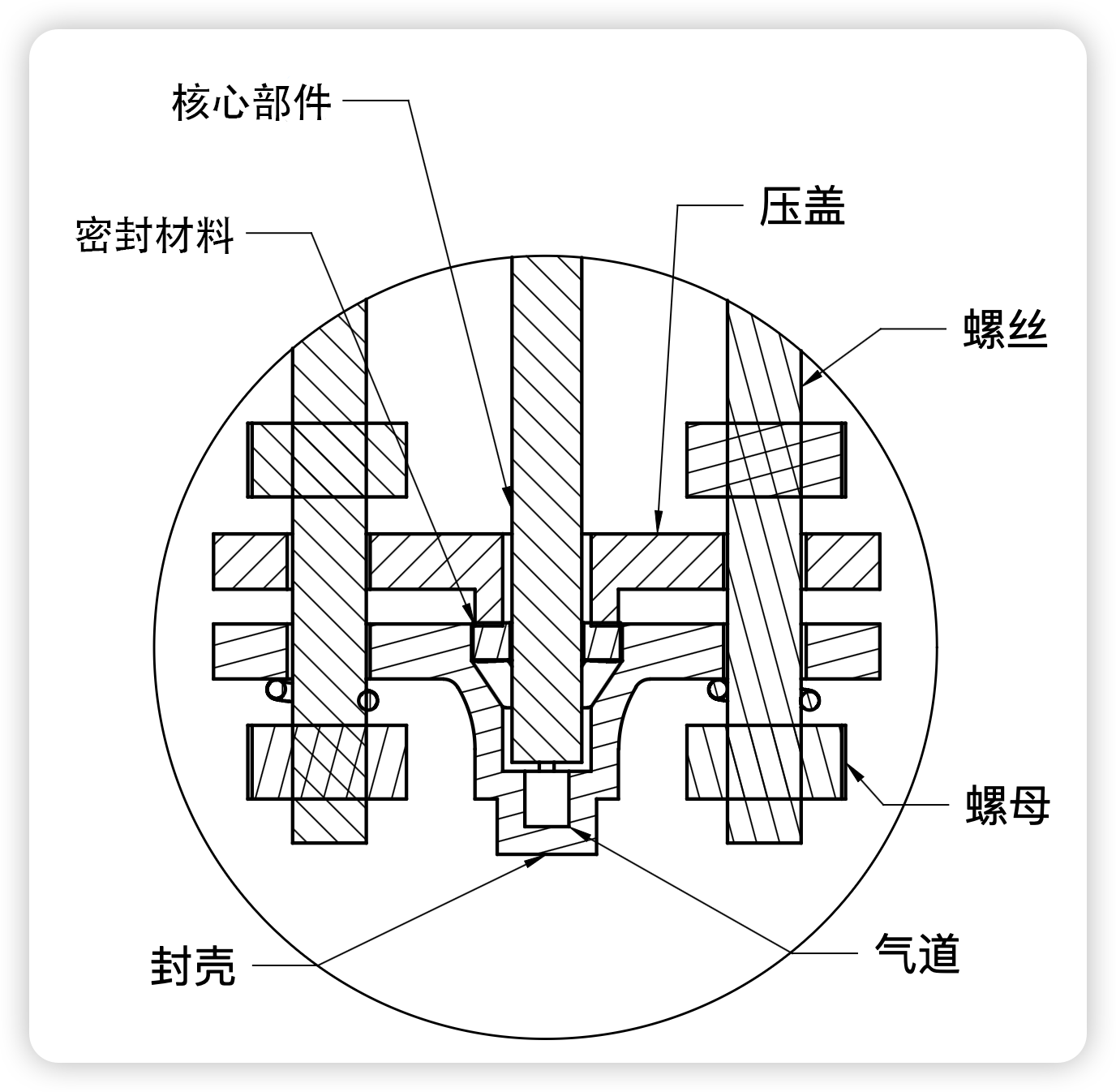

大家好，目前有一套非标密封结构样机，希望和有机械结构设计、密封结构、工装夹具以及加工制造经验的老师或工程师交流一下。 目前结构已经完成样机验证，可以实现基本密封功能，但在进一步工程化和批量制造过程中，主要遇到了装配效率、一致性以及脆性部件保护等问题，希望听听大家有没有类似结构或工程经验。 一、目前结构大致形式 结构主要由以下部分组成： 1. 金属壳体； 2. 端部压盖式预紧结构； 3. 中间为脆性片式功能组件； 4. 金属结构与脆性组件之间填充柔性密封材料； 5. 通过螺栓预紧，使压盖压缩柔性密封材料； 6. 利用柔性材料受压后的变形和横向填充，实现端部气密封。 由于中间组件属于脆性材料，因此除了保证密封以外，还需要尽量避免局部应力集中、过度夹紧以及装配过程中造成损伤。 密封材料本身还需要具备较好的耐腐蚀性能、长期稳定性以及压缩后的填充和补偿能力。 二、目前主要问题 1. 装配比较麻烦 目前柔性密封材料主要还是人工装配，需要将材料放入比较窄的密封区域，再用敲棒一点点塞入、压实和调整。 局部填充不足的位置还需要重新补料，所以整个过程比较依赖人工经验，装配时间也比较长。 目前比较希望解决的是：能否通过结构优化、专用治具或者其他方法，把这一步做得更加标准化。 2. 密封材料需要较强的间隙补偿能力 我们的结构本身属于非标结构，中间脆性片式件存在一定尺寸偏差和局部不平整，因此密封材料不仅需要能够纵向压缩，还需要在受压后有比较好的横向填充能力，用来补偿实际间隙。 之前也按照实际结构尺寸定制过 ptfe 垫片，但实际测试下来，定型垫片对局部尺寸偏差和不规则间隙的横向补偿能力还是有限，局部容易出现填充不完全的问题。 o 型圈这种结构形式与目前的密封区域形状也不太匹配。 所以目前使用的柔性填装材料虽然装配比较麻烦，但对尺寸偏差和局部不平整的适应能力相对更好，目前还没有找到综合性能明显更合适的替代形式。 3. 脆性组件保护 中间件属于脆性片式材料，不能像普通金属件一样直接大力夹紧。 因此希望在保证密封的同时，尽量做到： - 压紧力分布均匀； - 避免局部应力集中； - 避免边缘受力过大； - 减少装配破损风险。 4. 工程化和批量装配 目前还希望进一步优化： - 零件配合和加工公差； - 密封材料安装方式； - 装配定位； - 压缩量控制； - 专用装配治具； - 批量生产一致性。 最终目标是在保证密封可靠性的前提下，尽量降低人工操作难度，缩短装配时间，提高不同人员、不同批次之间的一致性。 三、目前比较希望交流的方向 主要想请教大家几个问题： 1. 这种“脆性片式件 + 柔性填料压缩密封”的结构，有没有比较成熟的工程设计思路？ 2. 对于这种小间隙、尺寸存在一定偏差的结构，有没有更适合的密封材料安装或预成型方式？ 3. 是否适合设计专用治具，把目前人工塞入、压实、调整的过程标准化？ 4. 压缩量、限位、定位以及受力均匀性方面，有没有比较好的结构设计办法？ 5. 有没有类似陶瓷、玻璃、石英或其他脆性材料的密封、夹持、装配经验可以借鉴？ 目前已有： - 实物样机； - 三维结构方案； - 基本密封性能验证。 现阶段主要想寻找真正有类似结构设计、密封、工装或者加工制造经验的人交流，不是单纯找人画图。 如果有比较具体、可落地的结构优化方案或者工装方案，也可以进一步付费合作做设计和优化。 公开交流阶段可以提供简化结构示意图，详细尺寸和具体工程参数可以后续进一步沟通。 感谢大家指导。   |
