小木虫

当前位置：首页 > 电化学 >装了20多颗电池，几乎每颗都在首次充电出现问题，请问该如何解决！

装了20多颗电池，几乎每颗都在首次充电出现问题，请问该如何解决！

作者 Limlee: 来源: 小木虫 900 18 举报帖子

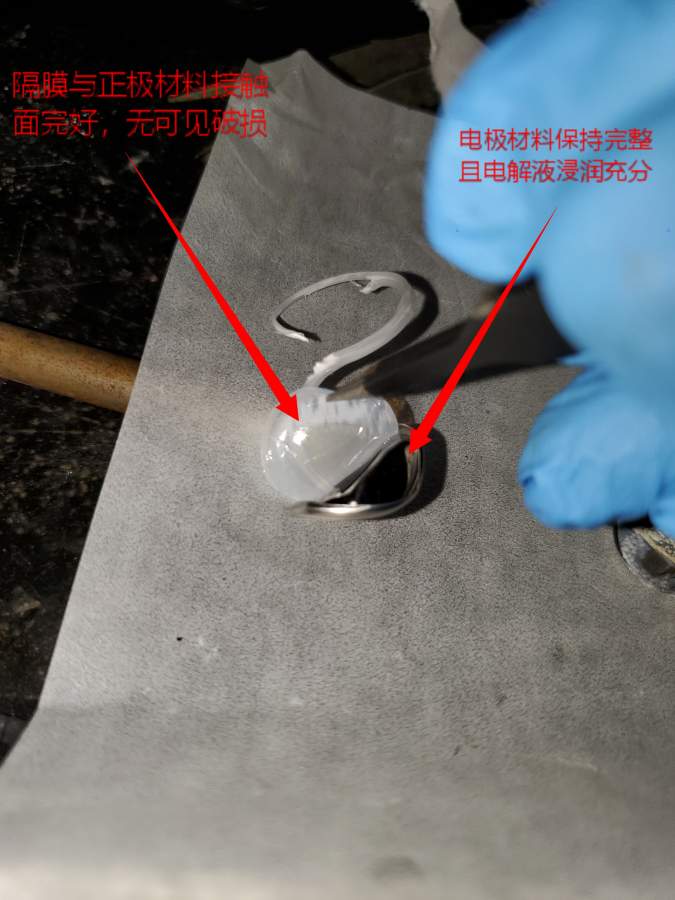

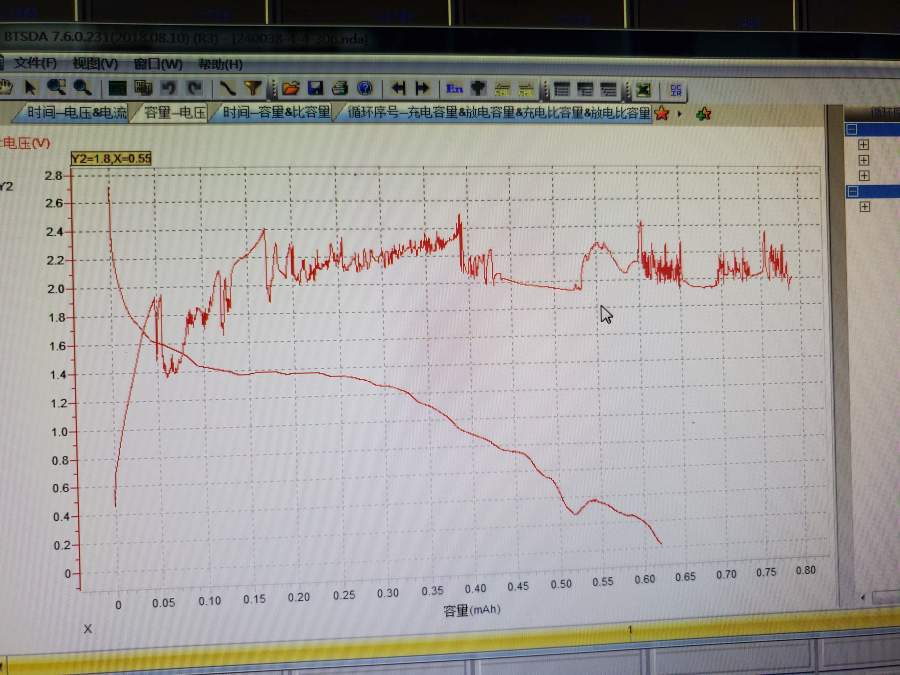

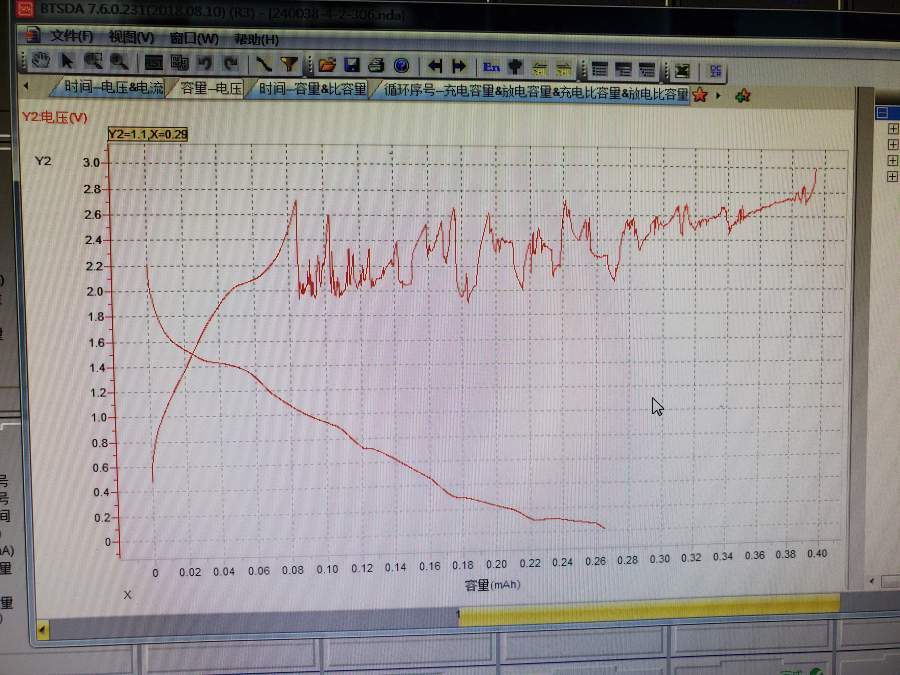

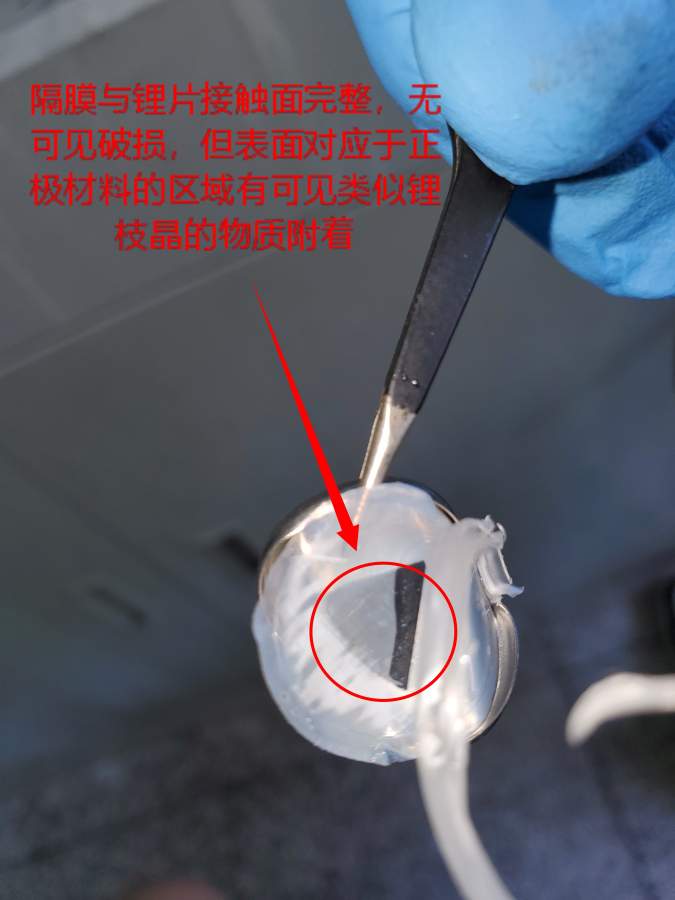

本人目前做的是钴基硒化物和碳材料的复合电极，测试了20多颗电池的锂电性能，大部分都出现了首次充电充不上去的情况，虽然后期充放电会恢复正常，但极化已十分显著，导致电池性能不佳。我将有问题的经一定圈数循环后的电池进行了拆解，具体情况如图所示。想请教一下各位这种情况该如何解决！







7.jpg 返回小木虫查看更多

今日热帖

精华评论

Parker一班

退圈吧孩子
Limlee

引用回帖:
2楼: Originally posted by Parker一班 at 2020-07-15 06:53:26
退圈吧孩子

不带这么打击人的吧
阿黎同学

20个电池全装成这样，只能说明你的手法不对，而且都是充电不行，你会不会静置时间不够久，电解液没有完全浸润呢？或者是电池摔了？检查下你的装法
阿黎同学

还有可能是你的材料问题，我去年跑的电池和你的相似，就是没制备好材料，后来我换了制备方法，一样的装电池手法，就跑好了
Limlee

引用回帖:
4楼: Originally posted by 阿黎同学 at 2020-07-15 17:28:39
20个电池全装成这样，只能说明你的手法不对，而且都是充电不行，你会不会静置时间不够久，电解液没有完全浸润呢？或者是电池摔了？检查下你的装法

装电池手法是没问题的，之前做其他材料装的电池基本没有问题，装完电池到测试电池总共放置了12小时，电池均没有被摔过。我也是实在搞不清楚什么原因才来问大家的
，
Limlee

引用回帖:
5楼: Originally posted by 阿黎同学 at 2020-07-15 17:33:03
还有可能是你的材料问题，我去年跑的电池和你的相似，就是没制备好材料，后来我换了制备方法，一样的装电池手法，就跑好了

请问您具体是在制备方法中做了什么样的一些改变呢？我想结合我的制备过程也做一些相应的调整试试
