今天发表一篇推文，感觉在论坛里问相关材料的人也比较少，发给大家，对大家有所帮助

文章大意概括

     通过等离子球磨技术（P-milling）原位合成SeP2/C复合材料，提高了锂/钠离子电池红磷（P）负极的性能。在SeP2/C复合材料内部，纳米尺寸颗粒确保了Li+和Na+快速移动，包裹SeP2颗粒的无定形碳缓解了锂/钠存储过程中的体积膨胀并提高了电导率。SeP2/C电极500次循环后在2A·g-1下保持700mAh·g-1的可逆容量，400次循环后在0.5A·g-1下保持400mAh·g-1的可逆容量。结果证明，非晶SeP2/C复合材料可以成为一种新型负极材料，在锂离子电池和钠离子电池领域具有巨大潜力。

最终结论

      等离子球磨技术被用于开发制备SeP2/C复合材料作为LIBs和SIBs负极材料表现出良好的电化学性能。SeP2/C复合材料可以在摩尔比为1:2、P-球磨时间为30h的条件下合成。

     SeP2/C优异的电化学性能得益于小纳米颗粒使得Li+和Na+可以快速扩散，以及硒和磷生成SeP2合金相提高了复合材料的导电性，避免了在锂/钠电化学存储过程中纯硒生成聚硒化物造成容量损失。

     SeP2/C 的优异电化学性能使其在先进LIBs和SIBs的应用中具有巨大的潜力。

文章来源
     Lin C, Ouyang L, R Hu, et al. Synthesis of amorphous SeP2/C composite by plasma assisted ball milling for high-performance anode materials of lithium and sodium-ion batteries[J]. Progress in Natural Science: Materials International, 2021.

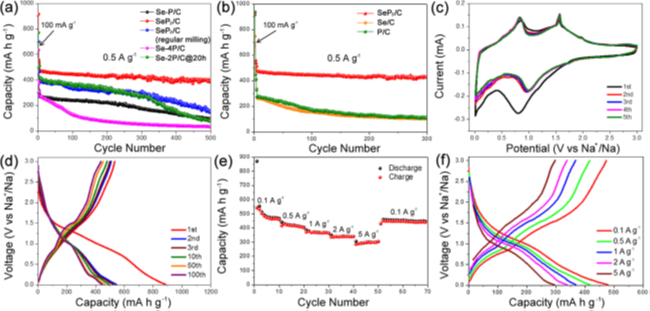

用于钠电池电化学分析.png 返回小木虫查看更多
