这是电化学活性面积或者双电层电容图。通过测试不同扫速下的非法拉第区电流值所得。图2纵坐标为图一某一固定偏压下阳极电流与阴极电流之差。

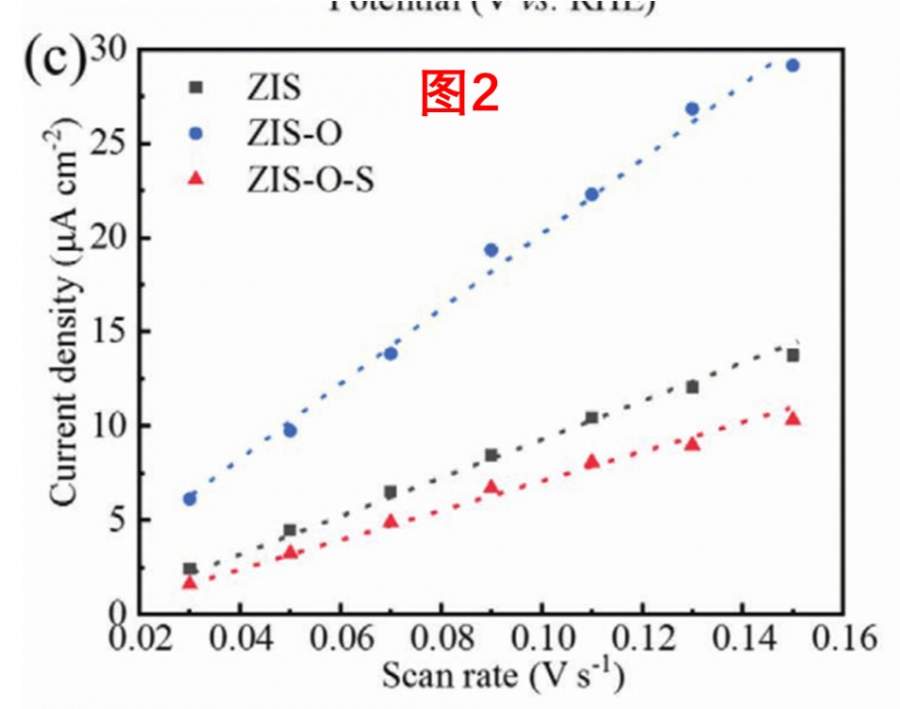

补充上一条～～ 图2横坐标为不同扫速，纵坐标为图一相同扫速下某一固定7偏压正电流与负电流之差。

引用回帖:

3楼: Originally posted by 1028826121 at 2021-07-12 22:16:39
补充上一条～～ 图2横坐标为不同扫速，纵坐标为图一相同扫速下某一固定7偏压正电流与负电流之差。

你好，谢谢你的回复，我还有几个问题请教你：
1.图1a中在0.15V/S的扫速下，对应有一个稳定的电流平台，那么做切线后，正电流10左右，负电流-5.5左右，按照你说的那么在图2横坐标为0.15是对应得值应该是10-（-5.5）=15左右，但是图2明显不对应。
2.图1b和图1c，在同样的0.15V/S的扫速下，没有稳定的电流平台，该如何确认正电流和负电流？

引用回帖:

4楼: Originally posted by 陈怀钧 at 2021-07-13 10:58:44
你好，谢谢你的回复，我还有几个问题请教你：
1.图1a中在0.15V/S的扫速下，对应有一个稳定的电流平台，那么做切线后，正电流10左右，负电流-5.5左右，按照你说的那么在图2横坐标为0.15是对应得值应该是10-（-5.5） ...

1. 不用做切线。2. 不用确定稳定的电流平台。 该区域属于非法拉第区间，尽量选区中间偏压范围内的某一偏压即可，如选择0.74V为例。即0.74V时，各扫描速度下对应的正电流与负电流之差。
图2 电化学活性面积或者双电层电容 最终要求得的是斜率。 而且这一方法求得的结果不是绝对值，即同一体系内进行的对比，有差别有规律即可
，

请问为啥求的是双电层电容的2倍啊

请问为啥求的斜率是双电层电容的2倍呀
