衍射花样与XRD的PDF卡片对不上是什么原因呀？
求助大佬。最近在做衍射花样的标定，是确定的物质，用DM软件计算出了晶面间距，但是再去找PDF卡片的时候，跟标准卡片就是对不上，在网上搜了很多教程，自己的操作个人觉得没有什么问题，也跟很多文献得到的衍射图样进行对照，明明衍射斑点的位置一样，但是就是标不到一样的晶面，因为算出来的晶面间距不符合，给我整崩溃了。有没有人遇到过这种情况呀？难道是我的卡片太老旧了么，用的是jade6和配套的PDF卡片，如果更新PDF卡片会有效果么，更新PDF卡片是不是也是物质的种类增加，其实同一个物质的晶面指数也没有增加？

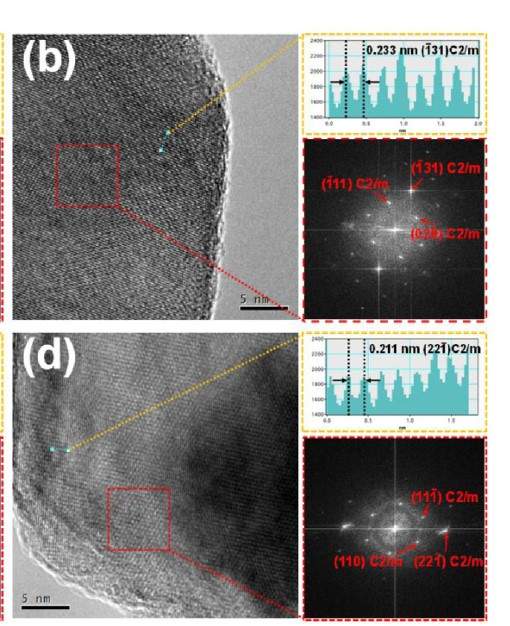

还有一个问题，我们标的都是确定的物质嘛，然后经常看到文献上标出来的晶面在PDF卡片中找不到对应的晶面，比如下面这个例子，PDF卡片也附上，Li2MnO3
返回小木虫查看更多
今日热帖
京公网安备 11010802022153号
会不会是设备原因导致的，像温度、湿度、都会影响
单晶主要是要确定对称性的，d值反而是其次，所以你不应该光看pdf卡片，建议下个cif卡片用crystal maker或者别的软件做单晶模拟，我粗略看了文献第一个图是没啥问题-131标准卡片是0.242nm文献得到0.233nm其实问题不大，主要还是看角度是不是对的很好
这应该不会，晶面指数标定是数据处理后的结果，按照我理解的，第二个图根本找不到对应晶面，不知道是怎么标注的
（不知道为什么刚才回复的问题没有显示，如果有重复回复，请忽略这条）
谢谢您的解答，还有一点不明白的想再请教一下
1.第一个衍射花样的标定是可以对上标准卡片，但是第二个衍射花样的标定再PDF卡片中却找不到对应的晶面，这是什么原因呢？这样标定无误的话那从PDF卡片中得不到的晶面信息我应该去哪找？
2.您提到的单晶模拟我还没接触过，我是合成了一个材料，多晶颗粒，高分辨傅里叶转换可以得到衍射花样，结合书本以及网上教程，衍射花样的标定就是算出晶面间距，遵循平行四边形定则，比对标准PDF卡片，再用晶面夹角验证这个步骤，但是我的晶面间距找不到对应的晶面，从一些文献里看，也有人标的晶面再标准卡片里找不到（与上面举例一致），请问这个方法是有什么缺陷么？怎样标定晶面才是最完整的方法
，
内容已删除
Pdf卡片上d值的单位是埃，你测量的晶面单位是nm。我看能对上挺多的呀？一般衍射标定，光看晶面间距能对应上很多晶面（测量误差一般在0.07埃），此时，单晶电子衍射还需要确定各个晶面的角度是否符合理论夹角。
